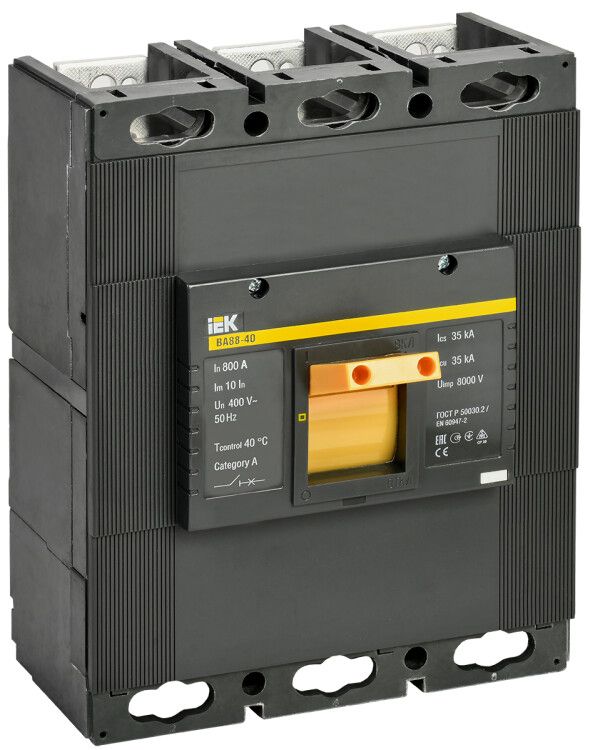

Автоматический выключатель ВА88-40 3Р 800А 35кА - SVA50-3-0800 IEK

Автоматический выключатель ВА88-40 3Р 800А 35кА от IEK предназначен для защиты промышленных электрических сетей до 400 В переменного тока от перегрузок, коротких замыканий и просадок напряжения. Этот аппарат обеспечивает надёжное отключение при токах до 800 А и коммутационной способности 35 кА, а его компактная конструкция упрощает монтаж в щитах ограниченного размера.

Назначение и область применения

Автоматический выключатель ВА88-40 3Р 800А 35кА используется в промышленных электроустановках для защиты силовых цепей. Он применяется в распределительных щитах на заводах, в цехах, на конвейерах, насосных станциях и других объектах с высокими нагрузками. Устройство защищает оборудование от повреждений при аварийных ситуациях - перегреве из-за длительной перегрузки, внезапных КЗ и падении напряжения ниже допустимого уровня. Также он подходит для частых ручных включений и отключений цепей.

Технические характеристики

• Номинальный ток: 800 А - максимальный постоянный ток, который выключатель может проводить без отключения.
• Число полюсов: 3 - защита трёх фаз одновременно.
• Номинальное напряжение: 400 В - работает в сетях с напряжением до 400 В переменного тока (AC).
• Отключающая способность: 35 кА - способен безопасно отключить ток короткого замыкания до 35 тысяч ампер.
• Тип расцепителя: электромагнитный + тепловой - сочетание быстрого реагирования на КЗ и задержанного отключения при перегрузке.
• Уставка магнитного расцепителя: 10 In - сработает при токе в 10 раз выше номинала (8000 А).
• Уставка теплового расцепителя: регулируется в пределах 8000 А - фактически не регулируется, так как соответствует номинальному току (800 А); указанное значение, вероятно, ошибка в данных, поскольку уставка должна быть близка к 800 А.
• С расцепителем минимального напряжения: да - отключается при падении напряжения ниже порогового значения, защищает оборудование от работы при недопустимо низком напряжении.
• Степень защиты: IP30 - защита от твердых предметов больше 2,5 мм, но не от воды; подходит только для внутренней установки в закрытых щитах.
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температуре от −25C до +40C и повышенной влажности, типично для помещений в средней полосе России.
• Срок службы: 15 лет - при соблюдении условий эксплуатации и отсутствии механических повреждений.
• Подключение: винтовое - клеммы для подвода кабеля затягиваются гайками, требуют периодической проверки момента затяжки.
• Привод: ручной - управление осуществляется рычагом, без автоматического привода (но есть возможность установки моторного привода опционально).
• Способ монтажа: монтажная плата - крепится болтами прямо к стенке щита, не на DIN-рейку.
• Конструкция: стационарная - не предусматривает выдвижения для обслуживания, ремонт возможен только после демонтажа.

Совместимость и монтаж

Автоматический выключатель ВА88-40 3Р 800А 35кА не совместим с DIN-рейкой - он имеет стационарную конструкцию и крепится через отверстия на монтажной плате. Для правильной установки необходимо подготовить отверстия под крепёжные болты, соответствующие габаритам аппарата. Подключение силовых проводов выполняется через винтовые зажимы - рекомендуется использовать кабель с медными жилами сечением не менее 120–150 мм2. Моторный привод можно установить дополнительно, если требуется дистанционное управление. Обязательно соблюдать посадочные размеры и зазоры вокруг устройства для теплоотвода.

Безопасность и стандарты

Автоматический выключатель ВА88-40 3Р 800А 35кА соответствует требованиям ГОСТ Р 50030.2 и техническим условиям ТУ 3422-001 П18461115-2009. Соответствие этим нормам гарантирует соответствие безопасности, надёжности и методикам испытаний, принятых в РФ. Отключение при КЗ и перегрузке происходит в соответствии с классом отключения B/C/D, однако конкретный класс не указан - исходя из уставки 10In, характер отключения ближе к D. Наличие расцепителя минимального напряжения повышает уровень защиты оборудования от аварийных режимов.

Преимущества

• Компактные габариты - на 10–20% меньше, чем у аналогов других отечественных производителей, экономит место в щите.
• Встроенный расцепитель минимального напряжения - защищает чувствительное оборудование от запуска при низком напряжении.
• Высокая отключающая способность (35 кА) - подходит для мощных промышленных систем с большими токами КЗ.
• Долгий срок службы - 15 лет при правильной эксплуатации.
• Возможность установки моторного привода - позволяет реализовать удалённое управление без модификации основного аппарата.

Ограничения применения

• Не подходит для установки на DIN-рейку - требует сверления отверстий в щите, усложняет замену.
• Защита IP30 - нельзя применять во влажных, пыльных или открытых помещениях.
• Отсутствие возможности выдвижения - сервис и осмотр возможны только при полном демонтаже.
• Нет регулировки теплового расцепителя - уставка фиксирована на уровне 800 А, невозможно адаптировать под другие нагрузки.
• Не предназначен для частого ручного включения/отключения более 10–15 раз в день - риск износа механизма.

Примеры использования

• Главный входной автомат в крупном распределительном щите цеха с мощностью до 500 кВт.
• Защита главного питания конвейерной линии с несколькими двигателями суммарной мощностью 300 кВт.
• Щит управления насосной станцией, где важна защита от просадки напряжения при пуске больших двигателей.
• Централизованное питание системы вентиляции в промышленном здании с необходимостью дистанционного отключения.

Практические советы

• При монтаже используйте динамометрический ключ для затяжки винтов - пере- или недо-затяжка вызывает нагрев и выход из строя.
• Обеспечьте достаточный воздушный зазор вокруг аппарата - минимум 50 мм сбоку и сверху для отвода тепла.
• Проверяйте состояние контактных поверхностей каждые 6–12 месяцев - особенно при работе с высокими токами.
• Если нужна дистанционная коммутация - заказывайте модель с моторным приводом сразу, чтобы не переделывать щит позже.
• Не используйте этот автомат вместо вводного рубильника - он не предназначен для частой ручной коммутации, только для защиты.
• При замене старого автомата - обязательно сверьте габариты и расположение крепёжных отверстий, чтобы не менять весь щит.
