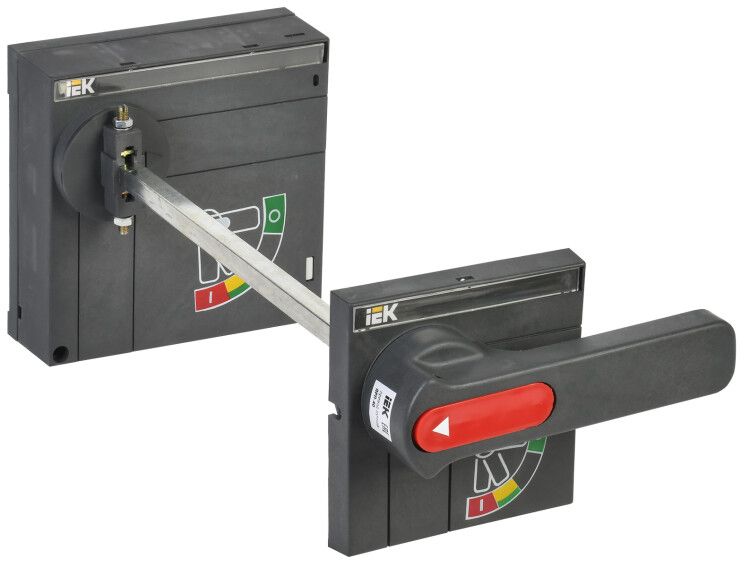

Привод поворотный ручной ПРП-1 к ВА 88-40 KARAT IEK SVA50D-PRP-1-1

Привод ручной ПРП-1 800A для ВА88-40 - это механический элемент, позволяющий управлять автоматическим выключателем ВА88-40 издалека, например, через дверцу щита, не открывая её. Бренд IEK (ИЭК) предлагает этот привод в серии KARAT для надёжной работы в условиях промышленных объектов.

Назначение и область применения

Привод ручной ПРП-1 800A для ВА88-40 используется для перевода рычага автоматического выключателя ВА88-40 в положения «ВКЛЮЧЕНО» и «ОТКЛЮЧЕНО» с помощью поворота рукоятки. Это позволяет безопасно управлять питанием оборудования без необходимости открывать дверцу распределительного устройства. Подходит для установки в шкафах, щитах и ящиках, где требуется дистанционное управление выключателем - например, на производствах, в цехах, на насосных станциях или в системах энергообеспечения зданий.

Технические характеристики

• Тип тока: переменный (AC)
• Тип привода: ручной - требует физического воздействия оператора
• Максимальный ток коммутации: 800 А (соответствует номиналу выключателя ВА88-40)
• Тип изделия: переключатель механический
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, допускает повышенную влажность и запылённость
• Цвет корпуса: черный

Совместимость и монтаж

Привод ручной ПРП-1 800A для ВА88-40 совместим исключительно с автоматическими выключателями серии ВА88-40. Монтируется на переднюю панель распределительного устройства или прямо на корпус выключателя. Для установки необходимо:

• Закрепить привод на поверхности с помощью болтов (в комплект не входят)
• Соединить выходной вал привода с рычагом выключателя - ось должна точно совпадать с осью механизма ВА88-40
• Провернуть рукоятку вручную - движение должно быть плавным, без заеданий

Не используйте привод с другими типами выключателей - несовместимость может привести к повреждению механизма.

Безопасность и стандарты

Привод соответствует требованиям ГОСТ Р 50030.2 и применяется в соответствии с правилами электроустановок (ПУЭ). Климатическое исполнение УХЛ3 обеспечивает работу в помещениях с умеренным и холодным климатом, включая неотапливаемые зоны. Наличие защиты от случайного включения не предусмотрено - операция всегда выполняется вручную, что снижает риск неквалифицированного вмешательства.

Преимущества

• Простой и надёжный механизм без электроники - не требует питания и не выходит из строя при перебоях в сети
• Высокая прочность корпуса - рассчитан на частое использование в промышленной среде
• Стандартная совместимость с популярными выключателями ВА88-40 - легко заменяет аналогичные решения
• Чёрный цвет корпуса маскирует следы эксплуатации и пыли

Ограничения применения

• Не предназначена для автоматизации - нельзя подключить к сервоприводу или системе удалённого управления
• Не рекомендуется использовать в местах с постоянной вибрацией выше нормы - возможна потеря контакта между валом и рычагом
• Не подходит для выключателей других серий - даже если они имеют схожую форму
• Не имеет световой индикации состояния - пользователь должен визуально проверять положение выключателя

Примеры использования

• Управление главным рубильником в цеховом щите через дверцу
• Отключение питания станка во время обслуживания без доступа внутрь шкафа
• Ручное отключение группы нагрузок в распределительном пункте при аварии
• Обслуживание системы освещения в неотапливаемом помещении зимой

Практические советы

• Перед установкой убедитесь, что посадочное место на выключателе ВА88-40 чистое и не деформировано - грязь или изгиб могут вызвать заедание
• При монтаже на дверь учтите толщину материала - привод требует достаточного места для крепления и свободного хода рукоятки
• Не затягивайте крепёж слишком сильно - это может деформировать пластиковые детали внутри привода
• Регулярно проверяйте соединение вала с рычагом - особенно после длительной эксплуатации или вибраций
• Если привод установлен на двери, добавьте предупреждающую наклейку «Опасность! Отключение производится ручным приводом ПРП-1»
