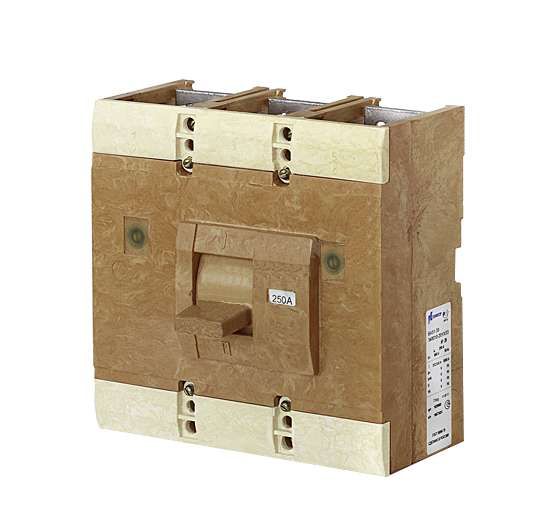

Выключатель автоматический ВА51-39-400А-341810-4000-660В-НР220AC-20УХЛ3-Контактор | 1002313 Контактор (Legrand)

Автоматический выключатель ВА51-39-341810-20 У3/УХЛ3 от бренда Контактор Ульяновск предназначен для защиты и коммутации трёхфазных электрических цепей до 660 В переменного тока. Он сочетает надёжную отключающую способность на 35 кА, термомагнитную защиту и устойчивость к агрессивным климатическим условиям, что делает его подходящим для промышленных объектов с высокими требованиями к безопасности.

Назначение и область применения

Автоматический выключатель ВА51-39-341810-20 У3/УХЛ3 используется для защиты электрических цепей от перегрузок и коротких замыканий, а также для ручного включения и отключения нагрузки. Применяется в распределительных щитах промышленных установок: на станках, конвейерах, системах вентиляции, насосных станциях и других устройствах с мощностью до 400 А. Подходит для работы в условиях повышенной влажности, запылённости и колебаний температур - благодаря климатическому исполнению УХЛ3.

Технические характеристики

• Количество полюсов: 3 - защищает все три фазы одновременно
• Номинальный ток: 400 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Номинальная отключающая способность: 35 кА - максимальный ток короткого замыкания, который устройство может безопасно отключить
• Напряжение: 660 В - предельное рабочее напряжение сети переменного тока
• Тип расцепителя: электромагнитный + тепловой - защита от КЗ (мгновенная) и перегрузки (задержанная)
• Уставка магнитного расцепителя: 10In - срабатывает при токе, равном 10 × 400 А = 4000 А
• Диапазон регулировки тока КЗ: 4000 А - фиксированная уставка, не подлежит настройке
• Привод: ручной - управление через рычаг
• Дополнительный расцепитель: независимый, 220 В - позволяет удалённо отключить выключатель по сигналу с внешнего устройства
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и воды; требует установки в закрытых щитах
• Климатическое исполнение: УХЛ3 - работает при температурах от −40C до +40C, устойчив к влажности и конденсату
• Конструкция: литой корпус - прочный, герметичный, не требует обслуживания
• Способ монтажа: монтажная плата - крепится на DIN-рейку или специальную платформу внутри шкафа
• Количество контактов: 0 - не имеет встроенных вспомогательных контактов

Совместимость и монтаж

Автоматический выключатель ВА51-39-341810-20 У3/УХЛ3 совместим с DIN-рейками стандарта EN 60715. Для монтажа требуется свободное место в щите не менее 100×100 мм. Подключение проводов выполняется через винтовые зажимы - рекомендуется использовать медные жилы сечением до 120 мм2. Независимый расцепитель подключается к цепи управления 220 В AC - необходимо соблюдать полярность. Отдельно следует проверить соответствие габаритов выключателя месту установки - он занимает 3 модуля (54 мм шириной).

Безопасность и стандарты

Выключатель соответствует ГОСТ Р 50030.2 и IEC 60947-2. Конструкция исключает самопроизвольное включение после аварийного отключения. Литой корпус препятствует доступу к токоведущим элементам даже при повреждении внешней оболочки. Наличие независимого расцепителя позволяет реализовать системы дистанционного отключения по протоколам безопасности (например, экстренное отключение при возгорании).

Преимущества

• Высокая отключающая способность (35 кА) - подходит для сложных промышленных сетей с большими токами КЗ
• Термомагнитная защита - двойная защита от перегрузок и коротких замыканий без необходимости в дополнительных аппаратах
• Климатическое исполнение УХЛ3 - надёжная работа в холодных, влажных и пыльных помещениях
• Фиксированная уставка магнитного расцепителя - снижает риск некорректной настройки
• Независимый расцепитель - возможность интеграции в системы автоматизации и сигнализации

Ограничения применения

• Не предназначена для установки на открытом воздухе - степень защиты IP20 требует герметичного шкафа
• Отсутствуют вспомогательные контакты - нельзя использовать для контроля состояния (вкл./выкл.) без внешних модулей
• Нельзя регулировать порог срабатывания магнитного расцепителя - уставка фиксирована на 10In
• Подходит только для переменного тока - не применяется в цепях постоянного тока
• Требуется точное соблюдение сечения подводящих проводов - недостаточное сечение вызовет нагрев и выход из строя

Примеры использования

• Защита главного ввода на промышленном участке с мощными двигателями (до 200 кВт)
• Коммутация и защита группы станков в сборочном цехе
• Щитовая защита насосной станции в условиях повышенной влажности
• Интеграция в систему аварийного отключения - при срабатывании пожарной сигнализации, независимый расцепитель отключает питание

Практические советы

• Перед монтажом проверьте, чтобы номинальный ток нагрузки не превышал 400 А - допустима кратковременная перегрузка, но не длительная
• При использовании независимого расцепителя на 220 В убедитесь, что источник питания стабилен - скачки напряжения могут вызвать ложное срабатывание
• Не используйте этот выключатель как обычный рубильник - частое ручное включение/отключение снизит срок службы механизма
• Проверяйте затяжку винтов зажимов каждые 6–12 месяцев - особенно в условиях вибраций
• Для систем с несколькими выключателями ВА51-39-341810-20 У3/УХЛ3 учитывайте координацию защиты - выбирайте последовательность срабатывания по принципу “селективности”
