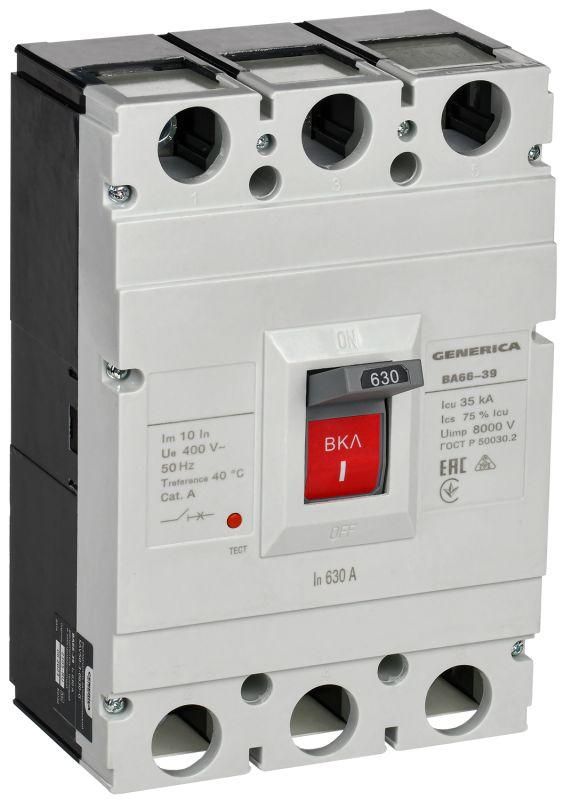

Выключатель автоматический ВА66-39 3Р 630А 35кА | SAV50-3-0630-G GENERICA IEK

Автоматический выключатель ВА66-39 от GENERICA - трёхполюсное устройство с номинальным током 630 А и отключающей способностью 35 кА, предназначенное для защиты и коммутации мощных электрических цепей в промышленных объектах. Устройство совмещает функции защиты от перегрузок и коротких замыканий с возможностью удалённого управления через моторный привод.

Назначение и область применения

Выключатель ВА66-39 используется для безопасного включения, отключения и защиты электрических цепей при аварийных ситуациях - таких как перегрузка или короткое замыкание. Подходит для установки в распределительных щитах промышленных предприятий, на входе в крупные силовые установки, узлах питания насосных станций, компрессоров, конвейеров и других оборудования с высокой потребляемой мощностью.

Технические характеристики

• Номинальное напряжение: 690 В - позволяет использовать в сетях с повышенным напряжением, включая системы до 690 В переменного тока.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Номинальный ток: 630 А - максимальный постоянный ток, который выключатель может проводить без повреждений.
• Номинальная отключающая способность: 35 кА - способен безопасно прервать ток короткого замыкания до 35 тысяч ампер.
• Диапазон установки расцепителя перегрузки: 6300 А - предельное значение, при котором срабатывает тепловой расцепитель; на практике регулируется в пределах до 630 А (нормальный ток).
• Диапазон настройки защиты от перегрузки: 6300 А - указывает на верхний порог настройки, хотя фактическая настройка осуществляется в пределах 1–1,25×I_n, то есть до 787 А.
• Степень защиты: IP30 - защищён от доступа к опасным частям инструментами и частицами больше 2,5 мм, но не защищён от воды и пыли.
• Тип элемента управления: ручка-переключатель - позволяет вручную включать/выключать устройство.
• Моторный привод: да - обеспечивает дистанционное управление (включение/отключение) из другого помещения или через систему автоматизации.
• Защита по минимальному напряжению: да - автоматически отключается при снижении напряжения ниже установленного уровня, что предотвращает самозапуск оборудования после восстановления питания.
• Конструкция: встраиваемое устройство фиксированной установки - монтируется жестко в шкаф, не снимается для обслуживания.
• Тип подключения: винтовое - зажимы кабеля затягиваются гайками, требует периодической проверки момента затяжки.
• Количество вспомогательных контактов: 0 - не имеет сигналов состояния (вкл./выкл.) для внешних систем контроля.

Совместимость и монтаж

Выключатель ВА66-39 рассчитан на установку в стандартные силовые шкафы с глубиной, достаточной для встраиваемых аппаратов. Для монтажа требуется свободное пространство вокруг устройства для теплоотвода и доступа к винтам подключения. Кабели должны иметь сечение, соответствующее току 630 А - обычно медные жилы сечением 150–240 мм2. Настоятельно рекомендуется соблюдать момент затяжки винтов, указанный в руководстве производителя, чтобы избежать нагрева и оплавления контактов. Моторный привод подключается отдельными проводами к источнику управления 24 В или 220 В - необходимо предусмотреть питание для него в проекте.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Применение в соответствии с этими стандартами гарантирует надёжность срабатывания при коротком замыкании и перегрузке. Отсутствие степени защиты выше IP30 требует установки внутри закрытых щитов, исключающих случайный доступ к токоведущим частям.

Преимущества

• Высокая отключающая способность (35 кА) делает его подходящим для сложных промышленных сетей с большими токами КЗ.
• Наличие моторного привода позволяет интегрировать выключатель в системы АСУ ТП без необходимости ручного вмешательства.
• Функция защиты по минимальному напряжению предотвращает неконтролируемый запуск оборудования после отключения сети - важна для безопасности технологических процессов.
• Литой корпус обеспечивает механическую прочность и долговечность даже в условиях вибрации и перепадов температур.

Ограничения применения

• Не применяется во взрывоопасных средах - отсутствует сертификация по взрывозащите.
• IP30 не допускает использование вне закрытых щитов - нельзя устанавливать на открытых площадках или в сырых помещениях без дополнительной защиты.
• Отсутствие вспомогательных контактов - невозможно получить сигнализацию о состоянии аппарата без установки внешних реле или модулей.
• Настройка защиты от перегрузки ограничена значением 6300 А - реальная настройка не должна превышать 787 А, поэтому устройство не подходит для нагрузок свыше 800 А.

Примеры использования

• Главный ввод в цех с мощностью более 400 кВт - защита от КЗ и перегрузки основного питания.
• Щит питания крупного конвейера с несколькими двигателями - управление и защита всех фаз.
• Подстанция насосной станции водоснабжения - автоматическое отключение при просадке напряжения.
• Интеграция в систему SCADA с использованием моторного привода - дистанционное отключение при аварии.

Практические советы

• Перед первым включением проверьте правильность подключения фаз - неверная коммутация может вызвать сбой работы моторного привода.
• Проверяйте затяжку винтов каждые 6–12 месяцев - особенно важно при больших токах и вибрации.
• Если нужна сигнализация состояния, используйте внешние контактные модули - ВА66-39 не оснащён ими изначально.
• При проектировании учтите, что устройство не снимается с места установки - выбирайте место с удобным доступом для обслуживания.
• Для работы с моторным приводом убедитесь, что источник управления (например, 24 В постоянного тока) стабилен и защищён от скачков напряжения.
