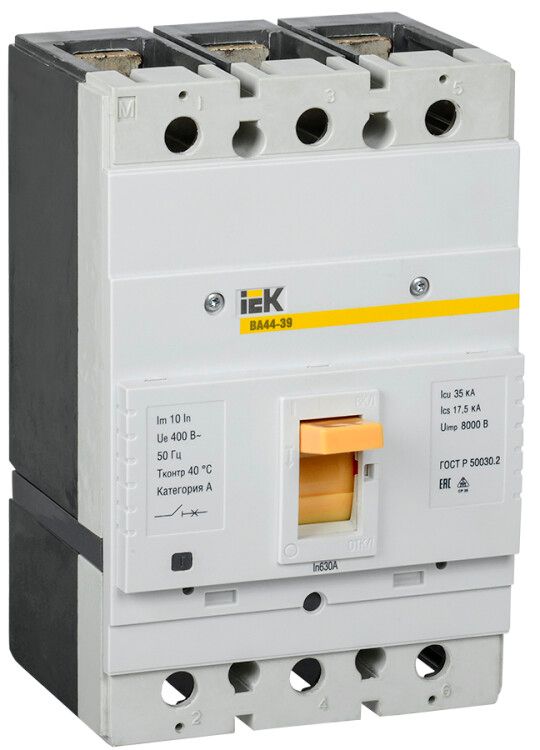

Выключатель автоматический ВА44-39 630А 35кА IP30 IEK (ИЭК) SVT50-3-0630-35

Автоматический выключатель ВА44-39 от IEK - трёхполюсное устройство на 630 А с отключающей способностью 35 кА, предназначенное для защиты электрических цепей от коротких замыканий, перегрузок и просадок напряжения. Устройство применяется в промышленных распределительных щитах и обеспечивает надёжную коммутацию при ручном или моторном управлении.

Назначение и область применения

Автоматический выключатель ВА44-39 используется для защиты мощных электрических цепей переменного тока с напряжением до 400 В. Он отключает питание при аварийных ситуациях: коротком замыкании, длительной перегрузке или падении напряжения ниже допустимого уровня. Также позволяет выполнять ручные и автоматические включения/выключения нагрузки. Подходит для установки в промышленных щитах, на входе в цеховые распределительные пункты, у крупных двигателей, конвейеров, сварочных аппаратов и других оборудования с высокой потребляемой мощностью.

Технические характеристики

• Номинальный ток: 630 А - максимальный постоянный ток, который выключатель может проводить без повреждений;
• Количество полюсов: 3 - защищает все три фазы трёхфазной сети одновременно;
• Номинальная отключающая способность: 35 кА - способность безопасно прервать ток короткого замыкания до этой величины;
• Номинальное напряжение: 400 В - рассчитан на работу в сетях с линейным напряжением до 400 В AC;
• Тип расцепителя: электромагнитный - реагирует на токи короткого замыкания мгновенно;
• Защита по минимальному напряжению: да - отключает цепь при падении напряжения ниже порогового значения, предотвращая самозапуск оборудования после восстановления питания;
• Диапазон настройки защиты от перегрузки: 6300 А - максимальный ток, при котором срабатывает тепловой расцепитель; на практике это означает, что выключатель имеет жестко заданную защиту по перегрузке, не регулируемую пользователем;
• Вид привода: ручной и моторный - можно управлять вручную через рычаг или подключить внешний привод для дистанционного управления;
• Степень защиты IP30 - защищён от доступа пальцами и предметов более 2,5 мм, но не герметичен, требует установки внутри закрытого шкафа;
• Подключение силовых контактов: винтовое - провода зажимаются болтами, требуется правильный момент затяжки;
• Конструкция: встраиваемое устройство с втычным подключением - монтируется на DIN-рейку, а силовые выводы подключаются через специальные контактные планки;
• Способ монтажа: на монтажные элементы - устанавливается на стандартные DIN-рейки шириной 35 мм;
• Управление: рычажковый переключатель - удобный визуальный индикатор положения “Вкл./Выкл.”;
• Срок службы: 15 лет - при соблюдении условий эксплуатации и отсутствии частых КЗ;
• Вспомогательные контакты: отсутствуют - нельзя подключить сигнализацию или удалённое управление без дополнительных модулей.

Совместимость и монтаж

Автоматический выключатель ВА44-39 совместим с DIN-рейками типа TS35/7,5 и TS35/15. Для подключения силовых кабелей используются винтовые зажимы - рекомендуется применять медные многожильные или одножильные провода сечением до 185 мм2. Монтаж выполняется исключительно в закрытых электрощитах из-за степени защиты IP30. Втычное подключение требует наличия соответствующих контактных шин или переходных плат, которые должны быть установлены заранее. Привод моторного типа подключается через внешние устройства управления, совместимые с типом привода этого выключателя.

Безопасность и стандарты

Автоматический выключатель ВА44-39 соответствует требованиям ГОСТ Р 50030.2, что гарантирует соответствие международным стандартам IEC 60947-2. Это подтверждает его безопасность при работе в условиях повышенных токов и температур. Защита от минимального напряжения соответствует требованиям к оборудованию, где запрещён самозапуск после отключения (например, на опасных производствах).

Преимущества

• Высокая отключающая способность (35 кА) - обеспечивает надёжную защиту даже в местах с большой короткозамкнутой мощностью;
• Встроенный механизм защиты от просадки напряжения - предотвращает неконтролируемый запуск оборудования после аварийного отключения;
• Поддержка моторного привода - позволяет интегрировать выключатель в системы автоматизации и дистанционного управления;
• Жёсткая настройка защиты по перегрузке - исключает случайную неверную настройку, повышает надёжность в промышленной среде;
• Долгий срок службы (15 лет) - снижает затраты на обслуживание и замену.

Ограничения применения

• Не подходит для открытых площадок или сырых помещений - степень защиты IP30 не защищает от воды и пыли;
• Отсутствие вспомогательных контактов - невозможно реализовать сигналы состояния (“включен”, “отключен”) без установки дополнительных модулей;
• Нельзя изменить порог срабатывания по перегрузке - настройка фиксирована на 6300 А, что делает его неприменимым для цепей с меньшими токами;
• Требуется точное соблюдение момента затяжки винтов - неправильно затянутые контакты вызывают нагрев и выход из строя;
• Максимальный ток 630 А - не подходит для систем выше 800–1000 А, где нужны более мощные модели.

Примеры использования

• Главный ввод в промышленный цех с несколькими двигателями суммарной мощностью около 400 кВт;
• Щит питания конвейерной линии с частотными преобразователями;
• Распределительный пункт на заводе с большим количеством сварочных аппаратов;
• Централизованное отключение группы оборудования при аварийной ситуации по сигналу от системы безопасности.

Практические советы

• Перед монтажом проверьте, чтобы сечение кабеля соответствовало заявленным возможностям (до 185 мм2);
• Обязательно используйте втычные контактные шины, совместимые с конструкцией ВА44-39 - они обеспечивают надёжный контакт и ускоряют сборку;
• Если нужна сигнализация состояния, установите отдельный модуль вспомогательных контактов - он продается как опция;
• Не устанавливайте выключатель рядом с источниками тепла - перегрев снижает долговечность расцепителей;
• Проверяйте состояние винтовых зажимов каждые 1–2 года - особенно в условиях вибраций и частых включений;
• Для дистанционного управления подбирайте моторные приводы, сертифицированные для работы с серией ВА44 от IEK.
