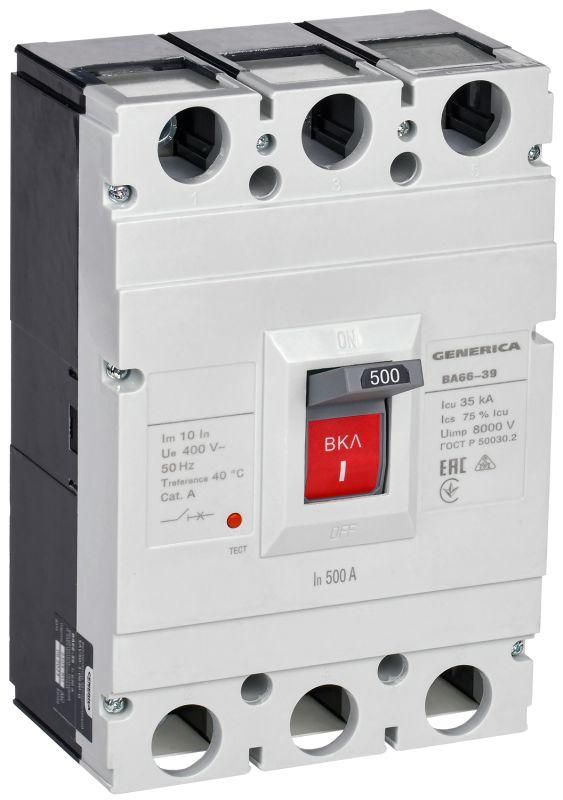

Выключатель автоматический ВА66-39 3Р 500А 35кА | SAV50-3-0500-G GENERICA IEK

Автоматический выключатель ВА66-39 от GENERICA - трёхполюсное устройство с номинальным током 500 А и отключающей способностью 35 кА, предназначенное для защиты и коммутации силовых цепей в промышленных электроустановках. Устройство выполнено в литом корпусе, оснащено моторным приводом и защищает от перегрузок, КЗ и потери напряжения.

Назначение и область применения

Выключатель автоматический ВА66-39 используется для безопасного включения, отключения и защиты электрических цепей от перегрузок, коротких замыканий и снижения напряжения ниже допустимого уровня. Применяется в распределительных щитах промышленных объектов: на входе в цеха, у крупных двигателей, конвейеров, компрессоров и других мощных потребителей. Подходит для систем с рабочим напряжением до 690 В переменного тока.

Технические характеристики

• Номинальное напряжение: 690 В
• Количество полюсов: 3
• Номинальный ток: 500 А
• Номинальная отключающая способность: 35 кА
• Тип устройства: Выключатель автоматический в литом корпусе
• Конструкция: Встраиваемое устройство фиксированной установки
• Диапазон настройки защиты от перегрузки: 5000 А (регулируется в пределах этого значения)
• Степень защиты: IP30 - защита от доступа пальцев и твердых предметов, но не от воды
• Управление: Ручка-переключатель для ручного включения/отключения
• Моторный привод: Да - позволяет удалённо управлять выключателем через внешний механизм
• Подключение: Винтовые зажимы для медных проводников
• Защита по минимальному напряжению: Да - отключается при падении напряжения ниже порогового значения
• Вспомогательные контакты: Отсутствуют - не предусмотрена возможность сигнализации состояния

Совместимость и монтаж

Выключатель ВА66-39 устанавливается в шкафы и щиты с жесткой фиксацией. Для монтажа требуется свободное пространство вокруг корпуса для теплоотвода и доступа к ручке управления. Подключение выполняется через винтовые зажимы - рекомендуется использовать провода сечением, соответствующим току 500 А (обычно 185–240 мм2 меди). Моторный привод требует подключения внешнего управляющего сигнала (например, от PLC или кнопочной станции). Устройство не имеет DIN-рейки - крепится болтами к основанию.

Безопасность и стандарты

Выключатель автоматический ВА66-39 соответствует требованиям ГОСТ Р 50030.2 и международным стандартам IEC 60947-2. Обеспечивает надёжную защиту от сверхтоков и аварийного падения напряжения. IP30 не обеспечивает защиту от влаги - применение возможно только внутри закрытых щитов с контролируемой средой.

Преимущества

• Высокая отключающая способность (35 кА) - подходит для сетей с большими токами КЗ
• Настройка защиты от перегрузки до 5000 А - гибкая адаптация под нагрузку
• Встроенная защита от недостаточного напряжения - предотвращает запуск оборудования при аварии сети
• Моторный привод - позволяет реализовать автоматизированные системы управления без ручного вмешательства
• Литой корпус - прочность, долговечность и герметичность внутренних компонентов

Ограничения применения

• Не применяется во влажных, пыльных или открытых помещениях из-за степени защиты IP30
• Отсутствие вспомогательных контактов - нельзя подключить сигналы “включен” / “отключен” к системе контроля
• Фиксированная установка - невозможно демонтировать без отключения питания и разборки щита
• Номинальный ток 500 А - не подходит для бытовых или маломощных промышленных цепей
• Не совместим с модульными DIN-рейками - требует специальной платформы для монтажа

Примеры использования

• Главный ввод в промышленный цех с несколькими двигателями суммарной мощностью более 200 кВт
• Щит питания конвейерной линии с частотниками и насосами
• Распределительный пункт на заводе с высоким уровнем токов КЗ
• Цепь управления крупным компрессором с необходимостью дистанционного отключения

Практические советы

• Перед установкой проверьте соответствие сечения кабелей номинальному току 500 А - недостаточное сечение вызовет нагрев и выход из строя
• Из-за отсутствия вспомогательных контактов используйте внешние реле или контактные модули, если нужна сигнализация состояния
• При использовании моторного привода убедитесь, что источник управления (24 В постоянного тока или 220 В переменного) соответствует требованиям документации
• Не устанавливайте ВА66-39 рядом с источниками тепла - температурный режим влияет на точность срабатывания термического расцепителя
• Проверяйте момент затяжки винтов - переусердствовать нельзя, чтобы не повредить контактные поверхности
