Выключатель автоматический ВА51-35М1-341810-63А-750-690AC-НР220..240AC/220DC-УХЛ3 | 111590 КЭАЗ

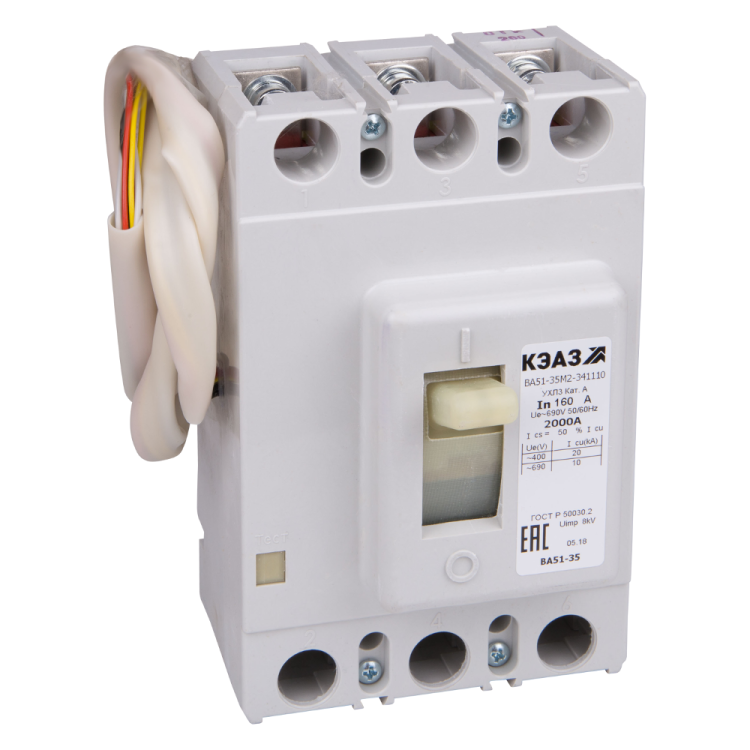

Автоматический выключатель ВА51-35М1-341810-63А-750-690AC-НР220-240AC/220DC-УХЛ3 от КЭАЗ — трёхполюсный выключатель в литом корпусе, рассчитанный на работу в сетях до 690 В переменного тока и 440 В постоянного. Устройство обеспечивает защиту от перегрузок и коротких замыканий, подходит для стационарной установки на монтажную плату. Артикул 111590 соответствует серийному решению ВА51.

Назначение и область применения

Выключатель ВА51-35М1-341810-63А-750-690AC-НР220-240AC/220DC-УХЛ3 предназначен для защиты электрических цепей от перегрузок и токов короткого замыкания, а также для редких оперативных включений и отключений. Применяется в силовых щитах, распределительных устройствах, на производствах с высокими требованиями к надёжности — например, на станках, конвейерах, системах вентиляции и насосных станциях. Подходит для работы в условиях повышенной влажности и низких температур благодаря климатическому исполнению УХЛ3.

Технические характеристики

• Номинальный ток: 63 А
• Номинальное напряжение: до 690 В AC / 440 В DC
• Частота: 50/60 Гц
• Номинальная отключающая способность: 8 кА
• Тип расцепителей: тепловой (для перегрузки) и электромагнитный (для КЗ)
• Уставка срабатывания магнитного расцепителя: 750 А
• Диапазон настройки защиты от перегрузки: фиксированная — 63 А (не регулируется)
• Степень защиты: IP20 — защита от прикосновения к токоведущим частям, но не от пыли и воды
• Климатическое исполнение: УХЛ3 — работает при температурах от -60 °C до +40 °C
• Максимальное сечение кабеля: 16 мм²
• Тип подключения: винтовые зажимы
• Количество полюсов: 3
• Количество переключающих контактов: 3
• Наличие дугогасительной камеры: да, в каждом полюсе
• Напряжение дополнительного расцепителя: НР220–240AC/220DC — позволяет удалённо отключить устройство при потере питания или аварии
• Тип привода: ручной рычажковый
• Способ монтажа: на монтажную плату
• Крепление: винтовое

Совместимость и монтаж

Выключатель ВА51-35М1-341810-63А-750-690AC-НР220-240AC/220DC-УХЛ3 устанавливается исключительно на монтажную плату с помощью винтового крепления. Для правильного монтажа необходимо соблюдать посадочные габариты, указанные в чертежах КЭАЗ. Подключение проводов — только через винтовые зажимы; максимальное сечение жил — 16 мм². Медь и алюминий допускаются, но требуют переходных наконечников при смешанном использовании. Дополнительный расцепитель НР220–240AC/220DC подключается параллельно к сети управления — он не влияет на основную нагрузку, но обеспечивает дистанционное отключение. Перед первым запуском проверьте механическую свободу хода рычага и плотность затяжки клемм.

Безопасность и стандарты

Выключатель ВА51-35М1-341810-63А-750-690AC-НР220-240AC/220DC-УХЛ3 соответствует ГОСТ Р 50030.2 и техническим условиям ТУ3422-047-05758109-2011. Сертифицирован в Реестре средств измерений под кодом РЭ-2515/20. Конструкция обеспечивает безопасную работу при нормальных условиях эксплуатации, однако IP20 не защищает от попадания пыли и брызг — не применяйте в открытых или влажных помещениях без дополнительной защиты. Дугогасительные камеры предотвращают повреждение оборудования при отключении под нагрузкой.

Преимущества

• Высокая коммутационная способность — 8 кА — обеспечивает надёжное отключение даже при серьёзных КЗ
• Фиксированный порог срабатывания (63 А) снижает риск некорректной настройки
• Наличие независимого расцепителя позволяет интегрировать устройство в системы автоматизации и сигнализации
• Климатическое исполнение УХЛ3 делает его пригодным для холодных регионов и неотапливаемых помещений
• Литой корпус обеспечивает прочность, герметичность и долговечность
• Поддержка как переменного, так и постоянного тока расширяет возможности применения

Ограничения применения

• Не предназначен для частых включений/отключений — используется только для редких оперативных действий
• IP20 не обеспечивает защиту от пыли и влаги — нельзя использовать вне закрытых шкафов
• Нет возможности регулировки тока перегрузки — уставка фиксирована на 63 А
• Требуется монтаж на плату — не совместим с DIN-рейкой
• Дополнительный расцепитель требует внешнего источника питания — не работает при отсутствии напряжения на его входе
• Максимальное сечение кабеля — 16 мм² — не подходит для мощных линий выше 100 А

Примеры использования

• Защита двигателя 45 кВт на конвейере в пищевой промышленности
• Отключение цепи нагрева в сушильной камере при превышении тока
• Интеграция в систему безопасности завода — отключение по сигналу от пожарной сигнализации через НР220–240AC/220DC
• Распределительный щит на холодном складе в Сибири — благодаря УХЛ3 сохраняет работоспособность при -50 °C
• Щитовая на объекте с постоянным током (например, сварочный аппарат)

Практические советы

• Проверяйте соответствие сечения кабеля — превышение 16 мм² вызывает перегрев и выход из строя зажимов
• При использовании дополнительного расцепителя НР220–240AC/220DC убедитесь, что источник питания стабилен — скачки напряжения могут вызвать ложное срабатывание
• Не используйте выключатель в качестве рубильника — он не рассчитан на частые операции
• При монтаже на плату соблюдайте минимальные зазоры между контактами и другими компонентами — согласно чертежам КЭАЗ
• Для обслуживания отключите питание и убедитесь, что все полюса находятся в положении “выкл” — даже при отключенном расцепителе возможен остаточный заряд
• При замене — используйте оригинальные запчасти КЭАЗ, особенно дугогасительные камеры и контакты
