Выключатель автоматический ВА51-35М2-341810-125А-1500-690AC-НР380..400AC-УХЛ3 | 108383 КЭАЗ

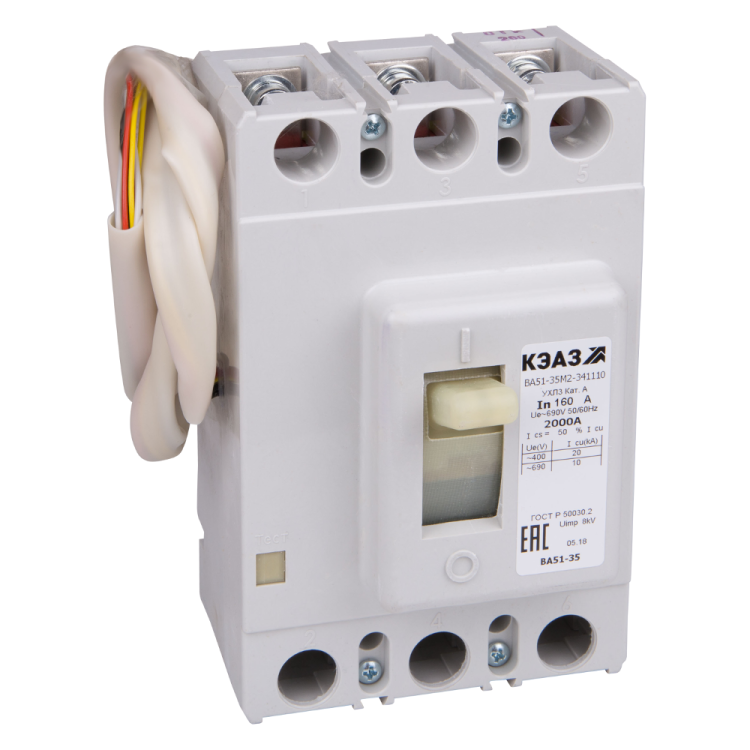

Автоматический выключатель ВА51-35М2-341810-125А-1500-690AC-НР380..400AC-УХЛ3 от КЭАЗ - трёхполюсный выключатель в литом корпусе, рассчитанный на работу в сетях переменного тока до 690 В и токе 125 А. Он обеспечивает защиту от перегрузок и коротких замыканий, подходит для стационарной установки на монтажную плату в условиях сурового климата.

Назначение и область применения

Выключатель ВА51-35М2-341810-125А-1500-690AC-НР380..400AC-УХЛ3 предназначен для защиты электрических цепей от перегрузок и токов короткого замыкания, а также для редких оперативных включений и отключений нагрузки. Применяется в промышленных системах: питающих станках, конвейерах, распределительных щитах, системах автоматизации. Подходит для установки в помещениях с контролируемой средой, где требуется надёжная защита силового оборудования.

Технические характеристики

• Номинальное напряжение: 690 В переменного тока (AC)
• Количество полюсов: 3
• Номинальный ток: 125 А
• Номинальная отключающая способность: 20 кА
• Род тока: Переменный (AC), частота 50/60 Гц
• Защита от перегрузки: тепловой расцепитель, уставка фиксирована на 125 А
• Защита от короткого замыкания: электромагнитный расцепитель, уставка 1500 А
• Тип расцепителя: комбинированный - тепловой и электромагнитный
• Дополнительный расцепитель: Независимый, с питанием 380–400 В AC
• Максимальное сечение кабеля: 50 мм2 (винтовые зажимы)
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и воды
• Климатическое исполнение: УХЛ3 - работает при температурах от -60 C до +40 C
• Способ монтажа: на монтажную плиту, винтовое крепление
• Количество вспомогательных контактов: 3 шт. (для сигнализации состояния)
• Дугогасительная камера: 3 камеры (по одной на каждый полюс)
• Тип управления: рычажковый, ручной привод
• Конструкция: стационарное исполнение, не предусматривает съёмные модули

Совместимость и монтаж

Выключатель ВА51-35М2-341810-125А-1500-690AC-НР380..400AC-УХЛ3 монтируется исключительно на монтажную плату с помощью винтов. Для правильной установки необходимо соблюдать рекомендованное усилие затяжки винтов - не более 2,5 Нм, чтобы избежать повреждения контактных площадок. Подключение кабелей допускается только сечением до 50 мм2. Дополнительный расцепитель НР380–400AC требует отдельного питания - подключается к сети 380–400 В AC параллельно основному оборудованию. Монтаж в щите должен обеспечивать свободный доступ к рычагу управления и возможность проверки положения контактов.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и техническим условиям ТУ3422-047-05758109-2011. Соответствие нормам гарантирует безопасность при работе с высокими токами и позволяет использовать устройство в промышленных объектах, прошедших сертификацию. Выключатель ВА51-35М2-341810-125А-1500-690AC-НР380..400AC-УХЛ3 внесён в Реестр радиоэлектронной продукции (код РЭ-2515/20).

Преимущества

• Высокая отключающая способность (20 кА) - обеспечивает надёжное гашение дуги даже при аварийных режимах
• Фиксированная уставка теплового расцепителя (125 А) - исключает случайную настройку, снижает риск ошибок при обслуживании
• Независимый расцепитель с питанием 380–400 В AC - позволяет удалённо отключить выключатель по сигналу от системы управления
• Широкий диапазон рабочих температур (-60…+40 C) - подходит для холодных производственных помещений и открытых площадок с защитным кожухом
• Жёсткая конструкция в литом корпусе - устойчив к механическим воздействиям и долговечен

Ограничения применения

• Не предназначен для частых включений - ограниченная механическая износостойкость (не для частого ручного управления)
• IP20 - нельзя применять во влажных, запылённых или наружных условиях без дополнительной защиты
• Отсутствуют сменные расцепители - невозможно изменить токи срабатывания после установки
• Только стационарное исполнение - не подлежит демонтажу без отключения всей цепи
• Дополнительный расцепитель требует внешнего источника питания - не работает при отключении сети 380–400 В

Примеры использования

• Щитовая автоматики на заводе: защита двигателя насоса мощностью ~90 кВт
• Конвейерная линия: отключение при перегрузке или аварии по команде с ПЛК через НР380–400AC
• Распределительный щит в холодном цеху: работа при температуре -40 C благодаря исполнению УХЛ3
• Индустриальный освещение: управление группой светильников с возможностью дистанционного отключения

Практические советы

• При выборе аналогичного устройства проверьте соответствие схемы 341810 - она определяет расположение контактов и совместимость с другими компонентами
• Для удобства диагностики используйте вспомогательные контакты - они передают состояние “вкл./выкл.” в систему контроля
• Запрещено подключать кабели большего сечения - это вызывает нагрев и выход из строя зажимов
• Проверяйте целостность дугогасительных камер при каждом техобслуживании - особенно после срабатывания при КЗ
• Если нужна защита от перегрузки с регулировкой - выбирайте другую модель серии ВА51 с настраиваемым расцепителем
• Для работы в условиях повышенной влажности - устанавливайте выключатель ВА51-35М2-341810-125А-1500-690AC-НР380..400AC-УХЛ3 внутри герметичного бокса с классом защиты IP54+
