Выключатель автоматический ВА51-35М2-341810-250А-1500-690AC-НР220..240AC/220DC-УХЛ3 | 235723 КЭАЗ

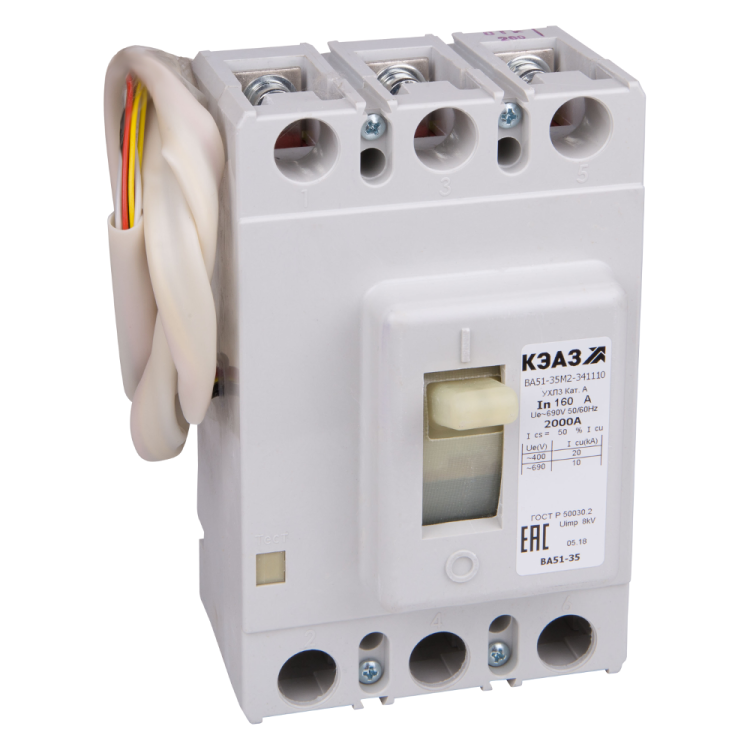

Автоматический выключатель ВА51-35М2-341810 от КЭАЗ - трёхполюсный прибор в литом корпусе, рассчитанный на работу с током до 250 А и напряжением до 690 В переменного тока. Он обеспечивает защиту от перегрузок и коротких замыканий, подходит для установки на монтажную плату в условиях сурового климата. Артикул 235723 соответствует модели с независимым расцепителем НР220–240AC/220DC.

Назначение и область применения

Выключатель ВА51-35М2-341810 предназначен для защиты электрических цепей от сверхтоков: перегрузок и коротких замыканий. Также он позволяет вручную включать и отключать нагрузку - но не для частого оперативного управления. Применяется в промышленных системах: распределительных щитах, пультах управления, на станках, конвейерах, в системах освещения и нагрева. Подходит для установки в помещениях с контролируемой средой, где есть риск колебаний температуры и влажности.

Технические характеристики

• Номинальный ток: 250 А - максимальный длительно допустимый ток без срабатывания расцепителей.
• Номинальное напряжение: 690 В AC / 440 В DC - работает в сетях переменного и постоянного тока.
• Количество полюсов: 3 - защищает три фазы одновременно.
• Номинальная отключающая способность: 20 кА - способен безопасно отключить ток короткого замыкания до этой величины.
• Тип расцепителя: комбинированный - тепловой (для перегрузок) и электромагнитный (для КЗ).
• Уставка магнитного расцепления: 1500 А - сработает при токе, превышающем номинал в 6 раз.
• Диапазон регулировки: уставка по току КЗ и перегрузке задана жёстко - не настраивается пользователем.
• Частота: 50/60 Гц - совместим с сетями России и большинства стран.
• Максимальное сечение кабеля: 120 мм2 - для надёжного винтового соединения.
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и влаги.
• Климатическое исполнение: УХЛ3 - работает при температурах от –60 C до +40 C, устойчив к повышенной влажности и конденсату.
• Дополнительный расцепитель: НР220–240AC/220DC - независимый, управляемый внешним сигналом (например, от системы аварийного отключения).
• Вспомогательные контакты: 3 шт. - используются для сигнализации состояния (вкл./выкл.) или подключения к системам контроля.
• Привод: рычажковый - ручное включение/отключение через поворотный механизм.
• Подключение: винтовое - зажимы для проводов с гильзами или без них.
• Дугогасительная камера: 3 - одна на каждый полюс, снижает опасность дугового замыкания при отключении.

Совместимость и монтаж

Выключатель ВА51-35М2-341810 монтируется на монтажную плиту (панель) с помощью крепёжных отверстий. Для установки требуется свободное место вокруг корпуса - не менее 50 мм с боков и спереди для доступа к рычагу. Соединение силовых проводов выполняется винтовыми зажимами; рекомендуется использовать наконечники (штыревые или трубчатые) сечением до 120 мм2. Дополнительный расцепитель НР220–240AC/220DC подключается отдельными проводами к источнику питания 220 В AC или 220 В DC. Вспомогательные контакты можно использовать для передачи сигнала в PLC или световые индикаторы.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и техническим условиям ТУ3422-047-05758109-2011. Сертифицирован в реестре радиоэлектронной продукции (код РЭ-2515/20). Конструкция исключает случайное прикосновение к токоведущим частям благодаря изолирующему литому корпусу. Отключение при КЗ происходит быстрее 10 мс, что предотвращает повреждение оборудования. Не применяется в взрывоопасных зонах - степень защиты IP20 не соответствует требованиям взрывозащиты.

Преимущества

• Высокая отключающая способность (20 кА) - подходит для мощных промышленных объектов.
• Широкий диапазон рабочих температур - функционирует даже в холодных складах и на открытых площадках в зимний период.
• Наличие независимого расцепителя - позволяет удалённо отключать оборудование по команде (например, при пожаре или аварии).
• Жёсткая настройка расцепителей - исключает неквалифицированную корректировку, повышает надёжность.
• Трёх контактных группы - удобны для интеграции в системы автоматизации.

Ограничения применения

• Не предназначен для частого включения/отключения - используется только для редких операций (не более 10–15 раз в день).
• IP20 - нельзя применять во влажных, запылённых или наружных условиях без дополнительной защиты (короба, шкафы).
• Нет возможности регулировки порогов срабатывания - уставка фиксирована, нельзя адаптировать под другие нагрузки.
• Требуется монтаж на плоскую поверхность - не подходит для DIN-рейки.
• Не используйте с кабелями меньше 16 мм2 - малое сечение плохо фиксируется в винтовых зажимах.

Примеры использования

• Защита главного входа на промышленном станке с двигателем 110 кВт.
• Отключение цепи нагрева печи при превышении тока в системе управления.
• Интеграция в щит управления конвейерной линией с возможностью дистанционного отключения через НР220–240AC/220DC.
• Резервирование в распределительном щите на заводе с низкими температурами зимой.

Практические советы

• Проверьте соответствие сечения кабеля (до 120 мм2) перед подключением - неверный размер вызывает перегрев и выход из строя.
• При использовании независимого расцепителя НР220–240AC/220DC убедитесь, что источник питания стабилен - скачки напряжения могут вызвать ложное срабатывание.
• Не закрывайте выключатель герметичными крышками - внутреннее тепло не рассеивается, и срок службы сокращается.
• При монтаже на плату соблюдайте шаг крепёжных отверстий - не меняйте положение, чтобы не деформировать корпус.
• Для обслуживания отключите питание и проверьте отсутствие напряжения - даже после отключения возможно наличие заряда в дугогасительной камере.
