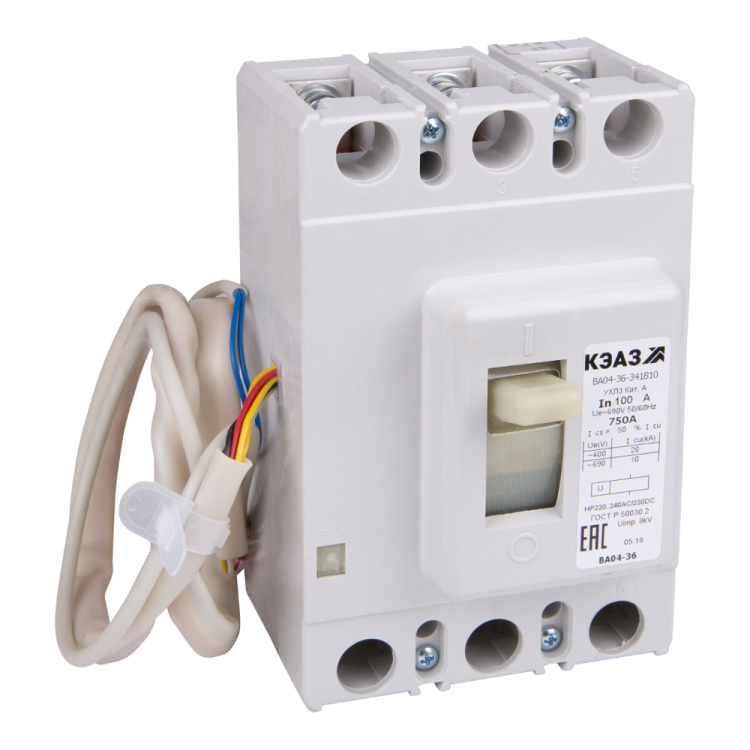

Выключатель автоматический 320А 3200Im ВА04-36-341810 УХЛ3 690В AC НР=24В AC/DC КЭАЗ 218183

Автоматический выключатель ВА04-36-341810 от КЭАЗ - трёхполюсный прибор в литом корпусе с номинальным током 320 А и отключающей способностью 20 кА. Предназначен для защиты мощных электрических цепей переменного и постоянного тока, применяется в промышленном оборудовании, распределительных щитах и системах с высокими нагрузками.

Назначение и область применения

ВА04-36-341810 защищает электрические сети от перегрузок и коротких замыканий. Подходит для нечастых ручных включений и отключений. Применяется в промышленных установках: на станках, конвейерах, в системах питания больших двигателей, сварочных аппаратах, распределительных щитах средней и большой мощности. Может использоваться как в сетях переменного тока (до 690 В, 50/60 Гц), так и в цепях постоянного тока (до 440 В).

Технические характеристики

• Номинальный ток: 320 А - максимальный длительно допустимый ток без срабатывания
• Номинальное напряжение: 690 В переменного тока / 440 В постоянного тока
• Количество полюсов: 3
• Номинальная отключающая способность: 20 кА - способен безопасно отключить аварийный ток до этой величины
• Тип расцепителя: комбинированный - тепловой (для перегрузки) и электромагнитный (для короткого замыкания)
• Уставка магнитного расцепления: 3200 А - сработает при токе, превышающем номинал в 10 раз
• Настройка теплового расцепителя: фиксирована на 320 А - не регулируется
• Дополнительный расцепитель: НР24AC/DC - независимый, работает от 24 В переменного или постоянного тока, позволяет удалённо отключить выключатель
• Частота: 50/60 Гц
• Максимальное сечение кабеля: 185 мм2 - подходит для крупных медных проводников
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температурах от -60 C до +40 C, устойчив к влажности и колебаниям температуры в условиях умеренного и холодного климата
• Количество вспомогательных контактов: 3 - используются для сигнализации состояния (включен/выключен) или подключения внешних устройств
• Привод: ручной рычажковый - управление осуществляется вручную через рычаг
• Дугогасительная камера: 3 шт. - одна на каждый полюс, обеспечивает гашение дуги при отключении
• Подключение: винтовое - надёжное и проверенное соединение
• Крепление: винтовое
• Конструкция: стационарное - предназначен для жёсткого монтажа, не съёмный
• Способ монтажа: монтажная плата - устанавливается на металлическую платформу или DIN-рейку через специальные крепёжные отверстия

Совместимость и монтаж

ВА04-36-341810 монтируется на монтажную плиту с помощью винтов. Для правильной установки необходимо соблюдать посадочные размеры, указанные в чертежах производителя. Монтажная плита должна быть жёстко закреплена и иметь достаточную прочность. Соединение силовых клемм выполняется винтами - затяжка должна соответствовать моменту, указанному в руководстве (обычно 10–12 Нм для 185 мм2). Дополнительный расцепитель НР24AC/DC подключается отдельными проводами: полярность не важна, так как он совместим с переменным и постоянным током 24 В. Вспомогательные контакты можно использовать для передачи сигнала в систему управления или для индикации положения автомата.

Безопасность и стандарты

ВА04-36-341810 соответствует требованиям ГОСТ Р 50030.2 и техническим условиям ТУ3422-047-05758109-2011. Сертифицирован в реестре радиоэлектронной продукции (код РЭ-2518/20). Конструкция обеспечивает безопасную работу при нормальных и аварийных режимах благодаря наличию дугогасительных камер и изолирующего литого корпуса. IP20 не предусматривает защиту от воды и пыли - применение вне закрытых щитов требует дополнительной защиты.

Преимущества

• Высокая отключающая способность (20 кА) - подходит для сложных промышленных сетей с большими токами КЗ
• Фиксированная настройка расцепителей - исключает случайную неквалифицированную регулировку
• Независимый расцепитель НР24AC/DC - позволяет реализовать дистанционное отключение, например, по сигналу от системы безопасности
• Широкий диапазон рабочих температур (-60…+40 C) - годится для работы в необогреваемых помещениях, на открытых площадках, в холодных регионах
• Совместимость с AC и DC - универсальность для смешанных систем
• Трёх вспомогательных контакта - удобство для автоматизации и контроля

Ограничения применения

• Не предназначен для частого включения/отключения - используется только для редких операций; для часто включаемых цепей нужен контактор
• IP20 - нельзя устанавливать во влажных, запылённых или наружных условиях без дополнительного кожуха
• Нельзя использовать в цепях с напряжением выше 690 В AC или 440 В DC - превышение вызовет повреждение
• Тепловой расцепитель не регулируется - нельзя адаптировать порог срабатывания под другие значения тока
• Требуется монтаж на жёсткую плату - не подходит для установки на стандартную DIN-рейку без переходных креплений

Примеры использования

• Защита главного входа в промышленный цех с мощностью более 200 кВт
• Отключение насосной группы в зимний период при аварии
• Интеграция в систему управления технологическим процессом с дистанционным отключением через НР24AC/DC
• Щитовая распределительная система на заводе с низкотемпературным режимом эксплуатации
• Цепи постоянного тока в системах зарядки аккумуляторов или преобразователях частоты

Практические советы

• При подключении кабелей сечением 185 мм2 используйте наконечники - это предотвращает деформацию жил и снижает риск нагрева
• Проверьте соответствие напряжения питания дополнительного расцепителя (24 В AC/DC) перед подключением - неверное напряжение выведет его из строя
• Для обслуживания и диагностики используйте вспомогательные контакты - они позволяют контролировать состояние автомата без вскрытия корпуса
• При монтаже на монтажную плату обеспечьте свободный доступ к рычагу и клеммам - это ускоряет осмотр и ремонт
• Не устанавливайте ВА04-36-341810 рядом с источниками сильного тепла - даже при UHL3 возможен перегрев при плохой вентиляции
• При работе в условиях низких температур (ниже -40 C) рекомендуется прогревать аппарат перед первым включением
