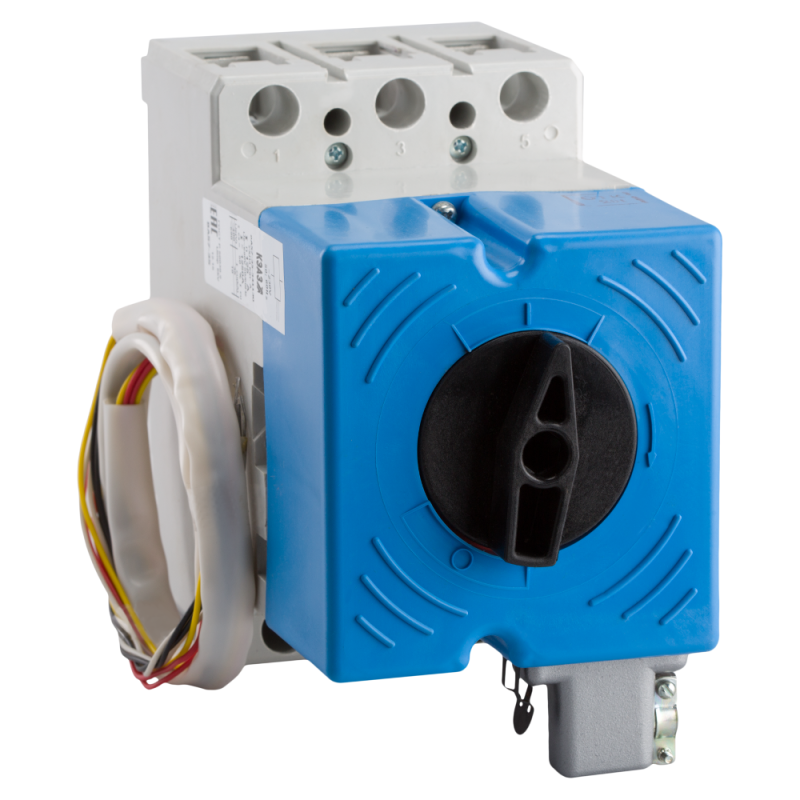

Выключатель автоматический ВА04-36-301130-250А-690AC/440DC-ПЭ230AC-УХЛ3 (техпредписание)| 254736 | КЭАЗ

Выключатель нагрузки автоматический ВА04-36-301130-250А-690AC/440DC-ПЭ230AC-УХЛ3 от КЭАЗ предназначен для безопасного отключения и коммутации электрических цепей с высокой нагрузкой - до 250 А - в распределительных щитах промышленного оборудования. Этот выключатель-разъединитель сочетает функции ручного отключения и защиты от перегрузки, что делает его надёжным решением для систем с постоянными и переменными токами.

Назначение и область применения

Выключатель нагрузки автоматический ВА04-36-301130-250А-690AC/440DC-ПЭ230AC-УХЛ3 используется для ручного отключения электрических цепей при обслуживании, ремонте или аварийных ситуациях. Он применяется там, где требуется надёжная коммутация больших токов: на входе в силовые шкафы, у станков, конвейеров, насосных установок и других промышленных потребителей. Подходит для сетей с переменным током до 690 В и постоянным - до 440 В. Учитывая класс защиты IP20 и климатическое исполнение УХЛ3, устройство можно использовать в закрытых помещениях с нормальной влажностью и температурой - например, в цехах, энергоузлах, подстанциях.

Технические характеристики

• Номинальный ток: 250 А - максимальный длительно допустимый ток без перегрева;
• Номинальное напряжение: 690 В переменного тока / 440 В постоянного тока - рабочие пределы для каждой из сред;
• Номинальная отключающая способность: 20 кА - способность безопасно прервать ток короткого замыкания;
• Количество полюсов: 3 - управление трёхфазной цепью одним устройством;
• Диапазон настройки защиты от перегрузки: фиксировано 250 А - защита не регулируется, рассчитана именно на этот ток;
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям и от предметов более 12 мм, но не защищён от воды и пыли;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности, но без прямого воздействия осадков;
• Максимальное сечение кабеля: 120 мм2 - позволяет подключить мощные медные провода;
• Тип подключения: винтовые зажимы - надёжное соединение, требует периодической проверки затяжки;
• Способ монтажа: на монтажную плату - крепится болтами к жёсткой поверхности, не предназначено для DIN-рейки;
• Количество НО контактов: 2 - два вспомогательных контакта для сигнализации состояния (например, “включено”);
• Тип элемента управления: ручка-переключатель - удобный механический рычаг с чёткими позициями “Вкл./Выкл.”;
• Конструкция: стационарная - несъёмная, не предусматривает быстрого демонтажа без отключения питания.

Совместимость и монтаж

Выключатель нагрузки автоматический ВА04-36-301130-250А-690AC/440DC-ПЭ230AC-УХЛ3 монтируется исключительно на монтажную плиту или жёсткую основу с помощью четырёх крепёжных отверстий. Для правильной установки необходимо обеспечить свободный доступ к ручке управления и достаточное пространство вокруг корпуса для теплоотвода. Подключение кабелей выполняется через винтовые зажимы - рекомендуется использовать наконечники типа НШВИ для многожильных проводов. Монтаж в щите должен соответствовать требованиям ГОСТ Р 50030.2. Обязательно соблюдать минимальные зазоры между этим выключателем и другими аппаратами - особенно при работе на пределе 250 А.

Безопасность и стандарты

Выключатель нагрузки автоматический ВА04-36-301130-250А-690AC/440DC-ПЭ230AC-УХЛ3 сертифицирован по ГОСТ Р 50030.2 (соответствует IEC 60947-3) и техническим условиям ТУ3422-047-05758109-2011. Продукт внесён в Реестр радиоэлектронной продукции под кодом РЭ-2518/20. Конструкция обеспечивает электробезопасность: при отключенном положении ручки все полюса имеют видимый разрыв, что соответствует требованиям безопасности при проведении работ. Отсутствие защиты от короткого замыкания - это не недостаток, а особенность: данный аппарат является разъединителем, а не автоматическим выключателем; он не прерывает ток КЗ сам, но выдерживает его до момента срабатывания защитного аппарата (например, автомата или предохранителя).

Преимущества

• Высокая коммутационная способность - 20 кА - позволяет применять в местах с большими токами КЗ;
• Трёхполюсная конструкция упрощает управление трёхфазными цепями одним устройством;
• Фиксированный номинал 250 А исключает случайную настройку, повышает надёжность;
• Наличие двух вспомогательных контактов даёт возможность подключить световую индикацию или сигнал в систему контроля;
• Произведён на КЭАЗ - известный производитель с долгой историей в области промышленных аппаратов;
• Климатическое исполнение УХЛ3 гарантирует работу в суровых условиях внутри помещений.

Ограничения применения

• Не предназначен для автоматического отключения при перегрузках - нуждается во внешней защите (автомат, предохранитель);
• IP20 не защищает от пыли и влаги - нельзя использовать в сырых, пыльных или открытых зонах;
• Монтаж только на плату - не совместим с DIN-рейкой, требует специального места в щите;
• Нет возможности регулировки порога защиты - подходит только для цепей с точно установленным током 250 А;
• Не рассчитан на частые операции включения/выключения - оптимален для редкого ручного отключения, а не для частой коммутации.

Примеры использования

• Главный выключатель перед группой двигателей на конвейере;
• Разъединитель на входе в шкаф управления насосной станцией;
• Отключающее устройство перед преобразователем частоты в цехе;
• Ручной разъединитель в распределительном пункте промышленного объекта с постоянным током 440 В;
• Компонент в щите зарядных устройств свинцово-кислотных батарей.

Практические советы

• Перед первым включением проверьте затяжку винтов подключения - после нескольких циклов нагрева/охлаждения возможна слабина;
• Используйте вспомогательные контакты (НО) для подключения индикаторов состояния - это повысит безопасность персонала;
• Обязательно устанавливайте рядом с этим выключателем автоматический выключатель или предохранитель, который будет выполнять функцию защиты от КЗ и перегрузки;
• При использовании в системах с постоянным током учтите, что дуга гасится хуже, чем в переменном - не превышайте 440 В и не превышайте частоту коммутации;
• Проверяйте состояние механизма ручки каждые 6–12 месяцев - при наличии заеданий смажьте подвижные части силиконовой смазкой, подходящей для электротехники.
