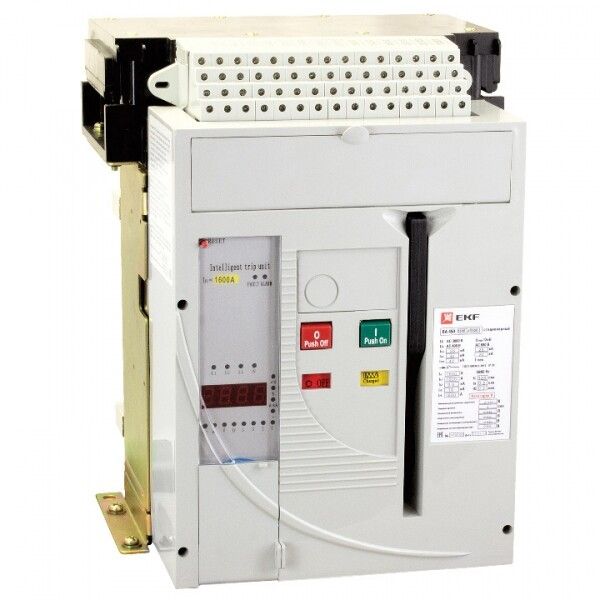

Автоматический выключатель ВА-450 1600/1000А 3P 55кА выкатной EKF | mccb450-1600-1000v

Автоматический выключатель ВА-450 1600/1000А 3P 55кА выкатной от бренда EKF предназначен для защиты мощных трёхфазных сетей от перегрузок и коротких замыканий. Выкатная конструкция позволяет легко обслуживать прибор без демонтажа проводов — особенно удобно при использовании в ГРЩ и щитах низкого напряжения. Артикул mccb450-1600-1000v соответствует серии PROxima.

Назначение и область применения

Автоматический выключатель ВА-450 1600/1000А 3P 55кА выкатной используется как вводное устройство в распределительных щитах (ГРЩ, ЩС), для защиты отходящих линий, электродвигателей и трансформаторных подстанций 10/0,4 кВ. Подходит для систем с автопереключением резерва — даже при секционировании сети на три выключателя. Защищает от перегрузок, коротких замыканий и однофазных замыканий на землю.

Технические характеристики

• Количество полюсов: 3 — для трёхфазных сетей
• Номинальный ток: 1000 А — максимальный постоянный ток, который выдерживает прибор без отключения
• Отключающая способность: 55 кА — способность безопасно прервать ток короткого замыкания до этого значения
• Номинальное напряжение: 400–690 В — работает в сетях переменного тока до 690 В, 50 Гц
• Тип расцепителя: термомагнитный — сочетает тепловую защиту от перегрузки и магнитную от КЗ
• Настройка защиты от перегрузки: 400–1000 А — можно задать порог отключения в этом диапазоне
• Настройка защиты от КЗ: 2000–50000 А — регулируемый порог срабатывания при коротком замыкании
• Защита от замыканий на землю: да — реагирует на утечки тока в землю
• Моторный привод: да — позволяет удалённо включать/выключать прибор через кнопку или систему управления
• Расцепитель минимального напряжения: да — отключается при снижении напряжения ниже установленного уровня
• Вид привода: электрический — управление осуществляется сигналом от внешнего устройства
• Степень защиты: IP30 — защищён от доступа пальцев и инструментов, но не от пыли и воды
• Подключение: болтовое — провода фиксируются гайками на клеммах
• Элемент управления: кнопка нажимная — ручное включение/отключение
• Переключающие контакты: 4 — используются для сигнализации состояния (например, “закрыт” / “открыт”)
• Индикатор отключения: да — визуально показывает, что выключатель сработал
• Указатель расцепления: да — отличает механическое отключение от ручного
• Гарантийный срок: 84 месяца — один из самых длинных в классе

Совместимость и монтаж

Автоматический выключатель ВА-450 1600/1000А 3P 55кА выкатной устанавливается на монтажную плату внутри шкафа. Конструкция выкатного типа позволяет выводить механизм на переднюю панель для осмотра, тестирования или замены — без отсоединения силовых кабелей. Для работы требуется место минимум 600×800 мм (зависит от шкафа). Болтовое подключение требует точного момента затяжки — используйте динамометрический ключ. Убедитесь, что шина совпадает с типом клеммы (медная, сечением ≥ 240 мм²).

Безопасность и стандарты

Произведён в соответствии с требованиями МЭК 60947-2 и ГОСТ Р 50030.2. Соответствует нормам безопасности для электроустановок до 1000 В. Наличие защиты от замыканий на землю обеспечивает соответствие требованиям ПУЭ для помещений с повышенной опасностью. Индикация положения и указатель расцепления повышают безопасность при обслуживании.

Преимущества

• Выкатная конструкция значительно ускоряет сервисное обслуживание — не нужен демонтаж всей системы
• Широкий диапазон настроек (перегрузка и КЗ) позволяет точно адаптировать защиту под конкретную нагрузку
• Моторный привод и расцепитель минимального напряжения поддерживают работу в автоматизированных системах
• 84 месяца гарантии — выше среднего для оборудования такого класса
• Комплексная защита (перегрузка + КЗ + замыкание на землю) исключает необходимость установки дополнительных устройств

Ограничения применения

• Не предназначен для установки вне закрытых шкафов — степень защиты IP30 не защищает от пыли и влаги
• Не рекомендован для частых операций включения/отключения — рассчитан на основную защиту, а не на коммутацию
• Требует специализированной монтажной платы и места для выдвижения механизма — не подходит для компактных щитов
• Не имеет встроенного дистанционного управления по протоколам (Modbus, Profibus) — только через контактные сигналы

Примеры использования

• Вводный автомат в ГРЩ предприятия с питанием от трансформатора 10/0,4 кВ
• Защита главного двигателя насосной станции мощностью более 500 кВт
• Линия питания конвейера в пищевой промышленности с высокими пусковыми токами
• Система АВР с двумя источниками питания — где требуется координирование трёх выключателей

Практические советы

• При выборе учитывайте: номинальный ток 1000 А — это предел. Реальная нагрузка должна быть на 15–20% ниже для долгой службы
• Для выкатного механизма обязательно предусмотрите свободный ход вперед — минимум 500 мм от лицевой панели
• Проверьте правильность подключения заземления — защита от замыканий на землю будет работать только при правильно смонтированной системе TN-S или TT
• При настройке тока срабатывания КЗ начинайте с нижней границы (2000 А), затем увеличивайте по результатам испытаний
• Обязательно проверяйте момент затяжки болтов — недостаточное усилие вызывает нагрев, избыточное — повреждает клемму
• При длительной работе в условиях высоких температур окружающей среды (>40°C) рекомендуется принудительное охлаждение шкафа
