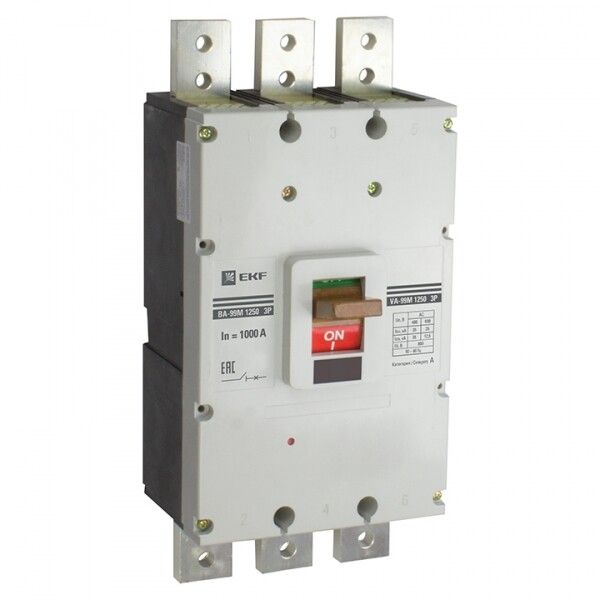

Выключатель автоматический ВА-99М 1250/1000А 3P 35кА EKF PROxima | mccb99-1250-1000m

Автоматический выключатель ВА-99М 1250/1000А 3P 35кА от EKF - надёжное коммутационное устройство для защиты мощных цепей в промышленных установках. Выполнен в компактном моноблоке с термомагнитным расцепителем и моторным приводом, обеспечивает безопасную работу при токах до 1000 А и отключающей способности 35 кА.

Назначение и область применения

Автоматический выключатель ВА-99М 1250/1000А 3P 35кА предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Применяется в промышленных объектах: на вводах питания, у контроллеров крупного оборудования, в распределительных щитах высокой мощности. Подходит для постоянной работы в условиях повышенной нагрузки и частых коммутаций.

Технические характеристики

• Номинальное напряжение: 400 В переменного тока
• Количество полюсов: 3
• Номинальный ток: 1000 А
• Диапазон настройки защиты от перегрузки: 1000 А (фиксированная настройка)
• Отключающая способность: 35 кА - способен гасить дугу при максимальных токах КЗ
• Диапазон регулировки расцепителя КЗ: 10 000 А - порог срабатывания при коротком замыкании
• Тип расцепителя: термомагнитный - сочетает тепловую и электромагнитную защиты
• Степень защиты: IP30 - защищён от доступа пальцев и твердых предметов, но не от воды
• Тип подключения: болтовое - через винтовые зажимы на входе и выходе
• Способ монтажа: на монтажную плату - крепится на жёсткой поверхности с помощью отверстий
• Индикатор отключения: да - визуальное определение положения рычага
• Указатель расцепления: да - показывает причину отключения (перегрузка или КЗ)
• Моторный привод: да - позволяет удалённо управлять выключателем через внешний привод
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, в помещениях с нормальной влажностью
• Гарантийный срок: 84 месяца
• Соответствие стандартам: ГОСТ Р 50030.2 (МЭК 60947-2)

Совместимость и монтаж

Автоматический выключатель ВА-99М 1250/1000А 3P 35кА рассчитан на установку на монтажную плиту или раму с соответствующими отверстиями. Для подключения используются болтовые зажимы - необходимо соблюдать момент затяжки, указанный в руководстве. Моторный привод совместим с сериями приводов EKF PROxima, обеспечивающими дистанционное управление. Комплексная конструкция исключает необходимость сборки - устройство готово к работе после установки.

Безопасность и стандарты

Выключатель ВА-99М соответствует требованиям ГОСТ Р 50030.2 (МЭК 60947-2), что гарантирует соответствие международным нормам безопасности. Конструкция имеет класс защиты IP30 - предотвращает случайный контакт с токоведущими частями, но не предназначена для открытого монтажа во влажных средах. Корпус изготовлен из самозатухающего материала, не поддерживающего горение. Индикация состояния и указатель причины расцепления повышают безопасность обслуживания.

Преимущества

• Фиксированный номинальный ток 1000 А - не требует сложной настройки, снижает риск ошибок при эксплуатации
• Высокая отключающая способность 35 кА - обеспечивает защиту даже при аварийных режимах в сетях с большой мощностью
• Моторный привод - позволяет автоматизировать управление и интегрировать в системы АСУ ТП
• Указатель расцепления - помогает быстро диагностировать причину отключения без вскрытия устройства
• Моноблочная конструкция - минимизирует количество соединений, увеличивает надёжность и долговечность

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP30 не защищает от влаги и осадков
• Не поддерживает регулировку тока перегрузки - настройка фиксирована на 1000 А, нельзя использовать для цепей с меньшим током
• Требует жёсткой монтажной поверхности - не допускается установка на гибкие или вибрирующие конструкции
• Не имеет переключающих контактов - не используется как коммутирующее устройство для управления нагрузкой

Примеры использования

• Защита главного ввода в промышленном цехе с мощностью более 500 кВт
• Щитовая автоматизации на конвейере с двигателями суммарной мощностью 800 кВт
• Распределительный пункт на заводе с высокими токами КЗ - например, в металлургии или химической промышленности
• Системы бесперебойного питания с байпасными контурами, где требуется быстрое отключение при аварии

Практические советы

• Перед монтажом проверьте сечение кабелей - для 1000 А рекомендуются медные проводники не менее 2×240 мм2
• Обязательно используйте усилие затяжки болтов согласно технической документации - недостаточный момент вызывает нагрев, избыточный - деформацию зажима
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при частых включениях или высоких токах
• Для дистанционного управления подключите моторный привод только к совместимому устройству серии PROxima
• Не применяйте выключатель ВА-99М 1250/1000А 3P 35кА в качестве обычного рубильника - он не рассчитан на частые ручные операции
