Выключатель автоматический ВА-99М 1250/1250А 3P 35кА EKF Basic | mccb99-1250-1250m

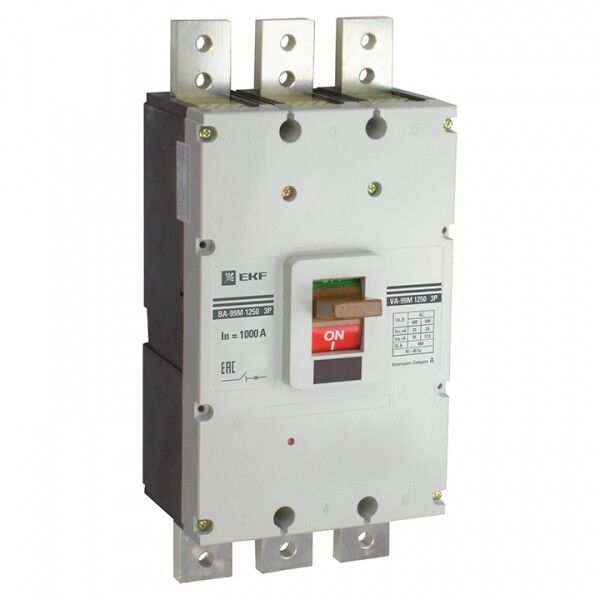

Автоматический выключатель ВА-99М 1250/1250А 3P 35кА от EKF - надёжное коммутационное устройство для защиты мощных промышленных цепей. Выполнен в компактном моноблоке с механической индикацией состояния и возможностью удалённого управления через моторный привод. Артикул mccb99-1250-1250m соответствует серии PROxima и предназначен для установки на монтажную плату.

Назначение и область применения

Автоматический выключатель ВА-99М 1250/1250А 3P 35кА используется для защиты электрических цепей от перегрузок и коротких замыканий в промышленных объектах. Подходит для питания силового оборудования: крупных двигателей, конвейеров, печей, преобразователей частоты и других нагрузок до 1250 А. Устройство обеспечивает безопасное отключение при аварийных ситуациях и позволяет управлять питанием вручную или через внешний привод.

Технические характеристики

• Номинальное напряжение: 400 В переменного тока - рассчитан на трёхфазные сети 380–415 В.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Номинальный ток: 1250 А - максимальный постоянный ток, который выдерживается без срабатывания.
• Отключающая способность: 35 кА - способен безопасно прервать ток короткого замыкания до этого значения.
• Диапазон регулировки защиты от перегрузки: 1250 А - защита от перегрузки не регулируется, работает на фиксированном значении номинала.
• Диапазон регулировки расцепителя КЗ: 12500 А - магнитная защита срабатывает при токе в 10× номинала (фиксированный порог).
• Тип расцепителя: термомагнитный - сочетает тепловую (перегрузка) и магнитную (короткое замыкание) защиты.
• Степень защиты: IP30 - защита от доступа к опасным частям предметами более 2,5 мм, но не от воды и пыли.
• Тип подключения: болтовое - провода крепятся винтами к контактным зажимам.
• Способ монтажа: на монтажную плиту - требует жёсткой фиксации на металлической поверхности.
• Климатическое исполнение: УХЛ3 - допустимо использование в помещениях с температурой от −40C до +40C и повышенной влажностью.
• Гарантийный срок: 84 месяца - один из самых длинных в классе аналогичных устройств.
• Нормативный документ: ГОСТ Р 50030.2 (МЭК 60947-2) - соответствие международному стандарту на автоматические выключатели.

Совместимость и монтаж

Автоматический выключатель ВА-99М 1250/1250А 3P 35кА устанавливается исключительно на монтажную плиту - не подходит для DIN-рейки. Для правильной сборки требуется подготовить отверстия под болты крепления и обеспечить свободный доступ к контактам. Болтовые зажимы предназначены для медных проводников сечением до 120 мм2. Моторный привод позволяет дистанционно включать/выключать устройство - совместим с внешними командными сигналами. Индикатор положения рычага и указатель расцепления позволяют визуально определить состояние устройства даже после срабатывания.

Безопасность и стандарты

Автоматический выключатель ВА-99М 1250/1250А 3P 35кА соответствует требованиям ГОСТ Р 50030.2 и МЭК 60947-2. Конструкция имеет термостойкий корпус, не поддерживающий горение. Наличие индикатора отключения и указателя расцепления снижает риск случайного включения при обслуживании. Компоненты внутри корпуса изолированы и недоступны при закрытой крышке - соблюдены требования безопасности уровня IP30. Применение в условиях УХЛ3 гарантирует работу в средних широтах России и стран СНГ.

Преимущества

• Фиксированная защита на весь номинал - не требует настройки, что снижает риск ошибок при эксплуатации.
• Моторный привод - возможность автоматизации управления без необходимости открывать щит.
• Чёткая индикация состояния - рычаг и указатель расцепления дают наглядную информацию о работе устройства.
• Высокая отключающая способность - 35 кА обеспечивают защиту даже в сетях с высокими токами КЗ.
• Долгий срок службы - гарантированный срок 84 месяца подтверждает качество материалов и сборки.

Ограничения применения

• Не применяется в открытых помещениях или местах с воздействием воды, пыли, масла - степень защиты IP30 не обеспечивает герметичность.
• Не подходит для установки на DIN-рейку - требует специальной монтажной платы и фиксирующего крепления.
• Защита от перегрузки не регулируется - нельзя адаптировать порог срабатывания под меньшие нагрузки.
• Подключение только болтовое - не предусмотрена быстрая система штекерного подключения.
• Не рекомендован для частых операций включения/выключения - не является аппаратом управления, а лишь защитным устройством.

Примеры использования

• Щиты питания главных двигателей на заводе - защита насосов, компрессоров, воздушных компрессоров.
• Централизованные системы кондиционирования промышленных помещений.
• Питающие линии для сварочных аппаратов большой мощности.
• Распределительные пункты на предприятиях пищевой, химической и металлургической отраслей.

Практические советы

• Перед монтажом проверьте сечение кабелей - они должны соответствовать номинальному току 1250 А (минимум 120 мм2 меди).
• Обеспечьте достаточное охлаждение вокруг аппарата - при длительной работе на пределе возможен перегрев.
• Проверяйте затяжку болтов каждые 6–12 месяцев - ослабление контакта вызывает нагрев и выход из строя.
• Используйте кнопку «Тест» ежеквартально - она имитирует срабатывание защиты и проверяет работоспособность механизма.
• При использовании моторного привода убедитесь, что он правильно подключен к контроллеру - неверная полярность может повредить механизм.
• Не используйте устройство в качестве рубильника - частые ручные операции снизят срок службы контактов.
