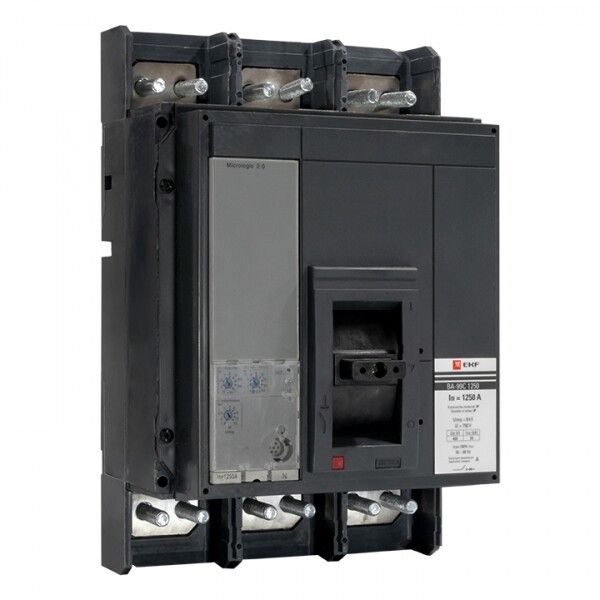

Выключатель автоматический ВА-99C (Compact NS) 1250/1250А 3P 50кА PROxima | mccb99C-1250-1250 EKF

Автоматический выключатель ВА-99C (Compact NS) 1250/1250А 3P 50кА от EKF - надёжное коммутационное устройство для защиты мощных электрических цепей в промышленных объектах. Выполнен в компактном моноблоке с механической индикацией состояния и возможностью удалённого управления через моторный привод. Артикул mccb99c-1250-1250 соответствует серии PROxima.

Назначение и область применения

Автоматический выключатель ВА-99C (Compact NS) 1250/1250А 3P 50кА предназначен для защиты электрических сетей от перегрузок и коротких замыканий. Подходит для использования в распределительных щитах промышленных предприятий, на производствах с высокими нагрузками - например, на участках с крупными двигателями, конвейерами, системами вентиляции и нагрева. Устройство обеспечивает безопасную коммутацию при рабочих токах до 1250 А и напряжении до 690 В.

Технические характеристики

• Номинальный ток: 1250 А
• Количество полюсов: 3
• Номинальная отключающая способность: 50 кА - способен отключить аварийный ток даже при серьёзных повреждениях сети
• Номинальное напряжение: 400–690 В переменного тока
• Тип расцепителя: термомагнитный - сочетает тепловую защиту от длительных перегрузок и магнитную защиту от коротких замыканий
• Диапазон настройки защиты от перегрузки: 450–1250 А - позволяет точно адаптировать порог срабатывания под конкретную нагрузку
• Диапазон регулировки защиты от короткого замыкания: 12 500–12 501 А - узкий интервал, предназначенный для точной координации с другими защитными устройствами
• Степень защиты: IP30 - защищён от доступа к опасным частям и твёрдыми предметами, но не от воды; требует установки внутри электрошкафа
• Моторный привод: да - позволяет дистанционно включать/выключать устройство через внешний сигнал
• Способ монтажа: монтажная плата - крепится на DIN-рейку или специальные площадки в шкафу
• Тип подключения: болтовое - используется для надёжного соединения с медными или алюминиевыми проводниками большого сечения
• Указатель расцепления: да - визуально показывает причину отключения (перегрузка или КЗ)
• Индикатор отключения: возможно установить - позволяет определить состояние устройства без вскрытия корпуса
• Гарантийный срок: 84 месяца

Совместимость и монтаж

Автоматический выключатель ВА-99C (Compact NS) 1250/1250А 3P 50кА совместим с DIN-рейками стандарта EN 60715. Монтаж выполняется на металлической плате внутри распределительного шкафа. Болтовые зажимы рассчитаны на провода сечением до 150 мм2 (медные) - перед подключением проверьте соответствие сечения и крутящий момент затяжки согласно руководству EKF. Для работы с моторным приводом требуется внешнее управление (например, через PLC или кнопочный пункт). Установка индикатора отключения осуществляется дополнительно - он не входит в базовую комплектацию.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC 60947-2 и ГОСТ Р 50030.2. Конструкция выполнена из самозатухающего термостойкого материала, предотвращающего распространение пламени. Наличие указателя расцепления и возможности тестирования механизма снижают риск ошибочных действий при обслуживании. IP30 не допускает использование вне герметичных шкафов - применение в сырых или запылённых средах без дополнительной защиты недопустимо.

Преимущества

• Высокая отключающая способность (50 кА) обеспечивает безопасность даже при значительных аварийных токах
• Широкий диапазон настройки защиты от перегрузки (450–1250 А) позволяет гибко адаптировать устройство под различные типы нагрузок
• Моторный привод и возможность установки индикатора отключения обеспечивают удобство автоматизации и диагностики
• Жёсткая сборка внутренних компонентов повышает долговечность и отказоустойчивость
• Длинный гарантийный срок (7 лет) говорит о высокой надёжности конструкции

Ограничения применения

• Не предназначен для установки на открытом воздухе или во влажных помещениях - степень защиты IP30 требует герметичного шкафа
• Регулировка защиты короткого замыкания имеет очень узкий диапазон (12 500–12 501 А); это ограничивает гибкость настройки и делает устройство подходящим лишь для специализированных схем с жёсткой координацией
• Отсутствие переключающих контактов - нельзя использовать как коммутирующее устройство для управления нагрузкой, только как защитное
• Требуется профессиональный монтаж: болтовое подключение и работа с токами выше 1000 А требуют соблюдения правил безопасности и наличия квалифицированного персонала

Примеры использования

• Защита главного входа в промышленный цех с несколькими тяжёлыми станками
• Щит питания конвейерной линии с двигателями суммарной мощностью более 500 кВт
• Центральный распределительный щит на заводе с напряжением 690 В
• Система резервного питания, где требуется быстрое отключение при КЗ и возможность дистанционного управления

Практические советы

• Перед установкой проверьте, что номинальный ток нагрузки не превышает 1250 А - превышение вызовет постоянные отключения или выход из строя
• Настройте защиту от перегрузки в диапазоне 80–90% от максимального рабочего тока для баланса между надёжностью и отказоустойчивостью
• При использовании моторного привода убедитесь, что источник управления (24 В DC/AC) соответствует требованиям документации EKF
• Регулярно проверяйте работу кнопки «Тест» - она имитирует срабатывание расцепителя и подтверждает исправность механизма
• При замене используйте оригинальные комплектующие - особенно при замене дугогасительных камер, чтобы сохранить класс отключения 50 кА
• Не открывайте корпус при включенном питании - даже при отключении токоведущие части остаются под напряжением до момента отсоединения от сети
