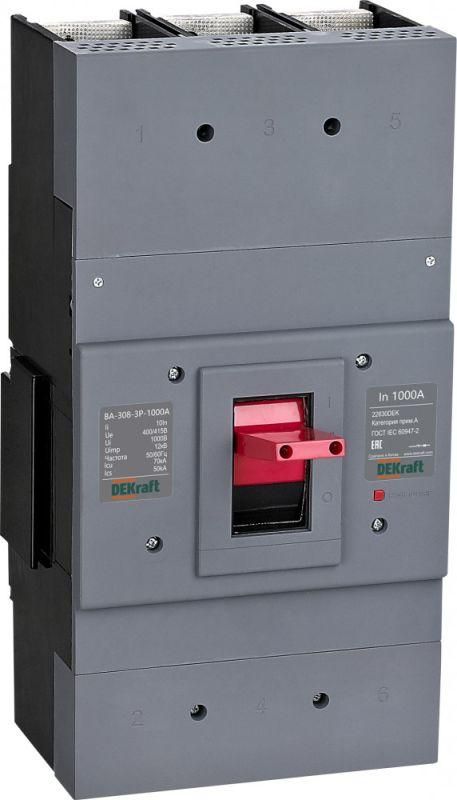

Выключатель автоматический 3п 1000А 70кА ВА-308 DEKraft 22830DEK APC

Автоматический выключатель 3-полюсный 1000А 70кА ВА-308 от DEKraft предназначен для надёжной защиты мощных силовых цепей от перегрузок и коротких замыканий. Этот аппарат серийно выпускается компанией SE (Dekraft) и используется в промышленных распределительных системах с напряжением до 400 В.

Назначение и область применения

Автоматический выключатель 3-полюсный 1000А 70кА ВА-308 защищает электрооборудование в трёхфазных сетях переменного тока частотой 50 Гц. Он обеспечивает безопасную коммутацию и аварийное отключение при превышении допустимого тока или КЗ. Применяется в распределительных щитах крупных предприятий, заводских линиях, насосных станциях, системах HVAC и других объектах с высокими нагрузками.

Технические характеристики

• Тип устройства: Выключатель автоматический в литом корпусе
• Номинальный ток: 1000 А
• Число полюсов: 3
• Номинальная отключающая способность: 70 кА - способен safely отключить максимальный ток короткого замыкания до этого значения
• Номинальное напряжение: 400 В
• Тип расцепителя: Термомагнитный - сочетает тепловую защиту от длительных перегрузок и магнитную - от внезапных КЗ
• Конструктивное исполнение: Стационарное - не предусматривает возможность демонтажа без отключения питания
• Способ монтажа: Монтажная плата - фиксируется болтами прямо на металлическом основании
• Подключение силовой цепи: Болтовое - требует затяжки проводов гаечными ключами
• Управление: Ручной рычажковый привод - включение/выключение осуществляется вручную через рычаг
• Степень защиты: IP00 - открытое исполнение, без внешней защиты от пыли и воды
• Гарантийный срок: 36 месяцев

Совместимость и монтаж

Автоматический выключатель 3-полюсный 1000А 70кА ВА-308 устанавливается исключительно на монтажную плату. Для правильного монтажа необходимо:

• Использовать медные шины или кабеля с сечением, соответствующим 1000 А (обычно ≥ 2×240 мм2)
• Обеспечить плотный контакт при болтовом подключении - момент затяжки указывается в документации завода-изготовителя
• Не применять в компактных ящиках без принудительной вентиляции - из-за IP00 возможен нагрев и риск перегрева окружающих элементов
• Фиксация должна выполняться на вертикальной поверхности, обеспечивающей доступ к рычагу управления

Безопасность и стандарты

Автоматический выключатель 3-полюсный 1000А 70кА ВА-308 соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Номинальная отключающая способность 70 кА гарантирует работу в условиях высоких токов КЗ, типичных для промышленных распределительных пунктов. Отказ от регулируемых расцепителей делает устройство предсказуемым и отказоустойчивым, но исключает настройку порогов срабатывания.

Преимущества

• Высокая отключающая способность (70 кА) позволяет использовать в местах с большой потенциальной энергией КЗ
• Литой корпус обеспечивает механическую прочность и долговечность даже в вибрационных средах
• Термомагнитный расцепитель работает без внешнего питания - надёжно при любых авариях сети
• Простая конструкция снижает вероятность отказа и упрощает диагностику
• Гарантия 3 года - подтверждает качество сборки и материалов

Ограничения применения

• Не для установки в открытых помещениях - степень защиты IP00 не защищает от пыли, влаги и случайного контакта
• Не рекомендован для бытовых или слаботочных систем - слишком большая номинальная мощность
• Нельзя изменять пороги срабатывания - расцепитель нерегулируемый, нельзя адаптировать под специфические условия
• Требуется свободное пространство вокруг аппарата для теплоотвода - запрещено герметично закрывать корпус
• Не совместим с модульными DIN-рейками - монтаж только на монтажную плиту

Примеры использования

• Главный входной автомат в распределительном щите промышленного цеха
• Защита главного питателя станочного парка
• Щитовая система на транспорте (электровозы, метрополитены)
• Централизованная защита группы преобразователей частоты
• Энергоузлы на предприятиях пищевой и химической промышленности

Практические советы

• Перед установкой проверьте соответствие сечения кабелей и зажимов - недостаточно большое сечение вызывает перегрев
• При обслуживании всегда отключайте питание полностью - устройство не имеет видимого разрыва, хотя является стационарным
• Не используйте этот автомат вместо УЗО - он не реагирует на токи утечки
• Для удобства эксплуатации предусмотрите сигнализацию положения рычага (например, цветовые индикаторы)
• При группировке нескольких таких аппаратов соблюдайте минимальные интервалы между ними - требуется воздушное охлаждение
