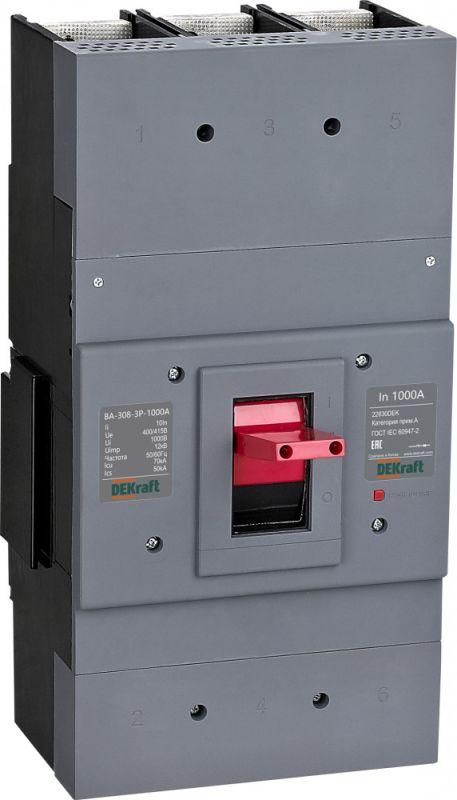

Выключатель автоматический 3п 1250А 70кА ВА-308 DEKraft 22831DEK APC

Автоматический выключатель 3-полюсный 1250А 70кА ВА-308 от DEKraft предназначен для надёжной защиты и коммутации мощных силовых цепей переменного тока. Этот аппарат серии ВА-300 обеспечивает безопасную работу электрооборудования в условиях высоких нагрузок и аварийных режимов, особенно там, где требуется стабильная работа при больших токах КЗ.

Назначение и область применения

Автоматический выключатель 3-полюсный 1250А 70кА ВА-308 используется для распределения электрической энергии и защиты цепей от перегрузок и коротких замыканий. Применяется в трёхфазных сетях напряжением до 400 В, частотой 50 Гц. Подходит для установки в распределительных щитах промышленных предприятий, энергообъектов, транспортных узлах, крупных жилых комплексах и на производствах с высокими потреблениями энергии - например, на участках с большими двигателями, печами, компрессорами или конвейерными системами.

Технические характеристики

• Тип устройства: Выключатель автоматический в литом корпусе
• Номинальный ток: 1250 А - максимальный постоянный ток, который устройство может проводить длительно без перегрева
• Число полюсов: 3 - защищает все три фазы одновременно
• Номинальная отключающая способность: 70 кА - способность безопасно прервать наибольший возможный ток короткого замыкания
• Номинальное напряжение: 400 В - рабочее напряжение сети, для которой рассчитан аппарат
• Тип расцепителя: Термомагнитный - сочетание тепловой защиты от перегрузок и магнитной защиты от КЗ
• Конструктивное исполнение: Стационарное - не предусматривает возможность быстрой замены или перемещения после монтажа
• Способ монтажа: Монтажная плата - закрепляется на металлическом основании через отверстия, требует жесткой фиксации
• Подключение силовой цепи: Болтовое - зажимы для шин или кабелей затягиваются гайками, обеспечивают прочный контакт
• Степень защиты: IP00 - нет защиты от внешних воздействий, работает только внутри закрытого щита
• Управление: Ручной рычажковый привод - включение/выключение осуществляется механически, визуально определяется положение контакта
• Гарантийный срок: 36 месяцев

Совместимость и монтаж

Автоматический выключатель 3-полюсный 1250А 70кА ВА-308 монтируется исключительно на монтажную плату - он не имеет DIN-рейки. Для правильной установки необходимо использовать стальную пластину соответствующего размера с отверстиями под крепёж. Убедитесь, что площадка жёстко закреплена, чтобы избежать вибраций и деформации при работе. Соединение силовых выводов выполняется болтами M10–M12 - используйте подходящие медные шины или кабельные наконечники с моментом затяжки, указанным в руководстве производителя. Обязательно соблюдайте требования по минимальному расстоянию между фазами и заземлению, так как степень защиты IP00 не предохраняет от доступа к токоведущим частям.

Безопасность и стандарты

Автоматический выключатель 3-полюсный 1250А 70кА ВА-308 соответствует требованиям к оборудованию для распределительных сетей до 1000 В AC. Произведён в соответствии с нормами, регламентирующими применение выключателей в литом корпусе. Однако из-за отсутствия степени защиты (IP00) запрещено использование вне герметичных или закрытых распределительных щитов. Наличие термомагнитного расцепителя гарантирует соответствие принципам селективной защиты, но не позволяет настраивать пороги - они фиксированы заводом.

Преимущества

• Высокая отключающая способность (70 кА) - обеспечивает надёжную защиту даже в сетях с большой мощностью КЗ
• Литой корпус - повышенная механическая прочность и долговечность
• Фиксированный термомагнитный расцепитель - отказ от сложных настроек снижает риск человеческой ошибки
• Большой номинальный ток (1250 А) - идеален для крупных промышленных нагрузок
• Гарантия 3 года - свидетельствует о уверенности производителя в качестве сборки

Ограничения применения

• Не допускается установка открытого типа - IP00 требует обязательного помещения внутрь щита
• Невозможно изменить параметры расцепителей - нельзя адаптировать чувствительность под специальные условия
• Отсутствуют функции удалённого управления или сигнализации - управление только вручную
• Не совместим с DIN-рейкой - требует подготовки специальной монтажной платы
• Не рекомендован для помещений с высокой запылённостью или влагой - отсутствие защиты делает аппарат уязвимым

Примеры использования

• Главный входной автомат в промышленном распределительном щите цеха с несколькими станками
• Защита главной трёхфазной шины на складском комплексе с мощными лифтами и конвейерами
• Щит питания насосной станции с тремя двигателями по 400 кВт каждый
• Центральный автомат перед преобразователями частоты в системах HVAC

Практические советы

• Перед монтажом проверьте посадочные отверстия на монтажной плате - они должны точно совпадать с крепёжными проушинами аппарата
• Используйте только качественные болты и шайбы класса прочности 8.8+ - недостаточно плотное соединение вызывает нагрев и выход из строя
• Обеспечьте свободный доступ к рычагу для оперативного отключения в экстренной ситуации
• Не устанавливайте рядом с источниками тепла - температурное влияние может влиять на точность работы терморасцепителя
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивной эксплуатации - окисление увеличивает переходное сопротивление
• Этот автомат - часть серии ВА-300 от DEKraft; аналоги по характеристикам можно найти среди моделей SE (Dekraft), но всегда сравнивайте типоразмеры и крепёж
