Расцепитель независимый к ВА-99С (Compact NS) MX 1250А PROxima | mccb99c-a-22 EKF

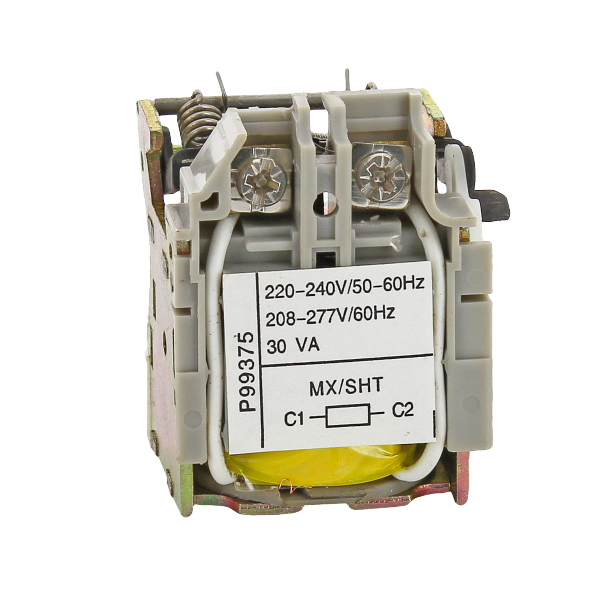

Расцепитель независимый к ВА-99С MX 1250А EKF, PROxima, Compact NS - устройство для удалённого отключения автоматического выключателя по сигналу из внешней цепи. Применяется в системах автоматизации, где требуется дистанционное управление питанием оборудования. Подходит для установки на выключатели серии ВА-99С EKF PROxima.

Назначение и область применения

Расцепитель независимый к ВА-99С MX 1250А EKF, PROxima, Compact NS предназначен для дистанционного отключения автомата при подаче напряжения на его катушку. Он не защищает цепь от перегрузок или КЗ - эти функции выполняет сам выключатель. Расцепитель работает как исполнительное устройство: получает команду (например, от кнопки аварийной остановки, системы безопасности или PLC) и механически размыкает контакты автомата.

Используется в промышленных системах: на станках, конвейерах, насосных станциях, в системах противопожарной защиты, где важно быстрое и надёжное отключение энергии по внешнему сигналу.

Технические характеристики

• Номинальный ток: 1250 А - совместим с выключателями этой же мощности, не предназначена для работы с меньшими автоматами;
• Напряжение питания: 161–295 В переменного тока (AC) - работает в стандартной сети 220–240 В, не поддерживает постоянный ток (DC);
• Тип расцепителя: термомагнитный - означает, что он реагирует на электромагнитный импульс, а не на температурные изменения;
• Подключение: круглый проводник или медная полоса - для монтажа используются шины или кабели с соответствующим сечением, не требует клеммной колодки;
• Количество контактов: 0 - не имеет собственных коммутируемых контактов, действует исключительно через механизм отключения автомата;
• Совместимость: да - подходит ко всем моделям серии ВА-99С EKF PROxima, вне зависимости от номинала (до 1250 А).

Совместимость и монтаж

Расцепитель независимый к ВА-99С MX 1250А EKF, PROxima, Compact NS устанавливается в специальное гнездо на корпусе автомата под фальш-панелью. Монтаж возможен только на выключатели серии ВА-99С EKF PROxima. Устройство не совместимо с другими сериями, даже от EKF.

При установке:

• Предварительно поднимите фальш-панель выключателя;
• Вставьте расцепитель до щелчка - он фиксируется механически;
• Провода управления (сечение до 1,5 мм2) подключаются к внутренней клемме, доступной после снятия крышки;
• Проводники выводятся в боковой паз корпуса - не допускается перегиб или зажим кабелей между деталями.

Не используйте провода больше 1,5 мм2 - это повредит клемму и нарушит контакт.

Безопасность и стандарты

Устройство соответствует требованиям к компонентам для распределительных устройств, применяемых в промышленной автоматике. Сертифицировано для работы в условиях, предусмотренных ГОСТ Р 50030.2 и IEC 60947-2. Нет открытых токоведущих частей - безопасен при установленном корпусе выключателя.

Преимущества

• Универсальная совместимость - один тип расцепителя подходит ко всей линейке ВА-99С EKF PROxima;
• Механическая надёжность - отключение происходит без задержек, даже при слабом сигнале управления;
• Простой монтаж - не требует сверления, дополнительных креплений или доработки корпуса;
• Стандартное напряжение питания - работает от обычной однофазной сети 220 В без преобразователей.

Ограничения применения

• Не работает при отсутствии напряжения в цепи управления - при обрыве провода или отключении питания расцепитель не активируется;
• Не поддерживает постоянный ток (DC) - нельзя использовать с источниками 24 В DC без переходника;
• Не заменяет расцепитель минимального напряжения (MN) - не отключает при просадке напряжения в сети, только по активному сигналу;
• Не применяется с выключателями других серий - даже если они имеют аналогичный номинал.

Примеры использования

• Автоматическая остановка станка при срабатывании датчика безопасности;
• Отключение группы оборудования при пожарной тревоге;
• Дистанционное отключение в системе SCADA по команде с пульта управления;
• Энергосбережение - отключение неиспользуемого участка линии по таймеру.

Практические советы

• Выбирайте расцепитель независимый к ВА-99С MX 1250А EKF, PROxima, Compact NS только для выключателей с таким же номиналом - 1250 А. Для меньших автоматов (например, 800 А) нужен другой вариант;
• Проверяйте целостность цепи управления перед запуском - обрыв провода = невозможность отключения;
• При использовании в вибрационных средах (станки, конвейеры) закрепляйте провода хомутиками - свободные провода могут перетираться;
• Не устанавливайте расцепитель в условиях повышенной влажности без герметизации входа кабеля - хотя IP-класс не указан, попадание воды в клеммы вызывает отказ.
