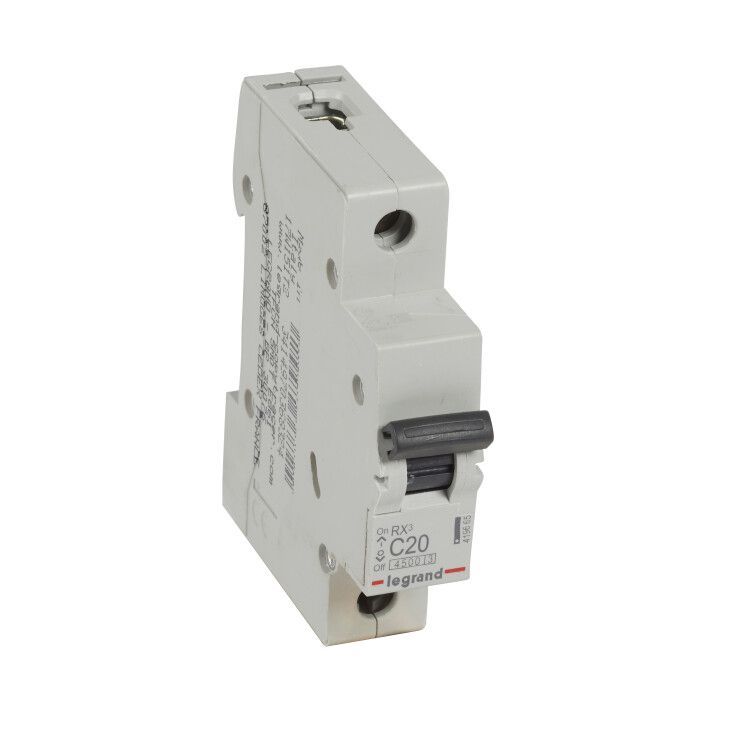

Выключатель автоматический однополюсный RX3 4500 20А C 4,5кА | 419665 Legrand

Автоматический выключатель RX3 20 А 4,5 кА C - надёжное устройство для защиты электропроводки от перегрузок и коротких замыканий в бытовых и промышленных сетях. Производится брендами Legrand и IEK, артикул 419665, соответствует стандарту МЭК 60947-2.

Назначение и область применения

Автоматический выключатель RX3 20 А 4,5 кА C предназначен для защиты однофазных цепей переменного тока от сверхтоков - перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых домов, офисов, производственных помещений и объектов коммерческой недвижимости. Применяется в сетях с напряжением до 230 В, частотой 50–60 Гц.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Номинальное напряжение: 230 В (макс. рабочее - 400 В)
• Отключающая способность: 4,5 кА - способность безопасно прервать ток короткого замыкания
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала, подходит для нагрузок с умеренным пуском (например, освещение, нагреватели, насосы)
• Количество полюсов: 1 - защищает одну фазу
• Тип тока: переменный (AC)
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать медные провода до этого сечения
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и воды
• Модульная ширина: 1 модуль - занимает 17,5 мм на DIN-рейке
• Глубина монтажа: 44 мм - требуемый зазор за щитом
• Рабочая температура: от 0 C - не рекомендуется для холодных необогреваемых помещениях
• Класс токоограничения: 3 - высокая скорость отключения при КЗ, снижает тепловую нагрузку на проводку
• Степень загрязнения: 2 - допустимо использование в помещениях с обычной запылённостью
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат, но с контролируемой влажностью
• Нормативный документ: МЭК 60947-2

Совместимость и монтаж

Автоматический выключатель RX3 20 А 4,5 кА C монтируется на стандартную DIN-рейку шириной 35 мм. Совместим с гребенчатыми шинами для параллельного питания нескольких автоматов. Устанавливается в щитках с достаточным свободным местом - глубина монтажа составляет 44 мм. Напряжение изоляции 400 В обеспечивает безопасность при работе в трёхфазных системах (при использовании одного полюса). Подключение кабеля осуществляется винтовыми зажимами - оптимальное сечение 1,5–25 мм2. Не предусматривается возможность установки дополнительных модулей (дифференциальная защита, блокировки, сигнализация).

Безопасность и стандарты

Выключатель соответствует международному стандарту МЭК 60947-2 и сертифицирован для применения в соответствии с требованиями МЭК 60898-1. Класс токоограничения 3 гарантирует быстрое отключение при аварийных токах, что снижает риск возгорания. Конструкция исключает доступ к токоведущим частям при закрытом корпусе (IP20). Работает в условиях класса загрязнения 2 - то есть в типичных сухих помещениях без агрессивной пыли или влаги.

Преимущества

• Высокая отключающая способность (4,5 кА) - надёжно работает даже при серьёзных КЗ
• Характеристика “C” - идеальна для смешанных нагрузок: светильники, обогреватели, малые двигатели
• Минимальная ширина (1 модуль) - экономит место в щите
• Поддержка гребёнок - удобно организовать питание группы автоматов
• Совместимость с продуктами Legrand и IEK - легко заменить аналогичными изделиями одной серии

Ограничения применения

• Не подходит для установки вне помещений - степень защиты IP20 не защищает от влаги и пыли
• Рабочая температура начинается от 0 C - не использовать в неотапливаемых помещениях зимой
• Нельзя подключать устройства дифференциального тока (УЗО) или другие модули - конструкция не предусматривает расширяемость
• Не предназначен для защиты цепей с высокими пусковыми токами (например, мощные компрессоры, большие насосы) - лучше выбрать характеристику D
• Один полюс - нельзя применять для двухфазных или трёхфазных цепей без дополнительных аппаратов

Примеры использования

• Защита осветительных групп в квартире или офисе
• Обеспечение безопасности розеточных контуров с бытовой техникой
• Щитовая защита нагревательных приборов (бойлеры, радиаторы)
• Контур питания маломощных насосов, вентиляторов, конвекторов
• Фазовый автомат в распределительном щите промышленного оборудования

Практические советы

• Выбирая автомат RX3 20 А 4,5 кА C, проверьте сечение кабеля - не используйте провода меньше 1,5 мм2 и больше 25 мм2
• При сборке щита убедитесь, что глубина монтажа (44 мм) не препятствует закрыванию крышки
• Для защиты от поражения током требуется отдельное УЗО - этот автомат не выполняет эту функцию
• Если нагрузка имеет высокий пусковой ток (например, двигатель >1,5 кВт), выбирайте характеристику D вместо C
• При замене старого автомата - совпадают ли параметры: ток, характеристика, количество полюсов, тип монтажа
• Не устанавливайте в сырых, пыльных или неотапливаемых местах - даже при наличии UHL4 климатического исполнения
