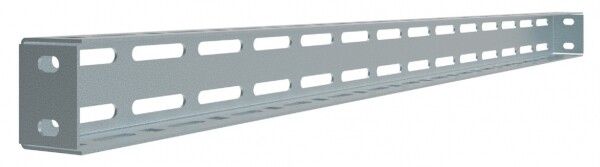

Поперечная рейка специальная FORT для крепления к вертикальным рейкам корпуса шириной 1000 (4шт.) EKF PROxima | FPR10V

Рейка поперечная специальная FORT для крепления к вертикальным рейкам для корпуса шириной 1000 мм (4 шт) - это комплект из четырёх металлических планок, предназначенных для установки оборудования внутри шкафов серии FORT от EKF. Эти рейки обеспечивают надёжную фиксацию устройств на вертикальных направляющих, особенно в условиях промышленного использования, где важна устойчивость и долговечность.

Назначение и область применения

Рейка поперечная специальная FORT используется для монтажа аппаратуры - автоматических выключателей, контакторов, реле, преобразователей частоты - внутри шкафов серии FORT. Она крепится к вертикальным профильным рейкам корпуса, формируя горизонтальные точки крепления. Подходит для сборки силовых НКУ, систем автоматизации и управления, где требуется плотная и жёсткая компоновка оборудования. Применяется в промышленных объектах: на заводах, в насосных станциях, распределительных пунктах.

Технические характеристики

• Материал: сталь оцинкованная - обеспечивает corrosion resistance и долгий срок службы даже в средах с повышенной влажностью
• Толщина материала: 1,5 мм - совпадает с толщиной профиля корпусов серии FORT, гарантирует одинаковую жёсткость всей конструкции
• Форма просечки: квадратное отверстие и продольный паз - позволяет использовать болты M6 и фиксировать оборудование с возможностью регулировки положения вдоль рейки
• Исполнение: специальный профиль - оптимизирован для точного зацепления с вертикальными рейками шкафов FORT
• Количество в комплекте: 4 штуки - рассчитано на полноценное оснащение одного шкафа шириной 1000 мм
• Гарантийный срок: 60 месяцев - подтверждает высокую надёжность материалов и технологии производства

Совместимость и монтаж

Рейка поперечная специальная FORT совместима исключительно с шкафами серии FORT от EKF, имеющими вертикальные профили с шагом крепления 50 мм. Установка выполняется путём вставки краёв рейки в пазы вертикальных стоек и последующего закрепления саморезами или болтами через квадратные отверстия. Монтаж не требует дополнительных крепёжных деталей - все элементы взаимодействуют по принципу “замок-паз”. Для удобства сборки рекомендуется начинать с нижней рейки и двигаться вверх, проверяя уровень каждой планки.

Преимущества

• Высокая механическая прочность благодаря оцинкованной стали толщиной 1,5 мм - выдерживает нагрузки от тяжёлых модулей
• Продольный паз позволяет легко перемещать оборудование вдоль рейки без демонтажа
• Квадратные отверстия стандартизированы под болты M6 - совместимы с большинством промышленных креплений
• Цельногнутый профиль снижает риск деформации при затяжке крепежа
• Одинаковая толщина с корпусом обеспечивает единый уровень плоскости монтажа

Ограничения применения

Рейка поперечная специальная FORT несовместима с другими сериями шкафов (например, PROxima, EKF Standard, KDK). Её нельзя использовать вне шкафов серии FORT - форма профиля уникальна. Также не рекомендуется применять её для крепления оборудования массой более 30 кг на одну рейку без дополнительной поддержки. Не предназначена для наружной установки или работы в агрессивных химических средах - хотя оцинкование повышает устойчивость, она не заменяет герметичную защиту.

Примеры использования

• Крепление автоматических выключателей ABB S200 в шкафу FORT на производстве
• Установка частотных преобразователей Danfoss VLT на вертикальной стенке шкафа управления насосной станцией
• Фиксация реле времени и терморегуляторов в щите автоматизации технологической линии
• Сборка распределительного щита с несколькими уровнями оборудования в пищевой промышленности

Практические советы

• Перед монтажом проверьте, что вертикальные рейки шкафа FORT не деформированы - искривление может помешать правильному заходу поперечной рейки
• Не перетягивайте болты - оцинкованная сталь толщиной 1,5 мм может треснуть при чрезмерном усилии
• Для равномерного распределения нагрузки используйте минимум две поперечные рейки на каждые 600 мм высоты оборудования
• При необходимости можно комбинировать эти рейки с монтажными платами FORT - они дополняют друг друга в сложных схемах
• Артикул fpr10v указывает именно на этот тип рейки; другие артикулы EKF (например, fpr12v) подходят для других габаритов - не путайте!
