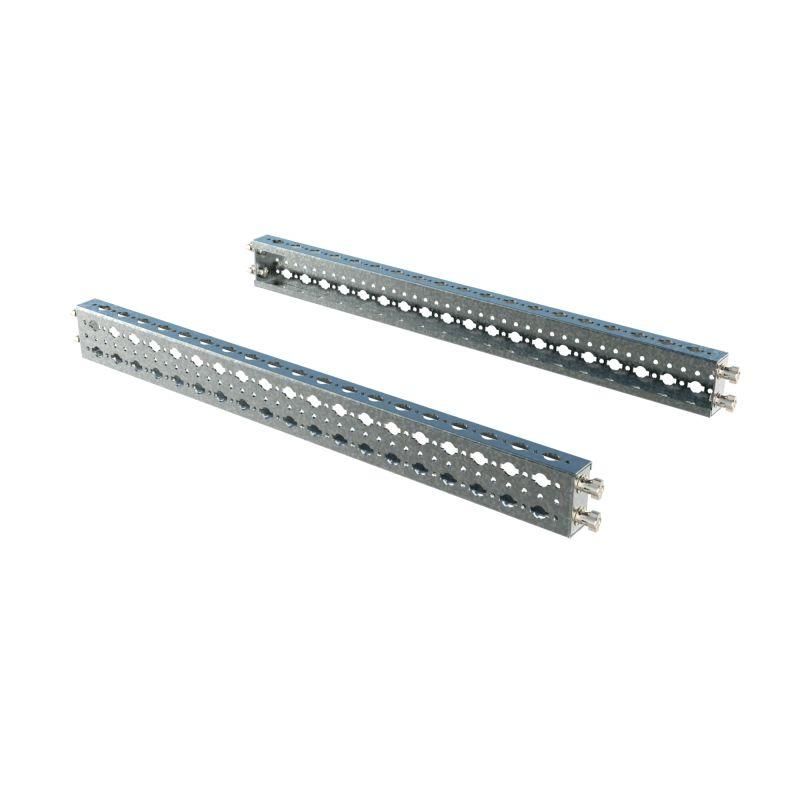

Рейка поперечная для шкафов CQE N Ш=400 мм, комплект 2 шт | R5NPW400 DKC ДКС

Рейка поперечная для шкафов CQE N ширина 400 мм, комплект 2 шт. (ГСИ, ГСИ-н) от DKC используется для жесткой фиксации оборудования внутри шкафов серии CQE N. Комплект из двух реек обеспечивает надежную опору для шинных трасс, модульных устройств и других элементов распределительной аппаратуры.

Назначение и область применения

Рейки поперечные применяются для создания внутренних несущих платформ в силовых и автоматизированных шкафах. Они устанавливаются перпендикулярно вертикальным направляющим и служат основой для крепления DIN-рейок, трансформаторов, контакторов, частотных преобразователей и других компонентов. Применяются в системах управления технологическими процессами, на производствах, в энергообъектах и объектах ЖКХ.

Технические характеристики

• Ширина: 400 мм - соответствует стандартному внутреннему габариту шкафов CQE N;
• Количество в комплекте: 2 штуки - обеспечивают равномерную нагрузку по всей глубине шкафа;
• Материал: сталь - высокая механическая прочность, устойчивость к деформациям;
• Цвет: натуральный - поверхность без покрытия, готова к дальнейшей обработке или окраске при необходимости;
• Серия совместимости: RAM power - часть унифицированной системы крепления DKC.

Совместимость и монтаж

Рейка поперечная для шкафов CQE N ширина 400 мм, комплект 2 шт. (ГСИ, ГСИ-н) рассчитана исключительно на использование со шкафами серии CQE N. Устанавливается между уже закрепленными вертикальными рейками по глубине корпуса. Крепление выполняется через предварительно просверленные отверстия или специальные зажимы, предусмотренные конструкцией шкафа. Для точного расположения рекомендуется использовать уровень и контрольный замер расстояния между боковыми стенками.

Преимущества

• Высокая жесткость благодаря материалу - позволяет выдерживать значительные весовые нагрузки без прогиба;
• Унифицированная система - полностью совместима с другими элементами серий RAM power и CQE N;
• Простота монтажа - требует минимальных усилий и инструментов;
• Поддержка стандарта - гарантирует соответствие требованиям к организации внутреннего пространства шкафов согласно IEC 61439.

Ограничения применения

• Не шкафы другой ширины - например, 600 мм или 800 мм; требуется другая модель рейки;
• Не предназначен для внешней установки - отсутствует защита от коррозии и воздействия окружающей среды;
• Не работает как самостоятельный несущий элемент - требует наличия вертикальных стоек шкафа;
• Не имеет антивибрационных или электроизолирующих свойств - при работе с чувствительной аппаратурой необходимо применять дополнительные демпферы или изоляционные прокладки.

Примеры использования

• Фиксация DIN-реек с автоматическими выключателями в щите управления насосной станцией;
• Установка трансформаторов питания и блоков защиты в шкафе АВР;
• Крепление частотных преобразователей и терморегуляторов на производстве;
• Обустройство распределительных пунктов в помещениях с повышенной влажностью (при условии герметизации самого шкафа).

Практические советы

• Перед монтажом проверьте, что расстояние между вертикальными рейками точно равно 400 мм - допуск +-1 мм влияет на плотность посадки;
• Если планируете крепить тяжелые устройства (например, большие трансформаторы), используйте дополнительно болты и контргайки вместо самонарезающихся винтов;
• Для долговечности в условиях сырости можно самостоятельно обработать поверхность антикоррозийным составом - рейка выполнена из стали без покрытия;
• Комплект из двух реек следует располагать симметрично - одна ближе к передней части шкафа, вторая - к задней, чтобы минимизировать прогиб под нагрузкой.
