Рейка для фиксации кабеля FORT корпуса шириной 400мм (2 шт.) EKF PROxima | FRF4

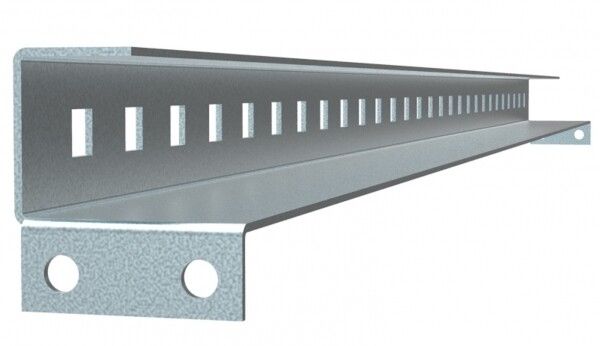

Рейка для фиксации кабеля для корпуса шириной 400 (2 шт.) от EKF - это комплект из двух оцинкованных стальных реек, предназначенных для надёжного крепления кабелей внутри шкафов серии FORT. Артикул frf4 обеспечивает совместимость с корпусами этой серии, особенно при использовании в промышленных системах автоматизации.

Назначение и область применения

Рейка для фиксации кабеля для корпуса шириной 400 (2 шт.) используется для упорядоченного и безопасного крепления силовых и слаботочных кабелей внутри шкафов серии FORT. Подходит для установки в промышленных щитах, где требуется организованная маршрутизация проводов - например, в системах автоматизации, НКУ на токи до 4000 А, станках и конвейерах. Каждый комплект содержит две рейки, что позволяет закрепить кабели с обеих сторон внутреннего пространства шкафа.

Технические характеристики

• Тип изделия: плата монтажная (реально - кабельная рейка для фиксации)
• Материал: сталь оцинкованная - устойчивость к коррозии в условиях повышенной влажности и запылённости
• Толщина материала: 1,5 мм - соответствует жёсткости каркаса шкафов FORT, обеспечивает прочную фиксацию
• Покрытие: оцинкованное - защищает от ржавчины, не требует дополнительной антикоррозийной обработки
• Форма отверстий: квадратные - позволяют использовать специальные зажимы или хомуты с квадратным основанием, исключают проскальзывание
• Гарантийный срок: 60 месяцев - подтверждает долговечность в промышленной среде

Совместимость и монтаж

Рейка для фиксации кабеля для корпуса шириной 400 (2 шт.), артикул frf4, рассчитана исключительно на использование в шкафах серии FORT от EKF. Установка осуществляется на предварительно подготовленные направляющие или крепёжные точки внутри корпуса. Отличается точным соответствием габаритам и расположению отверстий в стенках шкафов FORT. Монтаж выполняется с помощью самонарезающих винтов или заклёпок через квадратные отверстия. Не рекомендуется применять с другими сериями шкафов - возможна некорректная посадка и снижение надёжности крепления.

Безопасность и стандарты

Рейка изготовлена в соответствии с требованиями к материалам, используемым в промышленных электроустановках. Совместима со шкафами FORT, имеющими сертификаты на соответствие степени защиты IP31/IP54 и сейсмостойкость 8 баллов по MSK. Применение оцинкованной стали гарантирует отсутствие выделений токсичных веществ при нагреве, что важно для замкнутых помещений.

Преимущества

• Высокая механическая прочность благодаря толщине 1,5 мм - выдерживает нагрузки от большого количества кабелей
• Оцинкованное покрытие - не требует обслуживания, служит десятилетиями даже в агрессивной среде
• Квадратные отверстия обеспечивают плотную фиксацию крепёжных элементов - минимизирует люфт и случайное выпадение хомутов
• Комплект из двух реек - оптимальное решение для равномерного распределения кабелей по обеим сторонам шкафа

Ограничения применения

Рейка не предназначена для самостоятельного крепления к стенам или внешним поверхностям - она работает только внутри шкафов серии FORT. Не подходит для крепления тяжёлых жёстких кабелей без дополнительной поддержки. Не следует использовать в средах с постоянным воздействием открытого огня или агрессивными химическими веществами - хотя оцинковка устойчива, её защитные свойства ограничены.

Примеры использования

• Крепление питающих кабелей к входным группам в шкафах управления насосными станциями
• Закрепление сигнальных проводов от датчиков в системах автоматизации производства
• Организация трассировки кабелей между модулями ПЛК в шкафах FORT на пищевых и химических предприятиях
• Фиксация кабелей в шкафах с IP54 в условиях повышенной влажности - например, на объектах водоснабжения

Практические советы

• Перед монтажом проверьте, чтобы квадратные отверстия на рейке точно совпадали с местами крепления в корпусе - не применяйте силу при установке
• Используйте только хомуты или зажимы с квадратным основанием - круглые или прямоугольные будут болтаться
• Не перегружайте одну рейку более чем 15–20 кабелями одновременно - это может вызвать прогиб и потерю удерживающей способности
• При необходимости можно комбинировать эту рейку с другими аксессуарами серии PROxima - например, с пластронами для защиты от прикосновения
• Артикул frf4 всегда заказывается комплектом из двух реек - одна рейка не будет работать эффективно в шкафах шириной 400 мм
