Поперечная рейка специальная FORT для крепления к вертикальным рейкам корпуса шириной 400 (4шт.) EKF PROxima | FPR4V

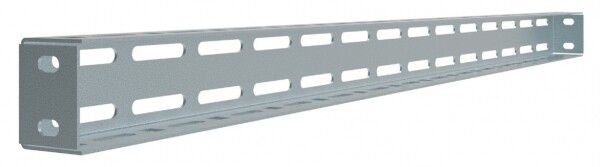

Рейка поперечная специальная FORT для крепления к вертикальным рейкам для корпуса шириной 400 мм (4 шт) - это комплект из четырёх металлических планок, предназначенных для установки оборудования внутри шкафов серии FORT от EKF. Эти рейки обеспечивают надёжную фиксацию устройств на вертикальных направляющих, особенно в условиях промышленного использования, где важна устойчивость и долговечность.

Назначение и область применения

Рейка поперечная специальная FORT используется для монтажа аппаратуры - автоматических выключателей, контакторов, реле, преобразователей частоты - на внутренних вертикальных рейках шкафов серии FORT. Подходит для сборки силовых распределительных щитов, систем автоматизации и НКУ с током до 4000 А. Применяется в промышленных объектах: на заводах, в насосных станциях, на энергообъектах и других местах с повышенными требованиями к прочности конструкций.

Технические характеристики

• Материал: сталь оцинкованная - обеспечивает corrosion resistance и долгий срок службы даже в условиях повышенной влажности
• Толщина материала: 1,5 мм - соответствует жёсткости каркаса шкафов FORT, предотвращает деформацию под нагрузкой
• Форма просечки: квадратное отверстие и продольный паз - позволяет фиксировать оборудование с помощью болтов и гаек, а также легко регулировать положение крепёжных элементов
• Исполнение: специальный профиль - оптимизирован для совмещения с вертикальными рейками шкафов FORT
• Количество в комплекте: 4 штуки - хватает для полноценной установки на одном уровне шкафа шириной 400 мм
• Покрытие: оцинкованное - защищает от ржавчины, не требует дополнительной антикоррозийной обработки
• Гарантийный срок: 60 месяцев - подтверждает высокую надёжность материалов и технологии производства

Совместимость и монтаж

Рейка поперечная специальная FORT совместима исключительно с шкафами серии FORT от EKF, имеющими вертикальные монтажные рейки с шагом 50 мм. Установка выполняется путём вставки торцов реек в пазы вертикальных направляющих - без дополнительных крепёжных деталей. Крепление оборудования осуществляется через квадратные отверстия с использованием М4–М6 болтов. Для точного расположения используйте продольный паз - он даёт возможность перемещать крепёж вдоль рейки без демонтажа.

Безопасность и стандарты

Рейка изготовлена в соответствии с требованиями к конструкциям шкафов серии FORT, которые имеют сертификат соответствия на сейсмостойкость 8 баллов по шкале MSK. Это гарантирует сохранение целостности монтажа при механических воздействиях. Покрытие соответствует нормам для промышленного оборудования - не содержит токсичных веществ и безопасно при эксплуатации в закрытых помещениях.

Преимущества

• Высокая жёсткость благодаря толщине 1,5 мм - не прогибается под весом тяжёлого оборудования
• Оцинкованное покрытие - не нуждается в обслуживании, устойчиво к влаге и перепадам температур
• Продольный паз + квадратные отверстия - позволяют точно и гибко располагать устройства
• Совместимость с сертифицированными шкафами FORT - снижает риск нарушений при проверках и аудите
• Комплект из 4 штук - полностью заполняет ширину 400 мм, не требует докупки дополнительных элементов

Ограничения применения

Рейка не предназначена для использования вне шкафов серии FORT - её форма и размеры рассчитаны именно под их конструкцию. Не рекомендуется применять для горизонтального монтажа или в качестве основной несущей рамы. Также не следует использовать с оборудованием, масса которого превышает допустимые нагрузки для одного крепёжного отверстия (не более 15 кг на точку). Не подходит для открытых площадок без защиты от осадков - хотя материал оцинкован, сама рейка не имеет степени защиты IP.

Примеры использования

• Установка автоматических выключателей в шкафу управления насосной станцией
• Крепление модулей PLC и реле в системе автоматизации цеха
• Монтаж преобразователей частоты на вертикальных рейках шкафа FORT в пищевой промышленности
• Сборка распределительного щита с током до 4000 А на промышленном предприятии

Практические советы

• Перед монтажом проверьте, что вертикальные рейки шкафа FORT имеют правильный шаг - 50 мм, иначе рейка не войдёт
• Не затягивайте болты слишком сильно - это может повредить оцинкованное покрытие и вызвать трещины в металле
• Если требуется изменить расположение оборудования после монтажа - используйте продольный паз для свободного сдвига креплений
• Для шкафов шириной больше 400 мм потребуется дополнительный комплект - одна рейка рассчитана только на 400 мм
• Храните в сухом месте - хоть материал оцинкован, длительное воздействие влаги может снизить срок службы
