Комплект из 2-х реек для фикс. кабеля шкафа CQE/DAE 400мм DKC R5PAC40 ДКС R5RPAC40

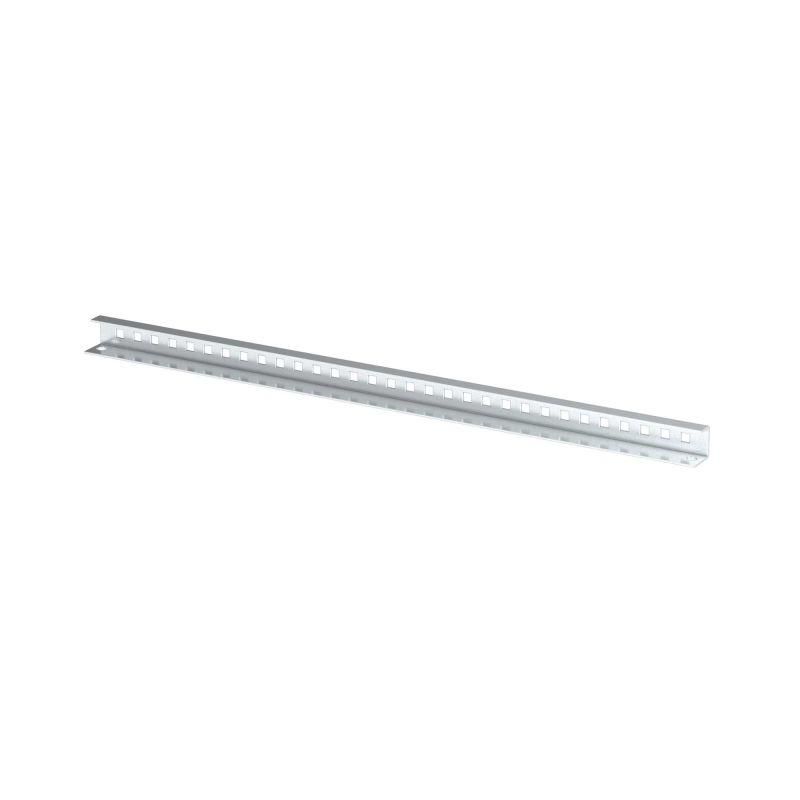

Рейка для фиксации кабеля для шкафов CAE, CQE, DAE Ш=400мм, упаковка 2шт. от бренда DKC (ДКС) - металлическая направляющая для организации и крепления кабелей внутри шкафов серии RAM block. Артикулы r5pac40 и r5rpac40 предназначены для компактного и безопасного распределения проводов в шкафах шириной 400 мм.

Назначение и область применения

Рейка используется для фиксации силовых и слаботочных кабелей внутри шкафов автоматизации, управления и релейной защиты. Применяется в шкафах серий CAE, CQE и DAE, где важно сохранить порядок проводов, исключить перегибы и механические повреждения. Подходит для промышленных объектов, энергообъектов, заводских линий и систем АСУ ТП.

Технические характеристики

• Тип изделия: рейка монтажная
• Установочная ширина: 400 мм
• Материал: оцинкованная сталь
• Цвет: 7035 (серый матовый)
• Количество в упаковке: 2 штуки

Совместимость и монтаж

Рейка совместима только со шкафами серии RAM block шириной 400 мм - CAE, CQE, DAE. Крепится с помощью саморезов или заклепок к стенкам шкафа или внутренней поверхности двери. Отдельные отверстия для крепления уже выполнены в конструкции - дополнительная подготовка не требуется. Учитывайте, что рейка не рассчитана на нагрузку выше массы кабелей; она не служит опорой для тяжелых устройств.

Безопасность и стандарты

Изготовлена из оцинкованной стали, что обеспечивает устойчивость к коррозии в условиях повышенной влажности. Соответствует требованиям к долговечности и безопасности, предъявляемым к элементам внутри шкафов серии RAM block, которые имеют степень ударопрочности IK10. Материал не выделяет токсичных веществ при нагреве.

Преимущества

• Оцинкованная сталь - устойчива к ржавчине даже в агрессивной среде
• Фиксирует кабели плотно, снижает риск спутывания и перетирания
• Не требует специального инструмента для установки
• Поддерживает чистую и организованную проводку, ускоряет обслуживание и диагностику

Ограничения применения

• Не применяется в шкафах другой ширины - 400 мм является жестким ограничением
• Не предназначен для крепления тяжелого оборудования (например, преобразователей частоты, контакторов)
• Не рекомендовано использовать вне закрытых шкафов - открытое расположение снижает срок службы
• Не совместима с шкафами других серий (не подходит для SAE, TAE и аналогов)

Примеры использования

• Фиксация кабелей питания и сигнала в шкафу управления насосной станцией типа DAE
• Упорядочивание слаботочных линий связи в шкафу автоматизации технологического процесса CQE
• Закрепление кабелей от датчиков температуры и давления в шкафу CAE на пищевом производстве

Практические советы

• Перед монтажом проверьте, что шкаф имеет точный размер 400 мм - отклонение более +-2 мм затруднит установку
• Используйте пластиковые хомутики или кабельные стяжки для фиксации кабелей на рейке - они не царапают покрытие
• При необходимости можно резать рейку болгаркой с диском по металлу - после резки обработайте кромки напильником
• Для удобства обслуживания располагайте рейку рядом с зажимами и клеммными колодками
• Упаковка содержит две рейки - одна обычно крепится на боковой стенке, вторая - на двери или противоположной стенке
