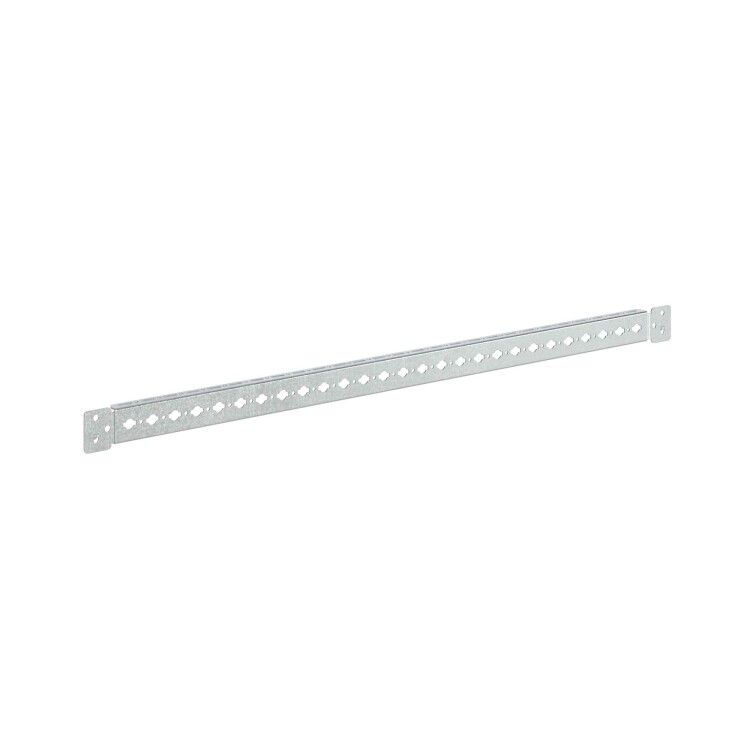

Рейка боковая для шкафов CQE глубиной 400 мм, 1 упаковка - 4 шт. | R5NTLE400 DKC ДКС

Рейка боковая для шкафов CQE глубиной 400 мм - элемент крепления для внутренней сборки шкафов серии CQE и CQE N. Упаковка содержит четыре рейки, каждая из которых установлена по глубине корпуса и обеспечивает точное фиксирование оборудования. Артикул r5ntle400 от DKC (ДКС) соответствует системному исполнению RAM block.

Назначение и область применения

Рейка боковая для шкафов CQE глубиной 400 мм используется для крепления электротехнического оборудования внутри шкафов управления, распределительных щитов и автоматизированных систем. Подходит для монтажа модулей, контакторов, реле, блоков питания и других устройств с креплением на DIN-рейку или через крепёжные отверстия. Применяется в промышленной автоматизации, энергетике, машиностроении и на объектах с высокими требованиями к компактности и надёжности.

Технические характеристики

• Высота профиля: 400 мм
• Ширина: 400 мм
• Материал: оцинкованная сталь толщиной 1,5 мм
• Покрытие: цинковое - устойчиво к коррозии
• Перфорация: шаг 25 мм - позволяет фиксировать оборудование в любом положении
• Количество монтажных плоскостей: одна - для установки вдоль боковой стенки шкафа
• Способ монтажа: защелкивание - без инструментов
• Количество модулей: один - одиночная рейка, не составная
• Исполнение: системное - совместимо с конструкцией шкафов CQE и CQE N
• Упаковка: 4 штуки в одной упаковке

Совместимость и монтаж

Рейка bоковая для шкафов CQE глубиной 400 мм устанавливается исключительно в шкафы серий CQE и CQE N. Монтаж осуществляется путём защелкивания в специальные направляющие на боковых стенках корпуса - не требует сверления или болтов. Для крепления оборудования к перфорированной поверхности используются закладные гайки R5NCNM6. Каждая рейка рассчитана на нагрузку до 15 кг равномерно распределённого веса. Не совместима с другими сериями шкафов, включая CQ, CQF и сторонние модели.

Преимущества

• Оцинкованное покрытие повышает долговечность в условиях повышенной влажности и агрессивной среды
• Перфорация с шагом 25 мм даёт гибкость в расположении оборудования - можно менять схему сборки без замены рейки
• Защелкивающийся крепёж ускоряет сборку и снижает трудозатраты
• Стандартная высота 400 мм соответствует типовым размерам шкафов CQE - не требуется подрезка
• Четыре рейки в упаковке позволяют собрать полноценный боковой контур одного шкафа

Ограничения применения

• Не применяется вне шкафов CQE и CQE N - несовместима с другими системами
• Не предназначена для вертикального крепления на потолке или полу
• Запрещено использование без закладных гаек R5NCNM6 - самонарезающие винты и обычные болты не обеспечивают надёжного соединения
• Не рекомендуется для монтажа тяжёлых устройств массой более 15 кг на одну рейку
• Не выдерживает механические удары и вибрацию выше нормативных значений для промышленных шкафов

Примеры использования

• Фиксация модульных реле и контакторов в шкафу управления насосной станции
• Установка блока питания и PLC в распределительном щите на заводе
• Крепление терморегуляторов и датчиков в шкафу системы вентиляции
• Сборка контрольного пульта на конвейере с частотным регулированием

Практические советы

• Перед монтажом проверьте, что глубина вашего шкафа точно соответствует 400 мм - отклонение даже на 5 мм может помешать защелкиванию
• Используйте только оригинальные закладные гайки R5NCNM6 - аналоги часто имеют неверный шаг резьбы или меньшую прочность
• При необходимости увеличить жесткость конструкции - комбинируйте две рейки по диагонали, но не перегружайте одну плоскость
• Для удобства сборки - начинайте с установки нижних реек, затем поднимайтесь вверх
• Артикул r5ntle400 всегда заказывайте в комплекте из четырёх единиц - этого достаточно для полной сборки одного шкафа CQE
