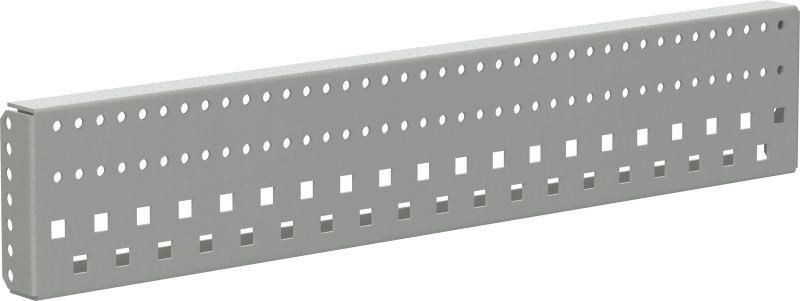

Рейка боковая усиленная 400 (2шт/компл) FORMAT - FO-00-RSB-040 IEK

Рейка боковая усиленная 400 (комплект 2 шт) от IEK (ИЭК) - это металлическая направляющая для надёжного крепления воздушных автоматических выключателей в распределительных щитах. Комплект из двух реек обеспечивает устойчивую фиксацию оборудования с повышенной механической нагрузкой, особенно в условиях частых вибраций или тяжёлых аппаратов. Артикул fo-00-rsb-040 относится к серии FORMAT, предназначенной для промышленного использования.

Назначение и область применения

Рейка боковая усиленная 400 используется для установки воздушных автоматических выключателей в силовых щитах. Её применяют там, где требуется высокая жесткость крепления - например, при монтаже АВ с большим весом или в местах с вибрациями. Подходит для промышленных объектов, энергообъектов, заводских панелей управления и распределительных устройств.

Технические характеристики

• Материал: сталь с оцинкованным покрытием - защищает от коррозии в помещениях с повышенной влажностью.
• Толщина: 2 мм - повышает прочность и снижает деформацию под нагрузкой.
• Форма крепёжных отверстий: квадратные просечки с продольным пазом - позволяют легко перемещать и фиксировать автоматы вдоль рейки без сверления.
• Длина: 400 мм - стандартная длина для компактных щитов; комплект состоит из двух реек.
• Срок службы: до 15 лет при соблюдении условий эксплуатации.
• Исполнение: специальный профиль - оптимизирован для плотного контакта с корпусами автоматов.

Совместимость и монтаж

Рейка совместима со всеми популярными моделями воздушных автоматов, имеющими стандартизированные крепёжные выступы. Монтируется на боковые стенки щита с помощью саморезов или заклёпок. Квадратные отверстия и продольный паз обеспечивают свободную регулировку положения автомата - достаточно вставить крепёж в нужное место и зафиксировать. Для сборки не требуются дополнительные кронштейны или адаптеры.

Преимущества

• Усиленная конструкция выдерживает большие массы автоматов - идеально для мощных АВ с номиналом выше 100 А.
• Оцинкованная поверхность предотвращает ржавчину даже в сырых средах.
• Продольный паз позволяет менять расположение автоматов после монтажа - удобно при реконструкции щитов.
• Комплект из двух реек даёт возможность смонтировать параллельные ряды или использовать одну для вертикального крепления.

Ограничения применения

Не предназначена для крепления малогабаритных модульных автоматов (например, DIN-рейки 35 мм). Не подходит для наружной установки - не имеет защиты IP. Не следует использовать в агрессивных химических средах, даже с цинковым покрытием. Нагрузка должна быть равномерно распределена - перегрузка одного участка может вызвать прогиб.

Примеры использования

• Монтаж трёхполюсных автоматов 160–630 А в промышленном щите на заводе.
• Установка автоматов в щитах насосных станций - благодаря антикоррозийному покрытию.
• Обновление старой проводки: замена нескольких однополюсных автоматов на один мощный, требующий более жёсткого крепления.

Практические советы

• Перед монтажом проверьте, что посадочные выступи вашего автомата подходят по размеру к квадратным отверстиям - типичный размер 8×8 мм.
• Если щит выполнен из тонкого металла, используйте укрепляющие шайбы под крепёж, чтобы избежать деформации.
• При использовании в вибрирующих зонах (насосы, компрессоры) дополнительно затяните крепления и периодически контролируйте их состояние.
• Артикул fo-00-rsb-040 - это именно комплект из двух реек. Не путайте с единичной рейкой, которая продается отдельно.
