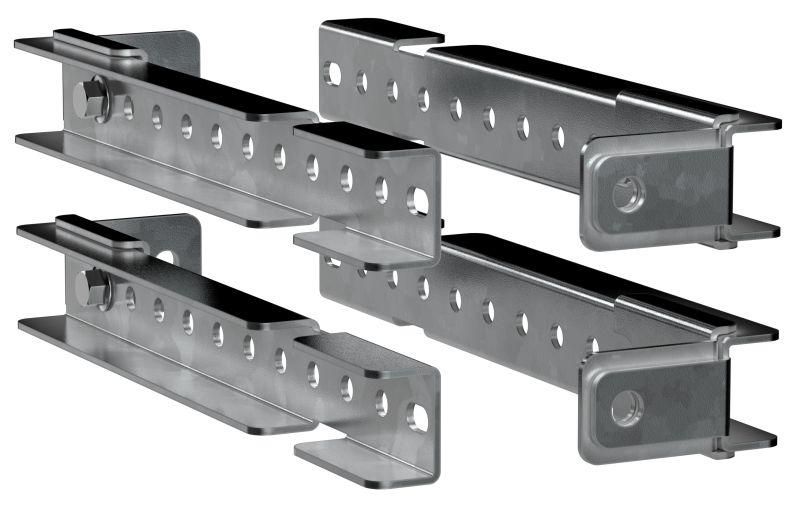

Рейка для регулир. монтаж. панели 400 TITAN (уп.4шт) IEK TI-00D-RMP-040

Рейка для регулируемого монтажа панели 400 (комплект 4 шт) от IEK (ИЭК) - это металлическая направляющая система, предназначенная для точного позиционирования и фиксации монтажных панелей на заданной глубине. Комплект из четырёх реек обеспечивает устойчивую и выровненную установку в распределительных щитах, шкафах управления и других устройствах, где важна адаптивность к толщине корпуса. Артикул ti-00d-rmp-040 соответствует серии TITAN.

Назначение и область применения

Рейка для регулируемого монтажа панели 400 используется для точной настройки глубины установки монтажной панели внутри электрошкафа или распределительного щита. Это особенно важно, когда необходимо точно совместить панель с лицевой рамкой, дверцей или другими элементами корпуса. Подходит для сборки силовых, автоматизированных и контрольных систем, где требуется жесткая фиксация и возможность последующей корректировки положения панели.

Технические характеристики

• Тип изделия: рейка для регулируемого монтажа
• Материал: сталь с оцинкованным покрытием - повышает коррозионную стойкость в условиях повышенной влажности
• Толщина материала: 2 мм - обеспечивает достаточную жёсткость при нагрузках и вибрациях
• Форма просечки: круглое отверстие - позволяет использовать стандартные болты и саморезы для крепления
• Габаритный размер: 400 мм - оптимальная длина для большинства типовых панелей
• Комплектация: 4 штуки - хватает для монтажа одной панели с двух сторон (по две рейки на каждую боковую грань)

Совместимость и монтаж

Рейка для регулируемого монтажа панели 400 крепится к стенкам шкафа или корпуса с помощью болтов через круглые отверстия. Установка выполняется параллельно друг другу на противоположных сторонах - одна пара для верхней части панели, вторая - для нижней. Глубина фиксации регулируется за счёт перемещения панели между рейками до нужного уровня. Для надёжной фиксации рекомендуется использовать болты M4–M5. Просечки рассчитаны под стандартные метрические крепёжные элементы, что исключает необходимость специальных инструментов.

Преимущества

• Оцинкованная поверхность снижает риск окисления даже в сырых помещениях
• Высокая жёсткость стали 2 мм предотвращает деформацию при длительной эксплуатации
• Круглые отверстия обеспечивают универсальное крепление - подходят любые стандартные болты
• Комплект из 4 реек полностью закрывает потребность для установки одной панели
• Совместима с продукцией серии TITAN - легко интегрируется в существующие системы IEK

Ограничения применения

• Не предназначена для монтажа тяжёлых панелей массой более 20 кг - требуются дополнительные точки крепления
• Не подходит для наружной установки без защиты от прямого попадания осадков - хотя оцинкование устойчиво, долгосрочная эксплуатация на улице не предусмотрена
• Не заменяет основные несущие конструкции - применяется только как вспомогательный элемент для точной регулировки глубины

Примеры использования

• Установка панелей управления в промышленных шкафах на заводах
• Фиксация модульных плат в распределительных щитах зданий
• Монтаж контроллеров и реле в системах автоматизации конвейеров
• Сборка панелей в условиях ограниченного пространства, где требуется точная подгонка по глубине

Практические советы

• Перед монтажом проверьте, чтобы отверстия в корпусе шкафа совпадали с шагом отверстий на рейке - иначе придётся сверлить новые
• При использовании нескольких панелей в одном шкафу - используйте одинаковые комплекты для сохранения горизонтального выравнивания
• Если панель имеет толщину больше 8 мм, убедитесь, что зазор между рейками достаточен для свободного движения
• Для удобства сборки можно временно закрепить рейки на уровне будущего расположения панели, затем вставить её и затянуть крепёж
• Артикул ti-00d-rmp-040 - единственный комплект в серии TITAN с такой длиной; другие модели имеют меньшую длину и не взаимозаменяемы
