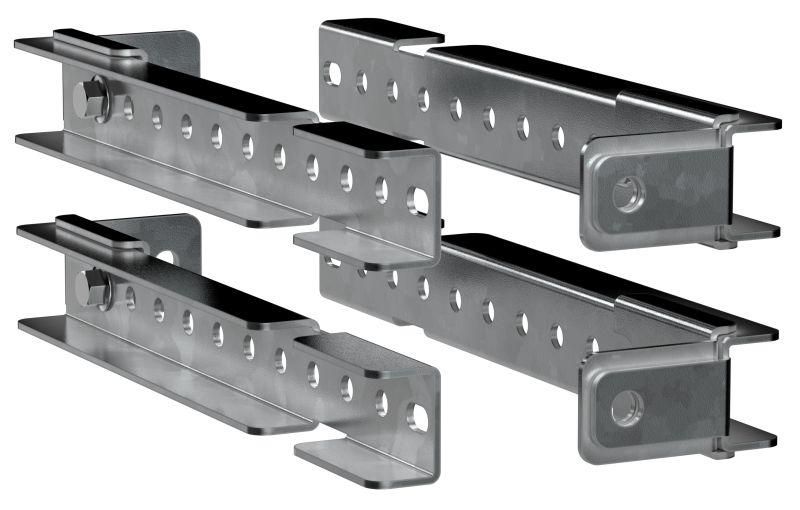

Рейка для регулир. монтаж. панели 300 TITAN (уп.4шт) IEK TI-00D-RMP-030

Рейка для регулируемого монтажа панели 300 (комплект 4 шт) от IEK (ИЭК) - элемент крепления, позволяющий точно выставлять глубину установки панелей в распределительных щитах. Комплект из четырёх реек обеспечивает надёжную фиксацию и гибкую настройку положения оборудования в корпусах стандарта TITAN.

Назначение и область применения

Рейка для регулируемого монтажа панели 300 предназначена для точного позиционирования монтажных панелей внутри электрощитов. Она позволяет изменять расстояние между передней плоскостью панели и стенкой корпуса - это особенно важно при компоновке устройств с разной толщиной или при необходимости доступа к задним соединениям. Применяется в промышленных и жилых распределительных щитах, где требуется соблюдение эргономики и удобства обслуживания.

Технические характеристики

• Материал: сталь с оцинкованным покрытием - устойчивость к коррозии в условиях повышенной влажности
• Толщина металла: 2 мм - достаточна для жесткости при нагрузках, не деформируется при затяжке болтов
• Форма отверстий: круглые - совместимы с обычными винтами M4–M6, обеспечивают свободный ход при регулировке
• Тип профиля: специальный - усиленная форма для равномерного распределения усилий при креплении
• Количество в комплекте: 4 штуки - достаточно для монтажа одной стандартной панели

Совместимость и монтаж

Рейка для регулируемого монтажа панели 300 совместима с панелями, имеющими стандартные крепёжные отверстия по периметру. Устанавливается на боковые направляющие внутреннего корпуса щита. Для монтажа используются болты или саморезы, которые вводятся через круглые отверстия в рейке. Регулировка осуществляется путём перемещения панели вдоль реек до нужной глубины, после чего фиксируются гайками. Посадочный диаметр отверстий рассчитан под стандартные метрические крепежи - проверьте соответствие диаметра винта и шага резьбы перед использованием.

Преимущества

• Оцинкованная поверхность защищает от ржавчины даже в сырых помещениях
• Увеличенная толщина стали (2 мм) снижает риск прогиба при длительной эксплуатации
• Специальный профиль повышает прочность крепления и исключает проворачивание при затяжке
• Круглые отверстия позволяют легко сдвигать панель без демонтажа крепежа
• Комплект из 4 реек соответствует типовой схеме монтажа панелей в щитах IEK TITAN

Ограничения применения

• Не предназначен для наружной установки - не имеет защиты IP
• Не рекомендован для использования в средах с высоким уровнем кислотных или щелочных паров - цинк может разрушаться
• Подходит только для панелей с предварительно просверленными отверстиями; не работает с панелями без крепёжных планок
• Габариты рассчитаны на стандартную глубину 300 мм - не подходят для углублённых или узких корпусов

Примеры использования

• Установка автоматических выключателей и контакторов в щите IEK TITAN с необходимостью выведения ручек на один уровень
• Монтаж частотных преобразователей, требующих зазора для теплоотвода сзади
• Настройка глубины расположения панелей в сборках с несколькими уровнями - например, верхний ряд панелей смещён назад для доступа к нижним клеммам
• Адаптация стандартных панелей под нестандартные корпуса, где необходимо компенсировать перекос или неравномерность стенок

Практические советы

• Перед монтажом проверьте, что отверстия в вашей панели совпадают с шагом отверстий на рейке - иначе потребуется сверление
• Затягивайте крепёж равномерно, чтобы панель не перекашивалась - используйте крестообразную последовательность
• Если используется длинный крепёж, убедитесь, что он не задевает внутреннюю проводку или модульные устройства
• Для многократной регулировки можно использовать гайки с пластиковыми вставками - они не сползают и не теряют фиксацию
• Рейка для регулируемого монтажа панели 300 от IEK (ИЭК) - часть серии TITAN, поэтому идеально сочетается с другими элементами этой линейки
