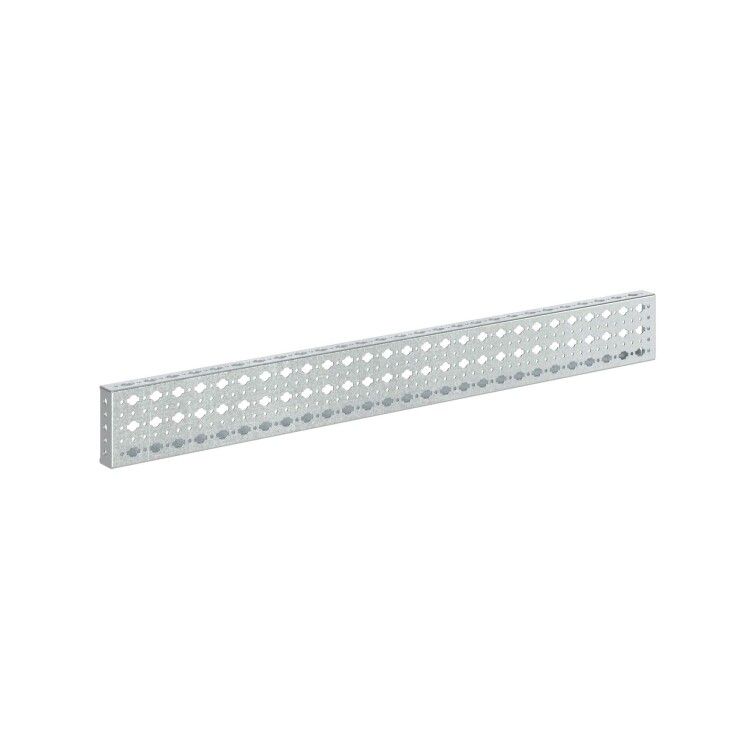

Рейка поперечная широкая для шкафов CQE Ш=800мм (уп.4шт) DKC R5NPDF800 ДКС

Рейка поперечная широкая для шкафов CQE шириной 800 мм - это несущий элемент для сборки силовых и распределительных шкафов. Установленная в шкафу, она обеспечивает жесткую фиксацию оборудования на трёх плоскостях. Комплект из четырёх реек в упаковке позволяет собрать прочный каркас даже для крупногабаритных устройств. Артикул r5npdf800 соответствует серии RAM block бренда DKC.

Назначение и область применения

Рейка поперечная широкая для шкафов CQE шириной 800 мм используется для создания внутреннего каркаса электрических шкафов. Она служит основой для крепления аппаратов защиты, автоматических выключателей, контакторов, преобразователей частоты и других компонентов. Подходит для шкафов шириной до 800 мм, где требуется повышенная механическая жёсткость и равномерное распределение нагрузки. Применяется в промышленной автоматизации, энергетике, машиностроении и системах управления.

Технические характеристики

• Тип: поперечная несущая рейка
• Ширина: 800 мм
• Материал: оцинкованная сталь толщиной 1,5 мм
• Перфорация: шаг 25 мм, через всю длину
• Количество в упаковке: 4 штуки
• Количество монтажных плоскостей: три (передняя, задняя и нижняя поверхности)
• Поддерживаемый тип крепления: закладные гайки R5NCNM6

Совместимость и монтаж

Рейка поперечная широкая для шкафов CQE шириной 800 мм устанавливается параллельно передней стенке шкафа - как по ширине, так и по глубине корпуса. Для фиксации оборудования используются только закладные гайки модели R5NCNM6. Они обеспечивают надёжное резьбовое соединение с перфорацией шагом 25 мм. Каждая рейка крепится к боковым стенкам шкафа с помощью самонарезающих винтов или болтов. Не рекомендуется использовать другие типы крепёжа - они не гарантируют требуемую нагрузочную способность.

Преимущества

• Высокая прочность благодаря толщине стали 1,5 мм и оцинкованному покрытию
• Трёхплоскостная конструкция даёт возможность крепить оборудование сверху, спереди и снизу - увеличивает плотность компоновки
• Перфорация с шагом 25 мм совпадает с международными стандартами крепления DIN и позволяет использовать универсальные кронштейны
• Упаковка из 4 реек оптимальна для сборки стандартного шкафа 800×800 мм

Ограничения применения

• Не предназначен для вертикальной установки - только горизонтальная фиксация внутри шкафа
• Не подходит для шкафов шириной более 800 мм - возможен прогиб под нагрузкой
• Запрещено применять без закладных гаек R5NCNM6 - использование других крепёжных элементов снижает безопасность
• Не рассчитана на внешнюю эксплуатацию - материал защищён от коррозии, но не герметичен

Примеры использования

• Фиксация автоматических выключателей и контакторов в щите управления насосной станцией
• Установка преобразователей частоты и терморегуляторов в шкафу технологической линии
• Крепление модульных устройств в распределительном шкафу здания с высокой плотностью оборудования

Практические советы

• Перед монтажом проверьте, что внутренняя ширина шкафа не меньше 800 мм - иначе рейка не поместится
• Используйте только гайки R5NCNM6 - другие гайки могут не войти в перфорацию или не обеспечить нужную затяжку
• При сборке шкафа с несколькими уровнями - располагайте рейки на одинаковой высоте для равномерной нагрузки
• Если требуется удлинить рейку - используйте специальные переходники DKC; нельзя просто скручивать две рейки вместе
• Артикул r5npdf800 - единственный вариант этой серии с шириной 800 мм; аналоги от других производителей имеют другую перфорацию и несовместимы
