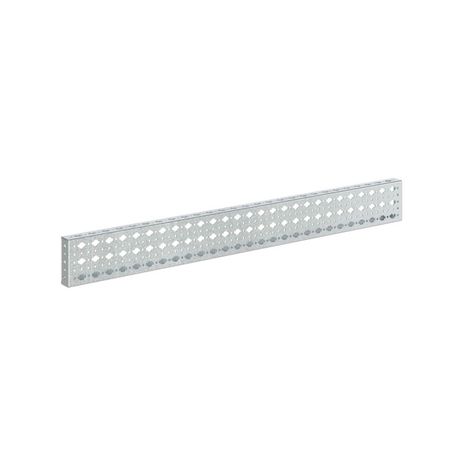

Рейка поперечная широкая для шкафов CQE Ш=1400мм (уп.4шт) DKC R5NPDF1400 ДКС

Рейка поперечная широкая для шкафов CQE, Ш1400мм, DKC - это несущий элемент для сборки распределительных шкафов серии CQE и CQE N. Изготовлена из оцинкованной стали, обеспечивает надёжную фиксацию оборудования на трёх плоскостях и совместима со стандартными крепёжными решениями DKC.

Назначение и область применения

Рейка поперечная широкая для шкафов CQE, Ш1400мм, DKC используется для создания горизонтальных опорных поверхностей внутри металлических шкафов. Применяется в системах автоматизации, энергетике, промышленном оборудовании - там, где требуется компактная и жёсткая организация внутреннего пространства. Подходит для установки модульных устройств: автоматических выключателей, контакторов, реле, преобразователей частоты и других компонентов, требующих прочного крепления.

Технические характеристики

• Тип: Несущая рейка
• Ширина: 1400 мм
• Материал: Оцинкованная сталь, толщина 1,5 мм
• Перфорация: Шаг 25 мм - позволяет крепить оборудование болтами M6
• Количество монтажных плоскостей: 3 (верхняя, средняя, нижняя)
• Форма: Прямая, однорядная
• Крепление: Через закладные гайки M6, предусмотренные в корпусе шкафа

Совместимость и монтаж

Рейка поперечная широкая для шкафов CQE, Ш1400мм, DKC устанавливается **исключительно** в шкафы серии CQE и CQE N, которые имеют подготовленные закладные гайки M6 по всей длине боковых стенок. Не подходит для шкафов других серий или производителей. Для монтажа необходимо совместить отверстия рейки с закладными гайками и затянуть болты M6 до плотного прилегания. Не допускается использование самонарезающих или метрических крепёжных элементов другого типа - это повредит резьбу закладных гаек.

Особенности конструкции

Три параллельные монтажные плоскости позволяют размещать оборудование на разных уровнях без необходимости использовать дополнительные кронштейны. Это снижает высоту сборки, улучшает доступ к кабелям и упрощает обслуживание. Перфорация с шагом 25 мм соответствует стандартным интервалам крепления промышленного оборудования, что делает рейку универсальной для большинства типовых решений.

Преимущества

• Высокая механическая прочность благодаря толщине стали 1,5 мм и оцинкованному покрытию
• Устойчивость к коррозии - цинковое покрытие защищает от воздействия влаги и химически активной среды
• Гибкость расположения оборудования - три плоскости позволяют оптимально распределить нагрузку и освободить место для проводки
• Интеграция с конструкцией шкафов CQE - точное соответствие посадочным местам, минимизация зазоров и люфтов

Ограничения применения

• Не применяется вне шкафов серии CQE / CQE N - отсутствуют точки крепления в других корпусах
• Не предназначена для вертикальной установки - рассчитана только на поперечное положение по ширине шкафа
• Не рекомендуется для установки тяжёлых устройств свыше 8–10 кг на одну секцию без дополнительной поддержки
• Запрещено сверлить дополнительные отверстия - это нарушает целостность оцинкованного слоя и снижает долговечность

Примеры использования

• Распределительный шкаф управления насосной станцией - крепление частотных преобразователей и термореле
• Щит автоматики на конвейере - установка PLC, реле времени и входных/выходных модулей
• Электрошкаф в пищевой промышленности - размещение аппаратуры с учётом требований к чистоте и легкости мойки

Практические советы

• Перед монтажом проверьте, чтобы все закладные гайки M6 в корпусе были целыми и не забиты краской или пылью
• При использовании нескольких реек - соблюдайте равномерный шаг между ними, чтобы избежать деформации корпуса
• Для тяжёлого оборудования (например, больших АВ или трансформаторов) комбинируйте эту рейку с дополнительными продольными направляющими
• Артикул r5npdf1400 - единственный вариант этой модели в серии RAM block; другие длины (900 мм, 1200 мм) существуют, но не заменяют 1400 мм
• При заказе убедитесь, что ваш шкаф имеет именно формат CQE/CQE N - иначе рейка не смонтируется
