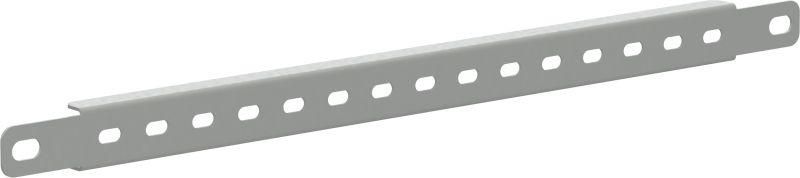

Рейка монтажная для кабеля тип A 370 (4шт/компл) FORMAT - FO-00-CVRA-037 IEK

Рейка монтажная для кабеля тип A 370 (комплект 4 шт) от IEK (ИЭК) - это металлическая направляющая для фиксации кабельных трасс внутри распределительных шкафов. Комплект из четырёх реек обеспечивает надёжную организацию проводов в ограниченном пространстве, особенно в системах формата FORMAT.

Назначение и область применения

Рейка предназначена для крепления кабелей и жгутов внутри силовых и автоматизированных шкафов. Подходит для установки на стенках корпусов, где требуется упорядоченная маршрутизация проводов без перегибов и перетираний. Применяется в промышленной автоматизации, энергетике, транспорте и объектах ЖКХ.

Технические характеристики

• Материал: сталь с оцинкованным покрытием - защищает от коррозии в условиях повышенной влажности
• Толщина материала: 1,2 мм - обеспечивает достаточную жёсткость при минимальном весе
• Форма просечки: квадратное отверстие и продольный паз - позволяют фиксировать хомутики, зажимы и крепёж с помощью болтов или саморезов
• Исполнение: специальный профиль - повышает прочность на изгиб и упрощает сборку
• Срок службы: до 15 лет - при условии соблюдения температурного режима и отсутствия механических повреждений

Совместимость и монтаж

Рейка совместима со стандартными кабельными хомутиками, пластиковыми и металлическими зажимами, а также с крепёжными элементами типа М4–М6. Устанавливается на боковые или задние стенки шкафов с помощью заклёпок, саморезов или сварки. Отверстия расположены с шагом, обеспечивающим равномерное распределение нагрузки. Для монтажа рекомендуется использовать инструмент с ограничителем глубины - чтобы не повредить внутреннюю поверхность шкафа.

Безопасность и стандарты

Произведена в соответствии с требованиями ГОСТ Р 50030.5.1 и IEC 61439. Оцинкованное покрытие соответствует классу защиты ZN18/10 - устойчиво к воздействию агрессивных сред в пределах рабочих температур от –25C до +55C.

Преимущества

• Увеличивает плотность укладки кабелей за счёт компактного профиля
• Не требует дополнительных кронштейнов - крепится напрямую к стенкам шкафа
• Легко модифицируется: можно нарезать на нужную длину ножницами по металлу
• Цинковый слой снижает риск возникновения гальванической коррозии при контакте с другими металлами

Ограничения применения

Не предназначен для наружной установки - не имеет IP-защиты. Не рекомендуется применять в средах с постоянным воздействием кислот, щелочей или солевых растворов. Нельзя использовать для крепления тяжёлых силовых кабелей массой более 5 кг на метр - возможна деформация профиля.

Примеры использования

• Фиксация сигнальных кабелей в АСУ ТП на заводах
• Упорядочивание проводов управления в частотных преобразователях
• Монтаж кабелей связи в шкафах автоматики лифтов
• Разводка слаботочных цепей в распределительных пунктах

Практические советы

• Перед монтажом проверьте посадочные отверстия в шкафе - они должны соответствовать форме и размеру крепёжных элементов рейки
• При нарезке реек используйте защитные очки - острые кромки после реза могут травмировать руки
• Длина одной рейки в комплекте - 370 мм; при необходимости удлинения соединяйте несколько реек с нахлёстом не менее 50 мм
• Для долговечности избегайте перегрузки: не крепите более 10–12 кабелей диаметром до 10 мм на одну рейку
• Артикул fo-00-cvra-037 - это часть серии FORMAT от IEK (ИЭК); совместима с другими элементами этой линейки для унифицированной сборки шкафов
