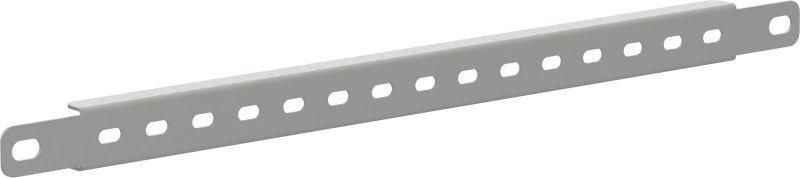

Рейка монтажная для кабеля тип A 470 FORMAT (уп.4шт) IEK FO-00-CVRA-047

Рейка монтажная для кабеля тип A 470 (комплект 4 шт) от IEK (ИЭК) - это надёжный элемент для фиксации кабельных трасс внутри силовых и автоматизированных шкафов. Комплект из четырёх реек обеспечивает упорядоченную прокладку проводов, снижает риск перегрева и упрощает обслуживание. Артикул fo-00-cvra-047 соответствует серии FORMAT, предназначенной для промышленного монтажа.

Назначение и область применения

Рейка монтажная для кабеля тип A 470 используется для крепления пучков кабелей и жгутов внутри электрических шкафов. Подходит для установки на вертикальные или горизонтальные стенки каркасов, где требуется организованное распределение проводов. Применяется в системах управления, АСУ ТП, распределительных щитах, станках и конвейерах. Особенно эффективна там, где много кабелей разного назначения - питание, управление, сигналы.

Технические характеристики

• Материал: сталь с оцинкованным покрытием - защищает от коррозии в условиях повышенной влажности и агрессивной среды;
• Толщина металла: 1,2 мм - обеспечивает достаточную жёсткость при минимальном весе;
• Исполнение: специальный профиль с продольным пазом и квадратными отверстиями - позволяет фиксировать кабели хомутиками, зажимами или крепёжными планками;
• Тип поверхности: оцинкованная - повышает долговечность и совместимость с большинством крепёжных элементов;
• Срок службы: до 15 лет - рассчитана на длительную эксплуатацию в промышленных условиях без замены.

Совместимость и монтаж

Рейка монтажная для кабеля тип A 470 крепится к раме шкафа с помощью саморезов, заклёпок или болтов через квадратные отверстия. Профиль совместим со стандартными кабельными зажимами, хомутами и крепёжными пластинами формата FORMAT. Установка возможна на любые металлические поверхности толщиной до 2 мм. Для удобства монтажа рекомендуется использовать крепёж с шагом 300–500 мм. Диапазон рабочих температур: от –25C до +60C.

Безопасность и стандарты

Рейка соответствует требованиям ГОСТ Р 50030.2 и IEC 61439 для комплектных устройств низковольтного распределения. Оцинкованное покрытие исключает образование ржавчины, что снижает риск короткого замыкания из-за осыпающихся частиц. Материал не выделяет токсичных веществ при нагреве.

Преимущества

• Высокая механическая прочность благодаря толщине 1,2 мм и профилированному сечению;
• Оцинкованная поверхность предотвращает коррозию даже при частых влажных уборках;
• Квадратные отверстия позволяют легко менять расположение креплений без сверления;
• Продольный паз даёт гибкость в размещении кабелей - можно двигать зажимы вдоль рейки;
• Комплект из 4 реек оптимален для полноценной организации кабельных трасс в одном шкафе.

Ограничения применения

Не предназначена для наружной установки - не имеет защиты IP. Не подходит для крепления тяжёлых силовых кабелей с внешним диаметром более 25 мм без дополнительной поддержки. Не рекомендуется использовать в средах с постоянным воздействием кислот, щелочей или солевых растворов - оцинковка не гарантирует полную химическую стойкость.

Примеры использования

• Фиксация сигнальных кабелей в пульте управления станка;
• Распределение проводов между модулями ПЛК в распределительном щите;
• Объединение кабелей питания и связи в шкафу конвейерной системы;
• Организация кабельных трасс в шкафах HVAC-систем.

Практические советы

• Перед монтажом проверьте посадочные отверстия - они должны точно совпадать с толщиной стенки шкафа (до 2 мм);
• Для кабелей с большим количеством жил используйте комбинированные зажимы, которые подходят под ширину паза;
• Не затягивайте крепления слишком сильно - это может деформировать профиль и нарушить целостность оцинковки;
• При использовании нескольких реек в одном шкафу соблюдайте равномерный интервал - это улучшает теплоотвод и доступ к кабелям;
• Артикул fo-00-cvra-047 - это именно комплект из 4 реек; заказывать по одной нецелесообразно - цена выгоднее при покупке полного набора.
