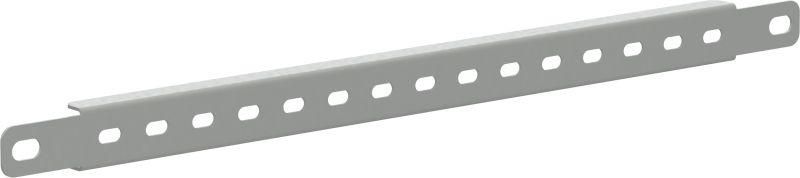

Рейка монтажная для кабеля тип A 970 FORMAT (уп.4шт) IEK FO-00-CVRA-097

Рейка монтажная для кабеля тип A 970 мм (упаковка 4 шт) от IEK (ИЭК) предназначена для надёжного крепления кабелей внутри электрических шкафов. Эта рейка из оцинкованной стали с продольным пазом обеспечивает упорядоченную маршрутизацию проводов и совместима со стандартными крепёжными элементами серии FORMAT.

Назначение и область применения

Рейка монтажная для кабеля тип A 970 мм используется для фиксации силовых и слаботочных кабелей внутри распределительных шкафов, щитов управления и автоматических систем. Подходит для установки на вертикальные или горизонтальные поверхности каркасов шкафов. Применяется в промышленном оборудовании, системах автоматизации, энергообъектах и объектах ЖКХ.

Технические характеристики

• Длина: 970 мм
• Материал: сталь с оцинкованным покрытием - защищает от коррозии в условиях повышенной влажности
• Толщина металла: 1,2 мм - обеспечивает жёсткость и долговечность при нагрузках
• Форма просечки: квадратные отверстия и продольный паз - позволяют легко фиксировать хомутики, клипсы и крепёжные планки
• Исполнение: специальный профиль - оптимизирован для быстрой сборки и плотного прилегания к поверхности
• Срок службы: до 15 лет - при условии соблюдения норм монтажа и эксплуатации в закрытых помещениях

Совместимость и монтаж

Рейка монтажная для кабеля тип A 970 мм совместима с крепёжными элементами серии FORMAT от IEK, включая пластиковые и металлические хомутики, зажимы и кронштейны. Монтируется с помощью саморезов, болтов или сварки - в зависимости от типа каркаса шкафа. Отверстия и пазы расположены равномерно, что позволяет гибко регулировать шаг крепления кабелей. Установка возможна как на стенку шкафа, так и на внутренние перегородки.

Безопасность и стандарты

Рейка соответствует требованиям к механической прочности и коррозийной стойкости, применяемым в электроустановках согласно ГОСТ Р 50030.2 и IEC 61439. Оцинкованное покрытие снижает риск возникновения электрокоррозии между металлами. Не содержит токсичных материалов, безопасна при работе в замкнутых пространствах.

Преимущества

• Увеличивает организованность прокладки кабелей - снижает риск перегрева и повреждений
• Оцинкованная сталь устойчива к окислению даже при частой влажной уборке
• Продольный паз даёт возможность перемещать крепления без сверления новых отверстий
• Высокая жёсткость конструкции исключает прогибы при нагрузке на множество кабелей
• Упаковка из 4 штук - удобна для масштабных проектов и минимизирует затраты на доставку

Ограничения применения

• Не предназначен для внешней установки - не имеет защиты от осадков и УФ-излучения
• Не рекомендуется использовать в средах с высокой концентрацией кислот, щелочей или солевых паров
• Подходит только для кабелей с массой, не превышающей допустимую нагрузку на один метр рейки - не более 8–10 кг/м
• Не является несущей конструкцией - не применяется для крепления тяжёлого оборудования

Примеры использования

• Фиксация кабельных трасс в шкафах ЧПУ станков
• Укладка сигнальных проводов в системах автоматизации цехов
• Обустройство кабельных каналов в распределительных щитах зданий
• Монтаж проводки в устройствах управления насосными станциями

Практические советы

• Перед монтажом проверьте посадочные отверстия на соответствие диаметру используемых крепёжных элементов - стандартный шаг 15 мм
• Для длинных участков рекомендуется крепить рейку через каждые 600–800 мм для предотвращения прогиба
• Используйте комплектующие серии FORMAT от IEK - они идеально подходят по форме и размеру к этому типу рейки
• При необходимости удлинения можно соединять несколько реек - стык делайте в месте паза, чтобы сохранить целостность системы крепления
• При использовании в агрессивных средах дополнительно смазывайте места контакта с другими металлами антикоррозийной пастой
