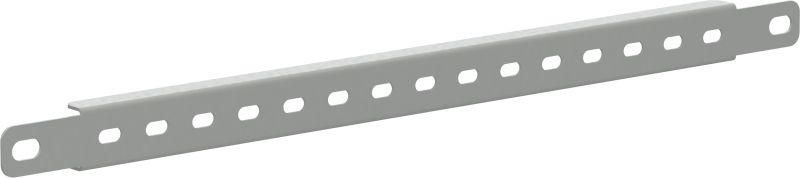

Рейка монтажная для кабеля тип A 270 (4шт/компл) FORMAT - FO-00-CVRA-027 IEK

Рейка монтажная для кабеля тип A 270 (комплект 4 шт) от IEK (ИЭК) - это надёжный элемент для фиксации силовых и слаботочных кабелей внутри распределительных шкафов. Комплект из четырёх реек обеспечивает упорядоченную прокладку проводов, снижает риск перегрева и упрощает обслуживание. Артикул fo-00-cvra-027 относится к серии FORMAT, предназначенной для промышленного монтажа.

Назначение и область применения

Рейка монтажная для кабеля тип A 270 используется для крепления пучков кабелей внутри металлических шкафов, щитов и корпусов оборудования. Подходит для установки в электрошкафах на заводах, в системах автоматизации, на транспорте и в энергообъектах. Применяется там, где требуется организованная маршрутизация кабелей без перегибов и перетираний.

Технические характеристики

• Материал: сталь с оцинкованным покрытием - защищает от коррозии в условиях повышенной влажности
• Толщина стенки: 1,2 мм - обеспечивает жесткость и устойчивость к механическим нагрузкам
• Исполнение: специальный профиль с продольным пазом и квадратными отверстиями - позволяет фиксировать кабели хомутиками, зажимами или крепёжными планками
• Срок службы: до 15 лет - рассчитана на длительную эксплуатацию в промышленной среде
• Поверхность: оцинкованная - улучшает долговечность и совместимость с другими металлическими элементами шкафа

Совместимость и монтаж

Рейка монтируется на вертикальные или горизонтальные направляющие шкафа с помощью саморезов или заклёпок через квадратные отверстия. Продольный паз позволяет регулировать положение креплений вдоль всей длины рейки. Установка возможна на любые металлические поверхности с толщиной до 2 мм. Для фиксации кабелей используются стандартные пластиковые или металлические хомуты, подходящие по диаметру отверстий. Совместима с комплектующими серии FORMAT от IEK.

Преимущества

• Увеличивает плотность укладки кабелей без нарушения теплового режима
• Обеспечивает доступ к каждому кабелю для диагностики и замены
• Не требует сварки - монтируется болтовым соединением
• Выдерживает вибрацию и ударные нагрузки благодаря высокой жёсткости стали
• Цинковое покрытие предотвращает образование ржавчины даже при частых мойках

Ограничения применения

• Не предназначена для наружной установки - не имеет защиты IP
• Не рекомендуется использовать в агрессивных химических средах (например, кислоты, щёлочи)
• Подходит только для крепления кабелей, не для тяжёлого оборудования
• Ограниченная грузоподъёмность: максимальная нагрузка на одну рейку - до 8–10 кг равномерно распределённой массы

Примеры использования

• Прокладка кабелей управления в шкафах ЧПУ станков
• Организация слаботочных цепей в АСУ ТП
• Закрепление пучков питания на конвейерах и линиях сборки
• Монтаж кабельных трасс в распределительных пунктах ЖКХ

Практические советы

• Перед монтажом проверьте, что шаг отверстий соответствует вашим крепёжным элементам - квадратные отверстия требуют специальных зажимов с квадратным выступом
• При использовании нескольких реек в одном шкафу соблюдайте интервал между ними не менее 50 мм для свободного прохода кабелей
• Не затягивайте хомуты слишком сильно - это может повредить изоляцию кабелей
• Для удобства прокладки используйте рейки в сочетании с кабельными каналами серии FORMAT - они совпадают по габаритам и крепёжу
• Артикул fo-00-cvra-027 - это комплект из 4 реек; при больших проектах заказывайте несколько комплектов сразу, чтобы избежать различий в партиях покрытия
