Каркас ВРУ-1 Unit R разборный (1800х800х450) IP31 EKF PROxima | mb09-02-03

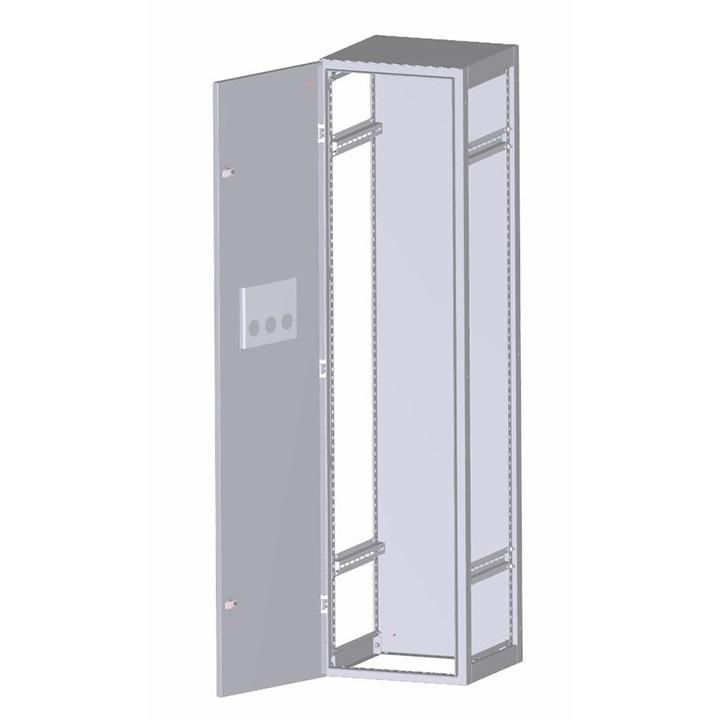

Каркас ВРУ-1 Unit R разборный 1800x800x450 IP31 PROxima от EKF - это основа для сборки вводно-распределительных устройств, предназначенных для приема, учёта и распределения электроэнергии до 800 А. Подходит для монтажа в жилых, общественных зданиях и на промышленных объектах.

Назначение и область применения

Каркас ВРУ-1 Unit R используется как базовый элемент для сборки вводно-распределительных устройств (ВРУ). Он обеспечивает механическую поддержку и защиту внутреннего оборудования: автоматических выключателей, счетчиков, контакторов и других компонентов. Применяется в объектах жилищного и гражданского строительства, на промышленных площадках, в административных зданиях и коммерческих центрах.

Технические характеристики

• Формат: разборный каркас, размеры 1800×800×450 мм
• Степень защиты: IP31 - защита от твердых предметов более 2,5 мм и вертикально падающих капель воды
• Материал корпуса: сталь с порошковым покрытием - устойчив к коррозии и механическим повреждениям
• Цвет: серый
• Количество дверей: одна, с тремя точками запирания
• Регулируемая монтажная пластина - позволяет изменять глубину установки оборудования для удобства подключения кабелей
• Поддержка напольной установки - не требует крепления к стене
• Возможность соединения в ряд - несколько каркасов можно объединить в единую линейку для увеличения ёмкости системы
• Гарантия: 60 месяцев

Совместимость и монтаж

Каркас ВРУ-1 Unit R совместим с линейкой аксессуаров серии PROxima: монтажными планками, DIN-рейками и пластронами для защиты от случайного прикосновения. Монтаж выполняется на ровную горизонтальную поверхность. Крепление к полу осуществляется через отверстия в основании. При соединении нескольких каркасов в ряд используются специальные перемычки - они обеспечивают единый контур заземления и целостность внешней оболочки. Регулируемая монтажная пластина позволяет адаптировать расположение оборудования под тип кабельных вводов и схему подключения.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51321.1 и IEC 61439-1 для распределительных устройств низкого напряжения. Степень защиты IP31 предотвращает попадание крупных инородных частиц и защищает от конденсата, но не рассчитана на воздействие брызг, струй воды или высокой влажности. Устройство не предназначено для установки вне помещений или в местах с постоянным воздействием жидкостей.

Преимущества

• Разборная конструкция - упрощает транспортировку и сборку на месте
• Трёхточечный замок - обеспечивает надёжное закрывание двери и повышенную безопасность
• Порошковое покрытие - долговечная защита от ржавчины, не требует периодической окраски
• Возможность модульного расширения - легко масштабируется путём соединения нескольких каркасов
• Регулируемая пластина - снижает риск перегрузки кабеля и упрощает обслуживание

Ограничения применения

• Не применяется во взрывоопасных средах - отсутствует защита Ex
• Не рекомендован для наружной установки - степень защиты IP31 недостаточна для открытых площадок
• Не подходит для установки в помещениях с частыми гидроударами, паром или химически активной средой
• Максимальный рабочий ток ограничен 800 А - для больших нагрузок требуется другой класс оборудования

Примеры использования

• Вводно-распределительное устройство в многоквартирном доме - приём энергии от ТП и распределение по этажам
• Центральный щит на производстве - управление питанием участка с несколькими станками
• Щитовая в офисном здании - учёт потребления и распределение по зонам освещения и розеток
• Комплекс из трёх каркасов ВРУ-1 Unit R, соединённых в ряд - для крупных объектов с большим числом групповых линий

Практические советы

• Перед монтажом проверьте посадочные размеры - высота 1800 мм требует свободного прохода минимум 2 метра
• При соединении нескольких каркасов в ряд используйте комплектные перемычки - это гарантирует равномерное заземление всей системы
• Регулируйте монтажную платформу до установки оборудования - это позволит избежать перегибов кабелей и затруднений при подключении
• Для длительной эксплуатации в условиях повышенной запылённости дополняйте каркас фильтрами на вентиляционные отверстия
• При использовании в холодных помещениях убедитесь, что внутри не образуется конденсат - IP31 не защищает от влаги, только от капель
