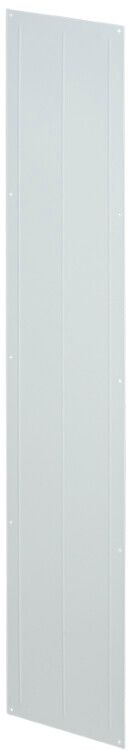

Панель боковая для ВРУ 18.ХХ.45 IP31 TITAN (комплект 2 шт.) | YKV10-PB-1845-31 IEK

Панель боковая для распределительного устройства 18.ХХ.45 IP31 (комплект 2 шт.) от IEK - элемент комплектной сборки для закрывания боковых проёмов в рамках распределительных устройств серии TITAN. Устанавливается на заводе или при монтаже, повышает безопасность и защищает оборудование от внешнего воздействия.

Назначение и область применения

Панель боковая для распределительного устройства 18.ХХ.45 IP31 предназначена для герметизации боковых сторон рам ВРУ (внутренних распределительных устройств) серии TITAN. Она предотвращает случайный доступ к токоведущим частям, снижает риск попадания пыли и мелкого мусора внутрь щита, а также улучшает эстетичность установки. Применяется в промышленных объектах, жилых зданиях, коммерческих помещениях - там, где используются стандартизированные ВРУ IEK TITAN.

Технические характеристики

• Тип изделия: панель боковая для ВРУ
• Материал: сталь с толщиной 1,5–2,0 мм
• Покрытие: порошковое, цвет 7035 RAL (серый металлик)
• Степень защиты: IP31 - противостояние твердым частицам крупнее 2,5 мм и вертикальному каплеобразному конденсату
• Климатическое исполнение: УХЛ3 - температурный диапазон от −40 C до +40 C, допустима повышенная влажность
• Срок службы: 25 лет при соблюдении условий эксплуатации
• Комплектация: 2 панели (по одной на каждую боковую стенку)

Совместимость и монтаж

Панель боковая для распределительного устройства 18.ХХ.45 IP31 совместима исключительно с рамами ВРУ серии TITAN от IEK. Монтируется на заводской этап сборки или после доставки на объект - фиксируется саморезами или заклепками в заранее подготовленные отверстия. Для правильной установки необходимо проверить соответствие габаритов рамы и панели; не рекомендуется использовать с другими сериями ВРУ из-за различий в форме и местах крепления.

Безопасность и стандарты

Выполнена в соответствии с требованиями ГОСТ Р 51321.1 и IEC 61439-1. Обеспечивает класс защиты IP31, что соответствует нормам безопасности для электроустановок внутри помещений. Предназначена для работы в условиях, исключающих контакт человека с токоведущими частями. Наличие порошкового покрытия снижает риск коррозии и увеличивает срок сохранения целостности корпуса.

Преимущества

• Порошковое покрытие устойчиво к механическим царапинам и химическому воздействию
• Стальная конструкция гарантирует прочность и долговечность даже при нагрузках
• Форма и размеры точно соответствуют рамам ВРУ TITAN - не требует доработок
• Цвет 7035 RAL единый со всей серией - выглядит аккуратно при групповой установке
• Срок службы 25 лет - экономически выгодна замена один раз за весь период эксплуатации

Ограничения применения

• Не предназначен для открытых площадок или помещений с постоянным контактом воды - степень защиты IP31 недостаточна для улицы
• Не используется с ВРУ других серий (например, EKF, Schneider, ABB) - отличаются по габаритам и системе крепления
• Не рассчитана на высокие уровни вибраций - применяется только в стационарных установках
• Не является основной защитой от взлома - служит лишь для предотвращения случайного доступа

Примеры использования

• Закрытие боковых проёмов в ВРУ на этажном щите многоквартирного дома
• Обустройство распределительных пунктов на производстве - например, на участке автоматизированного конвейера
• Монтаж в офисных зданиях, когда требуется скрыть провода и аппараты за цельными стенками
• Сборка новых ВРУ в проектах, где важна унификация внешнего вида всех ячеек

Практические советы

• Перед установкой проверьте, чтобы все кромки рамы были ровными - деформации могут помешать плотному прилеганию панели
• При необходимости замены используйте оригинальную деталь ykv10-pb-1845-31 - аналоги часто имеют неверные отверстия под крепление
• Не затягивайте крепеж слишком сильно - сталь толщиной 1,5–2,0 мм легко перегнуть
• При длительной эксплуатации в сырых помещениях осмотрите места крепления раз в год - возможна коррозия на краях, хотя само покрытие надёжно
• Панель боковая для распределительного устройства 18.ХХ.45 IP31 всегда заказывается комплектом из двух единиц - одна на каждый борт
