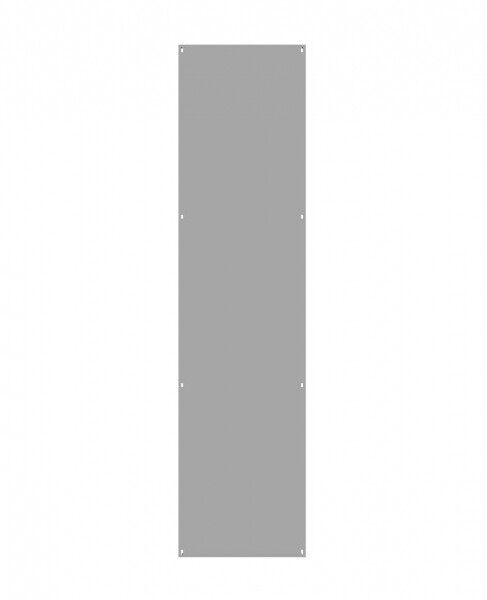

Боковая панель для ВРУ-1 (1800хШх600) Unit S сварного и ЩО-70 EKF PROxima | mb15-07-06m

Боковая панель для ВРУ-1 и ВРУ-2 (1800×Ш×600) Unit S сварная от EKF в упаковке из двух штук предназначена для формирования корпуса вводно-распределительного устройства. Эта деталь обеспечивает механическую жесткость и защищает внутренние компоненты от внешних воздействий, сохраняя целостность системы при монтаже на объектах с повышенной нагрузкой.

Назначение и область применения

Боковые панели для ВРУ-1 и ВРУ-2 применяются при сборке щитов распределения электроэнергии в зданиях промышленного, коммунального и гражданского назначения. Они служат элементами бокового остова, соединяясь с передней, задней и верхней крышками для создания герметичного металлического корпуса. Подходят для установки в помещениях с нормальной влажностью и температурой, где требуется надежная фиксация аппаратов защиты, автоматических выключателей и счетчиков.

Технические характеристики

• Высота: 1800 мм
• Глубина: 600 мм
• Ширина: не указана - используется как составная часть стандартизированного корпуса ВРУ-1/ВРУ-2
• Материал: сталь с порошковым покрытием цвета 7035 (серый матовый)
• Тип изготовления: сварная конструкция
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Панель совместима исключительно с сериями ВРУ-1 и ВРУ-2 от EKF PROxima. Устанавливается параллельно с другими элементами корпуса: передней стенкой, задним щитком и крышей. Крепление осуществляется через предварительно просверленные отверстия и болтовые соединения - специальные крепежи в комплект не входят. Для точной сборки необходимо соблюдать габариты других компонентов: высота 1800 мм и глубина 600 мм должны точно соответствовать аналогичным параметрам смежных деталей. Монтаж допускается только после окончательной проверки всех внутренних элементов на соответствие проекту.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями ГОСТ Р 51321.1–2007 (IEC 61439-1) для низковольтных распределительных устройств. Порошковое покрытие повышает коррозионную стойкость и снижает риск возникновения электрических замыканий на корпусе. Отсутствие открытых острых кромок минимизирует травматизм при обслуживании.

Преимущества

• Сварная конструкция гарантирует прочность и долговечность даже при частых вибрациях
• Порошковое напыление устойчиво к царапинам, химическим веществам и перепадам температур
• Стандартные размеры обеспечивают взаимозаменяемость с другим оборудованием серии PROxima
• Упаковка по две штуки оптимальна для одновременной сборки одного полноценного ВРУ

Ограничения применения

• Не для наружной установки - отсутствует степень защиты IP выше IP54
• Не рекомендовано использование в средах с постоянным контактом с водой, маслом или агрессивными химикатами
• Не является самостоятельным изделием - требует наличия других компонентов ВРУ-1/ВРУ-2
• Запрещено применение в качестве основания или несущего элемента вне рамок типовой сборки

Примеры использования

• Формирование боковых сторон ВРУ в подвале многоэтажного дома для распределения питания этажей
• Сборка вводно-распределительного пункта на производстве с использованием автоматических выключателей и УЗО
• Обустройство распределительного щита в административном здании с учетом потребителей освещения и бытовых розеток

Практические советы

• Перед монтажом проверьте, что все панели одной партии имеют одинаковый цвет (7035) - различия в тоне возможны между
• При работе с несколькими ВРУ используйте сразу два набора панелей - так проще организовать массовое производство сборки
• Не затягивайте крепеж слишком сильно - это может деформировать тонкий металл и нарушить плоскостность
• При необходимости доработки отверстий под провода используйте метчики и сверла подходящего диаметра - не режьте руками!
• Артикул mb15-07-06m всегда указывается на этикетке - сверьте его с заказом до начала работ
