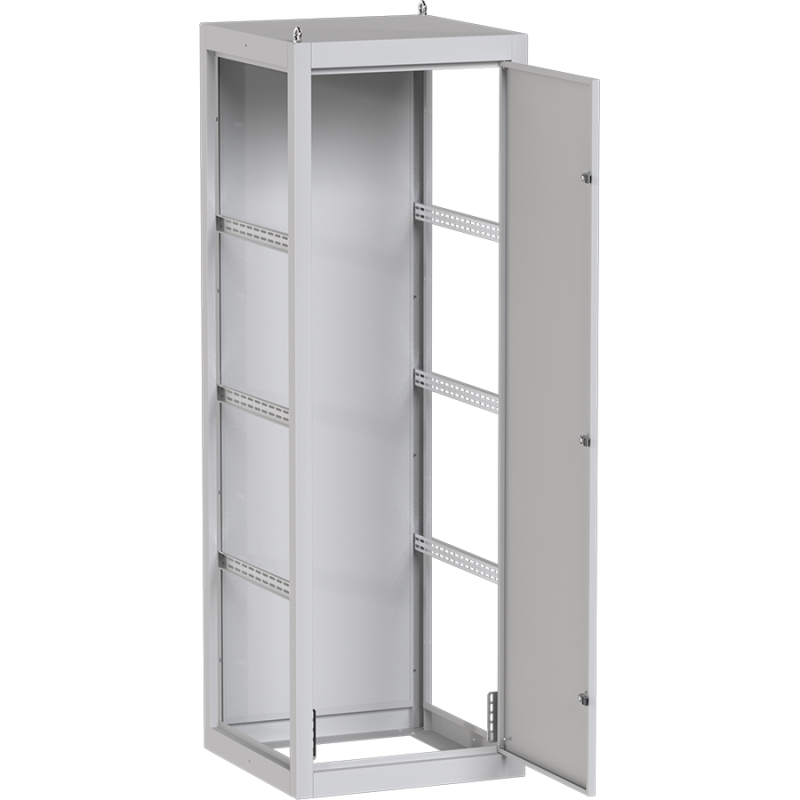

Каркас ВРУ-1 Unit S сварной (ВхШхГ) (1800х600х600) IP31 PROxima | mb-18-60-60n EKF

Каркас ВРУ-1 Unit S сварной (1800х600х600) IP31 от EKF - это готовый металлический корпус для сборки вводно-распределительных устройств в зданиях жилой и промышленной застройки. Артикул mb-18-60-60n обеспечивает надежную основу для установки автоматических выключателей, счетчиков и других компонентов ВРУ.

Назначение и область применения

Каркас ВРУ-1 Unit S сварной (1800х600х600) IP31 предназначен для сборки вводно-распределительных устройств (ВРУ) мощностью до 800 А. Он используется там, где требуется централизованное распределение электроэнергии: в многоквартирных домах, офисах, торговых центрах, производственных помещениях и на объектах ЖКХ. Корпус служит основой для монтажа коммутационных аппаратов, счетчиков, шин и других элементов системы учета и распределения энергии.

Технические характеристики

• Размеры: 1800×600×600 мм (высота × ширина × глубина)
• Степень защиты: IP31 - защита от твердых предметов больше 2,5 мм и вертикально падающих капель воды
• Материал: сталь с порошковым покрытием цвета 7035 (серый)
• Тип монтажа: напольный, встраиваемый
• Количество дверей: одна, с тремя замками
• Наличие монтажной платы: да, с возможностью регулировки положения
• Возможность соединения в ряд: да - несколько корпусов можно устанавливать рядом без зазора
• Гарантия: 60 месяцев

Совместимость и монтаж

Каркас ВРУ-1 Unit S сварной (1800х600×600) IP31 совместим с линейкой аксессуаров серии PROxima: монтажными планками, DIN-рейками и пластронами для защиты от прикосновения. Монтажная плата позволяет фиксировать оборудование на нужной высоте и легко перестраивать внутреннюю компоновку. Установка выполняется на ровное бетонное или железобетонное основание. Возможна врезка в стену при условии соблюдения требований к нагрузке и габаритам проема. Соединение нескольких корпусов в ряд осуществляется через технологические зазоры - не требует дополнительных креплений.

Безопасность и стандарты

Каркас соответствует требованиям ГОСТ Р 51321.1 и IEC 61439-1 для оборудования распределительных щитов. Степень защиты IP31 предотвращает попадание крупных инструментов и капель воды, что снижает риск короткого замыкания. Трехзамковая система двери повышает безопасность доступа - только авторизованный персонал может вскрыть шкаф. Порошковое покрытие исключает контакт с острыми кромками и препятствует коррозии.

Преимущества

• Высокая механическая прочность благодаря сварному стальному каркасу
• Универсальные крепления позволяют устанавливать любые типы оборудования
• Возможность модульной сборки - несколько корпусов образуют единый блок
• Защита от случайного прикосновения к токоведущим частям через совместимые пластроны
• Долгий срок службы - гарантия 5 лет и устойчивость к внешним воздействиям

Ограничения применения

Каркас ВРУ-1 Unit S сварной (1800х600х600) IP31 не предназначен для установки во влажных средах с постоянным контактом с водой - IP31 не обеспечивает защиту от брызг под углом. Не рекомендован для наружного монтажа, даже под навесом. Также не подходит для помещений с агрессивными химическими испарениями или повышенной запыленностью выше класса по GOST. Температурный режим эксплуатации ограничен диапазоном +5C…+40C - при более низких температурах возможны трудности с открыванием двери из-за сжатия материала.

Примеры использования

• Вводно-распределительное устройство в подвале жилого дома
• Центральный щит управления на производственной линии
• Щит этажного распределения в офисном здании
• Комплекс из трех корпусов, установленных в ряд, для распределения питания по секциям цеха

Практические советы

• Перед монтажом проверьте, чтобы посадочное место было ровным - неровность более 3 мм может вызвать перекос двери
• Используйте только аксессуары серии PROxima - они рассчитаны на нагрузку и габариты именно этого корпуса
• При соединении нескольких корпусов в ряд оставляйте минимальный зазор 5–10 мм между ними для вентиляции и обслуживания
• Не используйте саморезы длиннее 12 мм - они могут задеть провода внутри корпуса
• При необходимости замены замков - применяйте оригинальные детали EKF, совместимые с конструкцией трёхзамковой системы
