Панель боковая для ВРУ 1800xХХХx450 SMART (комплект 2шт.) - YKV-PB-18-45 IEK

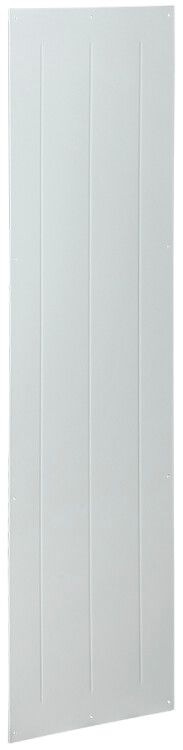

Панель боковая для ВРУ 1800.ХХХ.450 SMART IP31 (комплект 2 шт.) - элемент корпуса сборно-разборного шкафа ВРУ SMART от IEK, обеспечивающий боковое закрытие и механическую защиту внутренних компонентов. Комплект из двух панелей предназначен для монтажа в стандартизированной раме шкафа, совместим с сериями SMART и используется в системах распределения энергии до 630 А.

Назначение и область применения

Панель боковая для ВРУ 1800.ХХХ.450 SMART IP31 служит для завершения сборки металлического шкафа ВРУ SMART - защищает внутренние устройства от внешнего воздействия, улучшает герметичность и эстетику установки. Применяется в составе распределительных устройств напряжением 400/230 В, 50 Гц, в помещениях с нормальной средой: жилые здания, офисы, производственные цеха, ТП, КТП. Подходит для комплектаций с автоматическими выключателями, рубильниками, счетчиками и другими элементами НКУ.

Технические характеристики

• Тип изделия: панель боковая
• Материал: сталь - прочный, устойчивый к деформациям металл
• Покрытие: порошковое - антикоррозийное, долговечное, без необходимости окраски после монтажа
• Цвет: 7035 RAL (серый матовый) - соответствует стандартной цветовой гамме шкафов IEK SMART
• Срок службы: 25 лет - при условии эксплуатации в соответствии с требованиями
• Защита: IP31 - предотвращает попадание твердых предметов более 2,5 мм и вертикально капающей воды

Совместимость и монтаж

Панели совместимы исключительно с каркасными шкафами серии SMART (ВРУ и ГРЩ). Устанавливаются на боковые стороны готовой рамы шкафа. Крепление осуществляется через предварительно выполненные отверстия и саморезы - не требуют сверления. Для правильной сборки необходимо использовать комплект из двух панелей - одна для каждой стороны. Размеры панелей рассчитаны под стандартные модульные размеры ВРУ 1800.ХХХ.450. Не подходят для других серий или сторонних шкафов.

Безопасность и стандарты

Панель соответствует требованиям безопасности для оборудования низковольтных распределительных устройств. Защита IP31 обеспечивает безопасную работу в условиях возможного попадания пыли и конденсата. Серия SMART проектировалась в соответствии с ГОСТ Р 51321.1 и IEC 61439-1. Цветовое исполнение 7035 RAL - стандартное для промышленного электрооборудования в России.

Преимущества

• Готовая к установке форма - не требуется доработка или покраска
• Высокая механическая прочность благодаря стальному основанию
• Порошковое покрытие снижает риск коррозии даже при перепадах температур
• Совместимость с целой серией шкафов SMART - позволяет заменить поврежденную панель без изменения всей системы
• Комплект из двух панелей - экономит время на заказ и доставку

Ограничения применения

• Не предназначена для наружной установки - IP31 недостаточен для открытых площадок
• Не работает в агрессивных средах: химически активные пары, солевые туманы, высокая влажность выше 95%
• Не совместима с шкафами других серий (например, Classic, Pro, EKF)
• Не является несущим элементом - нагрузка на панель не допускается

Примеры использования

• Закрытие боковых стенок ВРУ в подвале жилого дома
• Формирование законченного шкафа в распределительном пункте торгового центра
• Дополнение уже собранного шкафа при реконструкции электроснабжения
• Замена поврежденной панели в действующем ВРУ без демонтажа всего оборудования

Практические советы

• Перед монтажом проверьте соответствие номера артикула ykv-pb-18-45 и серии SMART - другие панели не подойдут
• Убедитесь, что шкаф полностью собран и выставлен по уровню - панели должны плотно прилегать без перекосов
• При использовании в сыром помещении дополнительно контролируйте уровень влажности - даже IP31 не спасёт от длительного контакта с водой
• Не используйте панель как опору для кабелей или труб - она не рассчитана на механическую нагрузку
• При замене старой панели сохраните оригинальные крепежи - они точно подходят к новым отверстиям
