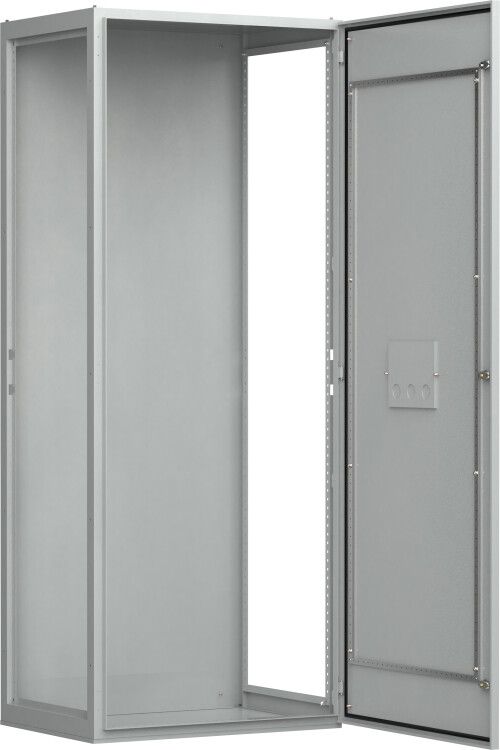

Корпус сборный ВРУ SMART 1800х600х450 IP54 IEK YKM50-1800-600-450-54

Корпус сборный ВРУ 1800х600х450 IP54 SMART от IEK предназначен для установки внутри вводно-распределительных устройств, обеспечивающих приём, распределение и учёт электроэнергии в сетях 380/220 В. Его прочная стальная конструкция с порошковым покрытием и степенью защиты IP54 позволяет использовать корпус как в помещениях, так и вне зданий - особенно там, где важна надёжность и долгий срок службы.

Назначение и область применения

Корпус сборный ВРУ 1800х600х450 IP54 SMART используется как основа для сборки вводно-распределительных устройств (ВРУ) низковольтных комплектных устройств (НКУ). Он применяется для обеспечения электроснабжения жилых домов, административных зданий, промышленных объектов, складских комплексов и других площадок, где требуется централизованное управление питанием.

Подходит для систем, требующих защиты от коротких замыканий, перегрузок и нечастых операций включения/отключения. Корпус не содержит внутренней коммутационной аппаратуры - он служит лишь защитным кожухом для последующей установки автоматов, рубильников, счетчиков и шин.

Технические характеристики

• Габариты: 1800×600×450 мм - высота, ширина, глубина
• Степень защиты: IP54 - защищён от пыли (ограниченный доступ) и брызг воды со всех сторон
• Материал: сталь - обеспечивает механическую прочность и устойчивость к деформациям
• Покрытие: порошковая окраска цвета 7035 (серый) - антикоррозийное, износостойкое, не требует периодического обслуживания
• Тип монтажа: напольный, открытый - устанавливается прямо на пол, без необходимости встраивания в стену
• Количество дверей: одна - удобна для доступа ко всем элементам внутри
• Условия установки: допускается монтаж вне помещений - благодаря IP54 и стальной конструкции выдерживает воздействие атмосферных осадков и перепадов температур
• Срок службы: до 25 лет - при условии соблюдения правил эксплуатации и отсутствия механических повреждений

Совместимость и монтаж

Корпус сборный ВРУ 1800х600х450 IP54 SMART имеет сборно-разборную конструкцию - все панели крепятся болтовыми соединениями, что упрощает транспортировку и сборку на месте. Монтаж выполняется на ровном, горизонтальном основании. Для фиксации используются анкерные болты через предварительно подготовленные отверстия в нижнем основании.

Внутреннее пространство рассчитано под стандартные DIN-рейки и типовые модульные автоматы. Перед установкой оборудования проверьте соответствие габаритов компонентов - максимальная глубина внутреннего пространства составляет 450 мм, поэтому оборудование не должно выходить за эти рамки.

Один корпус упакован в одну коробку - это снижает затраты на логистику и ускоряет доставку и разгрузку.

Безопасность и стандарты

Корпус соответствует требованиям к защите от внешних воздействий согласно ГОСТ IEC 62208. Степень защиты IP54 гарантирует безопасную работу в условиях повышенной запылённости и влажности. Открытое исполнение исключает возможность случайного контакта с токоведущими частями при закрытой двери - однако при работе с оборудованием внутри необходимо соблюдать правила безопасности: отключение питания, применение СЗИ, использование инструментов с изолированными ручками.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу
• Защита от пыли и брызг - идеально для улицы, подъездов, производственных площадок
• Долгий срок службы - до 25 лет без потери функциональности
• Порошковое покрытие - не требует покраски, не выгорает, легко моется
• Сборно-разборная конструкция - позволяет транспортировать и собирать корпус даже в ограниченных пространствах
• Универсальность - совместим с большинством распространённых схем НКУ

Ограничения применения

• Не предназначен для установки в средах с постоянным погружением в воду - IP54 не обеспечивает герметичность при длительном контакте с жидкостью
• Не рекомендован для мест с агрессивными химическими выбросами (например, химические производства, кислотные участки)
• Не следует использовать в условиях экстремальных температур ниже -40C или выше +50C - материал и покрытие сохраняют работоспособность в рамках нормального климатического исполнения
• Отсутствуют встроенные системы вентиляции или нагрева - при высокой плотности установки аппаратуры возможен перегрев; при необходимости требуется дополнительная принудительная вентиляция

Примеры использования

• Вводно-распределительное устройство в многоэтажном жилом доме - приём энергии от ТП, распределение по этажам
• Корпус на территории промзоны - для управления питанием конвейеров, насосов, светильников
• Объекты с открытым расположением - автозаправочные станции, парковки, складские комплексы
• Временные объекты - строительные площадки, где нужна быстродоступная и надёжная точка распределения

Практические советы

• Перед монтажом проверьте уровень основания - неровный пол вызывает перекос двери и нарушение герметизации
• При использовании вне помещений обязательно используйте уплотнители на двери - они уже есть в комплекте, но со временем могут изнашиваться
• Учитывайте посадочную глубину 450 мм - не устанавливайте оборудование с большим выступом назад, чтобы не задеть заднюю стенку
• Для удобства обслуживания оставляйте свободное пространство перед корпусом минимум 1 метр - это требование ПУЭ для доступа к устройству
• Артикул ykm50-1800-600-450-54 - сохраняйте его при заказе запасных частей или аналогов; корпус ВРУ 1800х600х450 IP54 SMART от IEK имеет уникальную конструкцию, которая не всегда совпадает с другими сериями
