Корпус шкафа FORT PROxima 1800x800x400 IP54 напольный EKF FK1884G

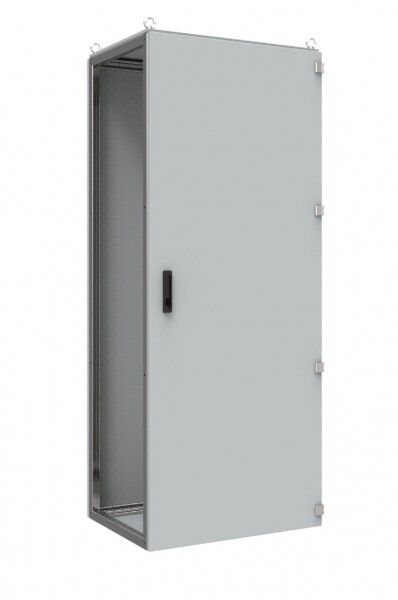

Корпус FORT IP54 (1800x800x400) PROxima от EKF - это прочный напольный щит монтажный из стали с порошковым покрытием, рассчитанный на установку вне помещений и применение в промышленных системах автоматизации и силовых НКУ до 4000 А.

Назначение и область применения

Корпус FORT IP54 (1800x800x400) PROxima предназначен для защиты электрооборудования в условиях повышенной запылённости, влаги и механических воздействий. Подходит для монтажа распределительных устройств, автоматических выключателей, контакторов, частотных преобразователей и других компонентов систем управления. Применяется на объектах промышленного назначения: заводы, насосные станции, элеваторы, участки с технологическими линиями. Благодаря защите IP54 и возможности установки вне помещений, корпус FORT IP54 (1800x800x400) PROxima используется как на улице, так и внутри производственных зданий с агрессивной средой.

Технические характеристики

• Размеры: 1800×800×400 мм (высота × ширина × глубина)
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но пыль не попадает в достаточном количестве для нарушения работы) и от брызг воды со всех сторон
• Материал корпуса: листовая сталь с толщиной стенок 1,5 мм, усиленный каркас
• Покрытие: порошковая окраска цвета 7035 RAL (серый металлик)
• Тип монтажа: напольный
• Количество дверей: одна, с замком
• Регулируемая монтажная плита: да - позволяет изменять высоту установки внутренних элементов
• Соединяемость в ряд: да - несколько корпусов можно стыковать друг с другом для формирования длинных линеек
• Гарантия: 60 месяцев (5 лет)
• Сертификат: соответствие требованиям сейсмостойкости 8 баллов по шкале MSK

Совместимость и монтаж

Корпус FORT IP54 (1800x800x400) PROxima совместим с аксессуарами серии FORT: монтажными планками, DIN-рейками шириной 35 мм, цоколями 100 и 200 мм, а также системой защиты от прикосновения (пластроны и держатели). Монтаж осуществляется на ровную горизонтальную поверхность с помощью болтовых отверстий в основании. Для соединения нескольких корпусов в ряд используются специальные фланцевые соединители - они обеспечивают единый внешний вид и упрощают прокладку кабелей между шкафами. Установка возможна как на бетонное основание, так и на металлические площадки.

Безопасность и стандарты

Корпус FORT IP54 (1800x800x400) PROxima соответствует требованиям ГОСТ Р 51321.1 и имеет сертификат сейсмостойкости 8 баллов по шкале MSK - что делает его пригодным для использования в регионах с повышенной сейсмической активностью. Конструкция исключает доступ к токоведущим частям через закрытую дверь, обеспечивает безопасность персонала при обслуживании. Порошковое покрытие устойчиво к коррозии, химическим веществам и механическим повреждениям.

Преимущества

• Высокая механическая прочность благодаря толстому стальному каркасу
• Защита IP54 позволяет использовать корпус даже в сыром и пыльном воздухе
• Регулируемая монтажная плита упрощает адаптацию под любое оборудование
• Возможность стыковки в ряд снижает затраты на организацию линейных систем
• Длительная гарантия - 5 лет - свидетельствует о надёжности материала и технологии производства
• Цвет 7035 RAL - универсальный, не требует дополнительной покраски после монтажа

Ограничения применения

Корпус FORT IP54 (1800x800x400) PROxima не предназначен для постоянного погружения в воду или воздействия струй под давлением - IP54 не обеспечивает гидроизоляцию при прямом потоке воды. Также он не рекомендован для мест с постоянным воздействием агрессивных химикатов (например, кислот, растворителей). Температурный режим эксплуатации ограничен условиями, указанными производителем - не следует устанавливать рядом с источниками сильного теплового излучения. Открытые кабельные вводы должны быть дополнительно уплотнены - в комплект не входят.

Примеры использования

• Электрощит наружной установки для управления насосной станцией
• Центральное распределительное устройство на конвейерной линии пищевого завода
• Щит управления частотным преобразователем на вентиляционной установке
• Система автоматизации вагонного депо - несколько корпусов FORT IP54 (1800x800x400) PROxima установлены в ряд
• Аварийный щит питания на открытой площадке сельскохозяйственного комплекса

Практические советы

• Перед монтажом проверьте, чтобы пол был ровным - наклон более 2° может нарушить работу двери и вызвать деформацию корпуса
• Используйте цоколь высотой 200 мм при установке на улице - это предохраняет нижнюю часть корпуса от намокания и загрязнения
• При соединении нескольких корпусов в ряд - используйте оригинальные фланцы от EKF; самодельные соединения нарушают герметичность и не проходят проверку
• Не забудьте предусмотреть место для кабельных вводов - в корпусе есть готовые отверстия, но уплотнительные кольца необходимо докупить отдельно
• При использовании регулируемой платы - фиксируйте её после установки оборудования, чтобы избежать смещения при нагрузках
• Для длительной эксплуатации в условиях высокой влажности периодически осматривайте замки и уплотнители двери - они могут терять эластичность
