Корпус FORT (ВхШхГ) 1800x1000x400мм IP54 PROxima | FK18104G EKF

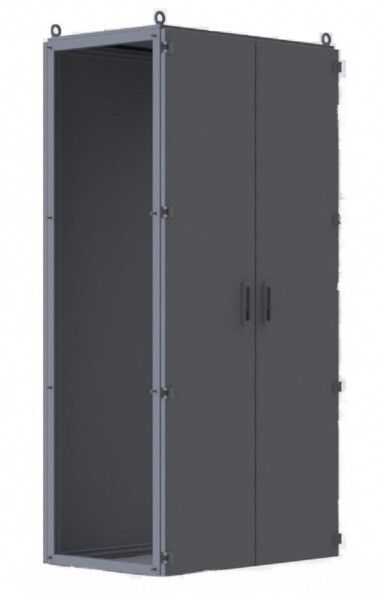

Корпус FORT IP54 (1800x1000x400) PROxima от EKF - это напольный металлический щит для установки оборудования автоматизации и силовых НКУ в условиях повышенной запылённости и открытых площадках. Артикул fk18104g обеспечивает надёжную защиту компонентов за счёт степени IP54 и прочного стального корпуса.

Назначение и область применения

Корпус FORT IP54 (1800x1000x400) PROxima предназначен для монтажа электрооборудования в промышленных условиях: распределительных щитах, системах автоматизации, контроллеров, частотных преобразователях и других устройствах, работающих на токах до 4000 А. Подходит для установки вне зданий благодаря защите IP54 и порошковому покрытию. Применяется на заводах, насосных станциях, объектах ЖКХ, энергообъектах и в других местах с агрессивной средой.

Технические характеристики

• Размеры: 1800×1000×400 мм (высота × ширина × глубина)
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но пыль не попадает в достаточном количестве для нарушения работы) и от брызг воды со всех сторон
• Материал: листовая сталь с жёстким каркасом из профиля толщиной 1,5 мм
• Покрытие: порошковое - устойчиво к коррозии, механическим повреждениям и перепадам температур
• Цвет: RAL 7035 (серый светло-матовый)
• Способ монтажа: напольный - устанавливается прямо на пол, не требует крепления к стене
• Количество дверей: одна - с замком и уплотнителем для сохранения степени защиты
• Регулируемая монтажная плита: да - позволяет изменять высоту крепления внутреннего оборудования
• Соединяемость в ряд: да - можно ставить несколько корпусов рядом без зазора, формируя единый блок
• Гарантия: 60 месяцев (5 лет)

Совместимость и монтаж

Корпус FORT IP54 (1800x1000x400) PROxima совместим с аксессуарами серии FORT: монтажными рейками (DIN-рейки шириной 35 мм), регулируемыми платами, цоколями 100 и 200 мм, а также системой защиты от прикосновения (пластроны и держатели). Для монтажа требуется минимум два человека - вес корпуса значительный. Установка на ровную поверхность обязательна. Соединение в ряд выполняется через предварительно подготовленные отверстия на боковых стенках - не требуются дополнительные фиксаторы.

Безопасность и стандарты

Корпус FORT IP54 (1800x1000x400) PROxima имеет сертификат соответствия на сейсмостойкость 8 баллов по шкале MSK - что делает его подходящим для районов с повышенной сейсмической активностью. Конструкция соответствует требованиям ГОСТ Р 51321.1 и IEC 61439-1 для распределительных устройств. Порошковое покрытие не содержит свинца и хрома(VI), безопасно при эксплуатации.

Преимущества

• Высокая механическая прочность - стальной каркас выдерживает нагрузки от тяжёлого оборудования
• Защита IP54 - допускает установку на улице, в цехах с мытьём, в сырых помещениях
• Возможность модульной сборки - легко расширить систему, соединяя несколько корпусов
• Регулируемая плита - удобство при установке оборудования разной высоты
• Долгий срок службы - гарантия 5 лет и устойчивость к коррозии

Ограничения применения

• Не подходит для постоянного погружения в воду - IP54 не является водонепроницаемостью, только против брызг
• Не рекомендован для взрывоопасных зон - отсутствует взрывозащита (Ex-класс)
• Запрещено использовать в средах с агрессивными газами (например, хлор, серная кислота) - сталь не устойчива к таким воздействиям
• При установке на неровной поверхности возможна деформация двери - требуется уровень +-2 мм на 1 метр

Примеры использования

• Наружный щит управления насосной станцией
• Центральный распределительный щит на производстве с частотниками и PLC
• Щит питания конвейерной линии в пищевой промышленности
• Аппаратный пункт на тепловой электростанции
• Объединённый блок из трёх корпусов FORT для комплексной автоматизации склада

Практические советы

• Перед монтажом проверьте, чтобы посадочные места под DIN-рейки и кабельные вводы были свободны - они не предусмотрены в базовой комплектации
• Используйте цоколь 200 мм при установке на участках с риском затопления - он повысит уровень защиты от воды
• При соединении нескольких корпусов в ряд соблюдайте шаг между ними - не менее 5 мм для доступа к задним панелям
• Для проводки используйте кабельные вводы с уплотнением - иначе IP54 будет нарушен
• При длительной эксплуатации на солнце цвет может слегка выгореть - это не влияет на функциональность, но может потребовать окраски по RAL 7035
