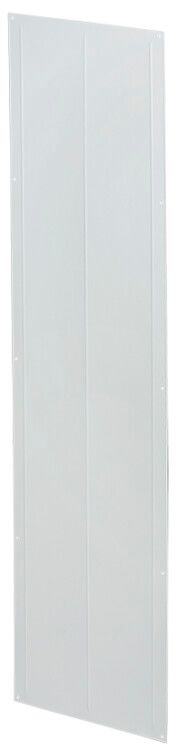

Панель боковая для ВРУ 20.ХХ.45 IP31 TITAN (комплект 2 шт.) | YKV10-PB-2045-31 IEK

Панель боковая для ВРУ 20.ХХ.45 IP31 (комплект 2 шт.) от IEK - аксессуар для закрывания боковых проёмов распределительных устройств серии TITAN. Комплект из двух панелей повышает безопасность и защищает оборудование от внешнего воздействия. Подходит для установки на ВРУ с соответствующими габаритами.

Назначение и область применения

Панель боковая для ВРУ 20.ХХ.45 IP31 предназначена для герметизации боковых сторон корпусов распределительных устройств (ВРУ) серии TITAN. Она предотвращает случайный доступ к токоведущим частям, снижает риск попадания пыли и посторонних предметов внутрь щита. Применяется в помещениях с умеренным климатом - например, в цехах, подстанциях, административных зданиях и других объектах с установленными ВРУ.

Технические характеристики

• Тип изделия: Аксессуар для ВРУ серии TITAN
• Форма: Боковая панель (комплект из 2 штук)
• Материал: Сталь с толщиной 1,5–2,0 мм
• Покрытие: Порошковое, цвет 7035 RAL (серый металлик)
• Степень защиты: IP31 - защита от твердых частиц крупнее 2,5 мм и вертикального каплевого падения воды
• Климатическое исполнение: УХЛ3 - температурный диапазон от −40 C до +40 C, допустима повышенная влажность
• Срок службы: 25 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Панели совместимы исключительно с ВРУ серии TITAN модели 20.ХХ.45. Крепление осуществляется через предусмотренные в раме щита фиксирующие точки - болты или самонарезающие винты. Монтаж выполняется после сборки основной рамы ВРУ. Для правильной установки проверьте соответствие габаритов панели и проёма. Отклонение в размерах недопустимо - использование с другими моделями ВРУ невозможно.

Безопасность и стандарты

Выполнены в соответствии с требованиями ГОСТ Р 51321.1 и IEC 61439-1. Степень защиты IP31 гарантирует минимальную степень безопасности персонала от контакта с опасными частями внутри щита. Порошковое покрытие не содержит свинца и хром(VI), что делает материал экологически безопасным.

Преимущества

• Высокая механическая прочность благодаря стали толщиной 1,5–2,0 мм
• Защита от пыли и влаги - важна для работы в условиях производства
• Долговечность: срок службы 25 лет при нормальных условиях
• Устойчивое к царапинам и выгоранию порошковое покрытие
• Готовые комплекты из двух панелей экономят время на заказ и доставку

Ограничения применения

• Не предназначен для установки вне помещений - IP31 не обеспечивает защиту от дождя или прямого потока воды
• Не используется с ВРУ других серий или производителей
• Не рекомендовано применение в средах с высокой концентрацией агрессивных паров (например, кислот, щелочей)
• Требуется сохранение целостности покрытия - повреждённая краска снижает коррозионную стойкость

Примеры использования

• Закрытие боковых проёмов ВРУ в цехе металлургического завода
• Обустройство распределительных пунктов в жилых комплексах с подземными этажами
• Монтаж в офисных зданиях для маскировки силового оборудования
• Использование в системах автоматизации на пищевых предприятиях, где требуется регулярная мойка стен, но не прямое орошение щитов

Практические советы

• Перед монтажом убедитесь, что панель точно соответствует номеру модели ВРУ - 20.ХХ.45. Несоответствие даже на несколько миллиметров затруднит установку.
• Проверьте наличие всех элементов крепления перед началом работ - иногда они поставляются отдельно.
• При длительном хранении держите панели в сухом месте; контакт с влагой до установки может вызвать окисление краёв.
• При замене старых деталей используйте оригинальные панели IEK (ИЭК) ykv10-pb-2045-31 - аналоги часто имеют отличия в форме креплений.
• Не применяйте панели там, где возможен ударный механизм или постоянное вибрационное воздействие - это может ослабить соединения.
