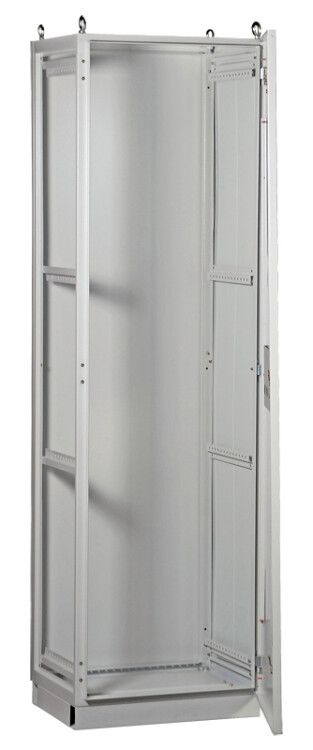

Шкаф напольный цельносварной ВРУ-1 20.60.45 IP31 TITAN | YKM1-C3-2064-31 IEK

Шкаф напольный цельносварной ВРУ-1 20.60.45 IP31 от бренда IEK предназначен для установки в помещениях и обеспечивает безопасный прием, распределение и учёт электроэнергии в сетях до 400/230 В. Этот шкаф - часть серийной линейки TITAN, известной высокой надёжностью и долговечностью.

Назначение и область применения

Шкаф ВРУ-1 20.60.45 IP31 используется для организации ввода и распределения электроснабжения на объектах с трёхфазным переменным током частотой 50 Гц. Он защищает линии от коротких замыканий и перегрузок, позволяет выполнять редкие оперативные включения и отключения. Применяется в зданиях жилого, общественного и промышленного назначения: офисах, торговых центрах, производственных участках, котельных и других местах, где требуется централизованная точка управления питанием.

Технические характеристики

• Форм-фактор: напольный, цельносварной корпус
• Габариты: 20×60×45 см (высота × ширина × глубина)
• Материал: сталь с толщиной стенок 1,5–2,0 мм
• Покрытие: порошковая окраска, цвет RAL 7035 (серый)
• Степень защиты: IP31 - противостояние крупным частицам пыли и вертикальному каплеобразному конденсату
• Климатическое исполнение: УХЛ3 - допустимо использование в закрытых помещениях с умеренным климатом, температурой от −25C до +40C
• Количество дверей: одна, с запирающим механизмом
• Срок службы: 25 лет при соблюдении условий эксплуатации
• Нормативный документ: YKM.001.2015 ТУ

Совместимость и монтаж

Шкаф ВРУ-1 20.60.45 IP31 рассчитан на самостоятельную установку на ровном полу. Для монтажа необходима подготовка площадки без перепадов и вибраций. Крепление к основанию выполняется через предварительно выполненные отверстия в основании корпуса - анкерные болты не входят в комплект. Подключение кабелей осуществляется через входные и выходные кабельные вводы, которые должны быть установлены дополнительно согласно проекту. Шкаф не имеет внутренних коммуникационных элементов - он является лишь внешней конструкцией для сборки аппаратуры (Автоматические выключатели, счетчики, контакторы и т.п.) - поэтому требует комплектации со стороны заказчика.

Безопасность и стандарты

Конструкция соответствует требованиям ТУ YKM.001.2015. Защита IP31 исключает попадание предметов более 2,5 мм в диаметре и воздействие конденсата, что делает шкаф подходящим для помещений с нормальной влажностью. Открытые проводники внутри шкафа находятся под напряжением - доступ возможен только после отключения питания и с использованием средств защиты. Замок на двери препятствует неквалифицированному доступу.

Преимущества

• Цельносварной каркас из стали повышает жёсткость и снижает риск деформаций при транспортировке и эксплуатации
• Порошковое покрытие устойчиво к механическим повреждениям и химическим средам, характерным для промышленных помещений
• Высокая прочность металла и толщина стенок обеспечивают длительный срок службы - до 25 лет
• Запирающаяся дверь гарантирует сохранность оборудования и соответствие правилам безопасности
• Серия TITAN IEK проверена временем и широко применяется в России и странах СНГ

Ограничения применения

• Не предназначен для установки на улице, во влажных, сырых или взрывоопасных зонах - степень защиты IP31 недостаточна для таких условий
• Не работает как автономное устройство - требует внутреннего монтажа силового оборудования
• Не рекомендован для экстремальных температур ниже −25C или выше +40C
• Комплектация не включает автоматические выключатели, шины, счётчики - все элементы выбираются и устанавливаются отдельно

Примеры использования

• Центральный вводно-распределительный щит в многоквартирном доме
• Щитовая на производстве для распределения энергии между цехами
• Подстанция в торговом комплексе для питания лифтов, систем освещения и HVAC
• Объекты ЖКХ, где нужна надёжная точка контроля и обслуживания сети 380/220 В

Практические советы

• Перед монтажом проверьте габариты проёмов и дверных открываний - шкаф не ается, и его нельзя повернуть в процессе установки
• Убедитесь, что посадочные места для кабельных вводов совпадают с вашими проектными решениями - они не предусмотрены заводом
• При планировании внутренней комплектации учитывайте свободное пространство: минимальный зазор вокруг аппарата - 50 мм для теплоотвода и сервисного доступа
• Для увеличения степени защиты используйте дополнительные герметичные вводы и термореле - сам шкаф не обеспечивает IP54+
• Проверьте наличие всех документов на оборудование перед принятием - поскольку шкаф некомплектный, важно получить всю внутреннюю начинку отдельно
