Каркас ВРУ-1 Unit S сварной с внутренней комплектацией (ВхШхГ) (2000х600х450) IP31 PROxima | mb20-60-45k EKF

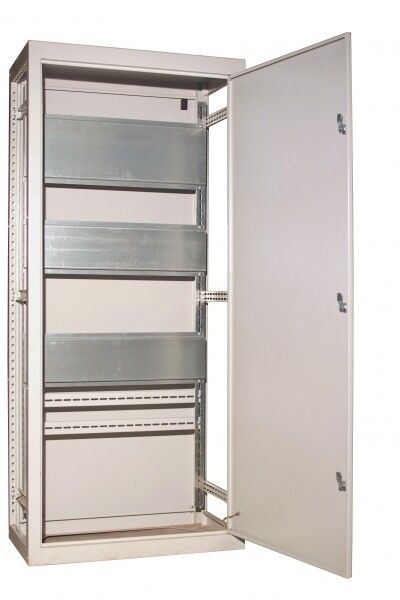

Каркас ВРУ-1 Unit S сварной с внутренней комплектацией (2000х600х450) IP31 от EKF - это готовый металлический корпус для сборки вводно-распределительного устройства (ВРУ) с уже установленными элементами внутри. Подходит для установки в помещениях с умеренной влажностью, например, в подъездах, технических этажах или цехах. Артикул mb20-60-45k соответствует габаритам 2000×600×450 мм.

Назначение и область применения

Каркас ВРУ-1 Unit S предназначен для сборки щитов вводно-распределительных устройств, которые принимают электроэнергию от внешней сети, учитывают её потребление и распределяют по внутренним контурам. Применяется в жилых домах, офисах, торговых центрах и на промышленных объектах с нагрузкой до 800 А. Уже содержит внутреннюю комплектацию - то есть вы получаете не просто пустой ящик, а готовую основу под быстрый монтаж автоматов, счетчиков и других модулей.

Технические характеристики

• Габариты: 2000 × 600 × 450 мм (высота × ширина × глубина)
• Материал: сталь с порошковым покрытием - устойчив к коррозии и механическим повреждениям
• Степень защиты: IP31 - защищён от твёрдых предметов больше 2,5 мм (например, отверток) и от вертикально падающих капель воды
• Количество дверей: одна, открывается на петлях
• Тип монтажа: монтажная плата - позволяет фиксировать оборудование на внутренних панелях без дополнительных кронштейнов
• Цвет: серый (стандартный цвет для промышленных щитов)
• Гарантия: 60 месяцев (5 лет)
• Поддерживает напольную установку - можно ставить прямо на пол
• Возможно соединение нескольких каркасов в ряд - для создания длинных щитовых линий

Совместимость и монтаж

Каркас ВРУ-1 Unit S совместим с аксессуарами серии PROxima: монтажными рейками, панелями и пластонами для изоляции токоведущих частей. Монтажная плата уже встроена - достаточно закрепить DIN-рейки и модульные устройства на ней. Крепление к полу осуществляется через отверстия в нижней части корпуса. При соединении нескольких каркасов в ряд используйте специальные перемычки между боковыми стенками - они предусмотрены конструкцией.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51321.1 и IEC 61439-1 для распределительных устройств низкого напряжения. Степень защиты IP31 обеспечивает безопасность персонала от случайного контакта с токоведущими частями при нормальных условиях эксплуатации. Порошковое покрытие исключает риск возникновения острых кромок и снижает электростатические заряды.

Преимущества

• Готовая внутренняя комплектация экономит время на сборке - не нужно докупать монтажные платы отдельно
• Порошковое покрытие увеличивает долговечность в сравнении с обычной окраской
• Возможность соединения в ряд позволяет легко масштабировать щитовые решения
• Высокая гарантия (5 лет) указывает на надёжность материала и технологии производства
• Стандартные размеры подходят под большинство типовых проектов ЖКХ и промышленности

Ограничения применения

• Не предназначен для установки на улице - IP31 не защищает от дождя, брызг и пыли под давлением
• Не рекомендован для помещений с высокой влажностью (бассейны, парильни) или агрессивной средой (химпроизводства)
• Максимальный рабочий ток ограничен 800 А - для более мощных систем требуется другой класс щита
• Один вход - нельзя использовать как распределительный щит с двумя источниками питания без доработки

Примеры использования

• Вводно-распределительный щит в многоквартирном доме - питание этажных щитков от одного ввода
• Центральный щит на производстве - распределение энергии по участкам с током до 800 А
• Техническая комната в торговом центре - сборка учётных и защитных устройств
• Запасной щит в административном здании - резервный вариант для аварийного включения

Практические советы

• Перед монтажом проверьте, что посадочные отверстия под крепления к полу совпадают с вашим основанием - габариты 600×450 мм требуют точного расположения анкеров
• Для удобства обслуживания оставьте минимум 60 см свободного пространства перед дверью
• Если используется несколько каркасов в ряд - обязательно подключите их друг к другу по потенциалу (закрепите медную перемычку между боковыми стенками)
• При использовании с аксессуарами PROxima - все элементы совместимы по креплению и форме, не нужны адаптеры
• Не забудьте про проводку: внутренние каналы для кабелей уже продуманы, но при прокладке больших пучков следите за радиусом изгиба
