Каркас ВРУ-1 Unit R разборный (2000х600х450) IP31 EKF PROxima | mb09-02-05

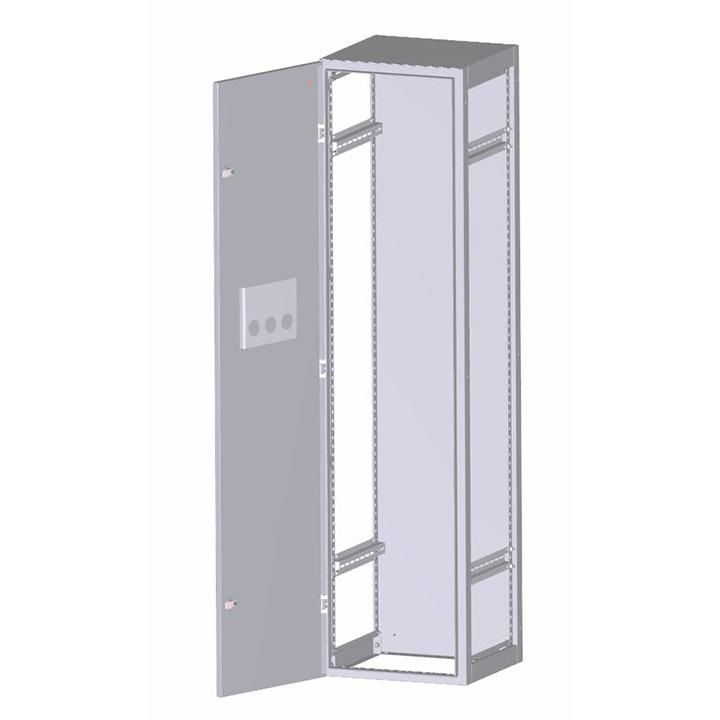

Каркас ВРУ-1 Unit R разборный (2000х600х450) IP31 от EKF - это металлический корпус для сборки вводно-распределительных устройств в зданиях жилой и промышленной застройки. Каркас ВРУ-1 Unit R совместим с аксессуарами серии PROxima и обеспечивает надежную основу для монтажа автоматических выключателей, счетчиков и других компонентов.

Назначение и область применения

Каркас ВРУ-1 Unit R разборный (2000х600х450) IP31 предназначен для сборки вводно-распределительных устройств (ВРУ) мощностью до 800 А. Он используется для приема, учёта и распределения электроэнергии внутри помещений. Подходит для установки в жилых домах, офисах, торговых центрах, производственных помещениях и других объектах с внутренним расположением щита.

Технические характеристики

• Формат: разборный каркас, размеры 2000×600×450 мм
• Степень защиты: IP31 - защита от твёрдых предметов больше 2,5 мм и вертикально падающих капель воды
• Материал: сталь с порошковым покрытием - устойчиво к коррозии и механическим повреждениям
• Цвет: серый
• Количество дверей: одна
• Регулируемая монтажная пластина - позволяет изменять глубину крепления оборудования
• Возможность напольной установки - не требует крепления к стене
• Возможность соединения в ряд - несколько каркасов можно объединить в одну линейку
• Гарантия: 60 месяцев

Совместимость и монтаж

Каркас ВРУ-1 Unit R разборный (2000х600х450) IP31 совместим с аксессуарами серии PROxima: монтажными планками, DIN-рейками и пластронами для защиты от прикосновения. Монтажная пластина имеет возможность регулировки по глубине - это удобно при использовании оборудования разной толщины. Крепление проводится болтами через предварительно подготовленные отверстия. Разборная конструкция позволяет собирать каркас прямо на месте монтажа, что снижает требования к проходным размерам.

Безопасность и стандарты

Изделие соответствует требованиям к безопасности для электрощитового оборудования. Степень защиты IP31 исключает попадание крупных инструментов и пыли внутрь, а также защиту от конденсата и вертикальных брызг. Напольная установка и герметичное исполнение позволяют использовать каркас в условиях повышенной влажности, но не во внешних сетях или сырых помещениях без отопления.

Преимущества

• Порошковое покрытие увеличивает долговечность корпуса и устойчивость к царапинам
• Регулируемая монтажная пластина упрощает адаптацию под оборудование различной высоты
• Возможность соединения в ряд даёт гибкость при масштабировании распределительных систем
• Высокий гарантийный срок (5 лет) подтверждает качество материалов и сборки
• Разборная конструкция снижает сложность транспортировки и монтажа

Ограничения применения

Каркас ВРУ-1 Unit R разборный (2000х600х450) IP31 не предназначен для наружной установки. IP31 не обеспечивает защиту от прямого потока воды, поэтому не подходит для улиц, подвалов с постоянной влагой или мест с риском затопления. Также не рекомендуется использовать в средах с агрессивными химическими веществами или высокой запылённостью выше класса IP31.

Примеры использования

• Вводно-распределительное устройство в многоквартирном доме для питания этажных щитов
• Центральный щит на производстве для распределения энергии между участками
• Щитовая в торговом центре для управления освещением и силовыми нагрузками
• Линейка из нескольких каркасов в одном помещении для разделения нагрузок по группам

Практические советы

• Перед монтажом проверьте, чтобы посадочные размеры оборудования (например, автоматов) соответствовали ширине монтажной пластины
• При соединении нескольких каркасов в ряд используйте комплектующие от EKF серии PROxima - они гарантированно совместимы
• Не перегружайте монтажную платформу: максимальный вес оборудования не должен превышать допустимую нагрузку на крепления
• Для доступа к оборудованию оставьте минимум 60 см свободного пространства перед дверью
• При установке на полу убедитесь, что поверхность ровная и не подвержена деформациям
