Панель монтажная 250x530мм TITAN (комплект 2шт.) | YKV10-PM-250-530 IEK

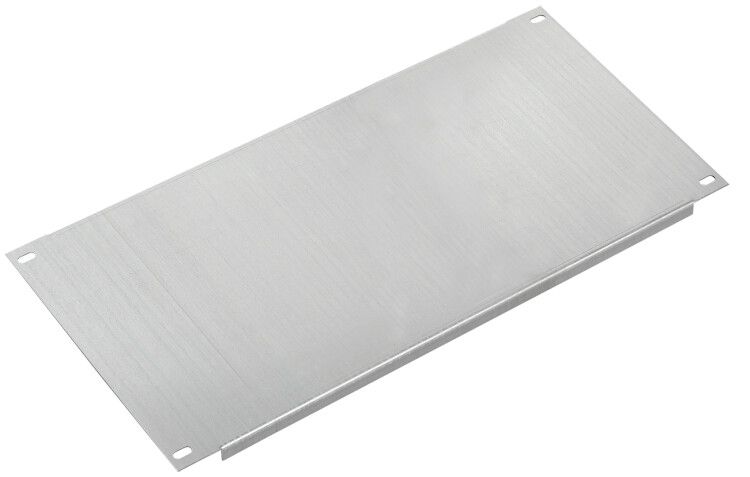

Панель монтажная 250x530 мм TITAN (комплект 2 шт) от IEK предназначена для фиксации электрооборудования внутри распределительных устройств. Комплект из двух панелей обеспечивает гибкую организацию внутренней компоновки, особенно в системах серии TITAN.

Назначение и область применения

Панель монтажная 250x530 мм TITAN используется для крепления автоматических выключателей, контакторов, реле, трансформаторов и других аппаратов внутри корпусов ВРУ, щитов управления и распределительных пунктов. Подходит для промышленного оборудования, станков, конвейеров и систем автоматизации, где требуется надёжная и упорядоченная сборка.

Технические характеристики

• Габариты: 250 × 530 мм
• Материал: сталь - прочная, устойчивая к деформациям
• Цвет: серый - соответствует стандартной цветовой гамме промышленных щитов
• Срок службы: 25 лет - рассчитана на длительную эксплуатацию в условиях производства
• Тип изделия: аксессуар для ВРУ серии TITAN - совместима с другими элементами этой линейки

Совместимость и монтаж

Панели 250x530 мм TITAN имеют стандартизированные отверстия под крепление DIN-рейки и болты M4–M6. Устанавливаются на боковые стенки или заднюю панель корпуса с помощью самонарезающих винтов или сварки. Для удобства монтажа рекомендуется использовать комплект из двух панелей - одна для основного оборудования, вторая - для вспомогательных элементов. Учитывают посадочные размеры: ширина 250 мм позволяет разместить до 8 модулей DIN-рейки по вертикали.

Безопасность и стандарты

Панель монтажная 250x530 мм TITAN изготовлена из стали, что исключает риск возгорания при перегрузках. Соответствует требованиям ГОСТ Р 50030.2 и IEC 61439 для компонентов распределительных устройств. Применяется в соответствии с рекомендованным проектным ассортиментом IEK - гарантирует соответствие нормам безопасности при проектировании.

Преимущества

• Высокая механическая жесткость благодаря стальной основе - не прогибаются под нагрузкой
• Совместимость с серией TITAN - легко интегрируется в готовые решения IEK
• Два элемента в комплекте - позволяют оптимально распределить оборудование по зонам
• Долгий срок службы - снижают затраты на замену и обслуживание

Ограничения применения

Не предназначена для наружной установки - не имеет защиты от влаги и пыли (IP-класс не указан). Не подходит для сред с высокой коррозионной активностью (например, химические цеха) без дополнительного покрытия. Максимальная нагрузка на крепёж - не более 15 кг на одну панель; превышение может вызвать деформацию.

Примеры использования

• Щит управления насосной станцией - крепление контакторов и тепловых реле
• Автоматизированная линия на заводе - распределение питания между несколькими приводами
• Распределительный пункт ЖКХ - установка счетчиков и коммуникационных модулей

Практические советы

• Перед монтажом проверьте, чтобы отверстия на панелях совпадали с местами крепления ваших аппаратов - используйте шаблон или предварительно просверлите
• При использовании нескольких панелей в одном корпусе соблюдайте зазоры между ними - минимум 20 мм для теплоотвода
• Для долговечности в сырых помещениях обработайте кромки панелей антикоррозийным составом
• Панель монтажная 250x530 мм TITAN (артикул ykv10-pm-250-530) - идеальный выбор, если вам нужна жёсткая база для плотной компоновки в ограниченном пространстве
