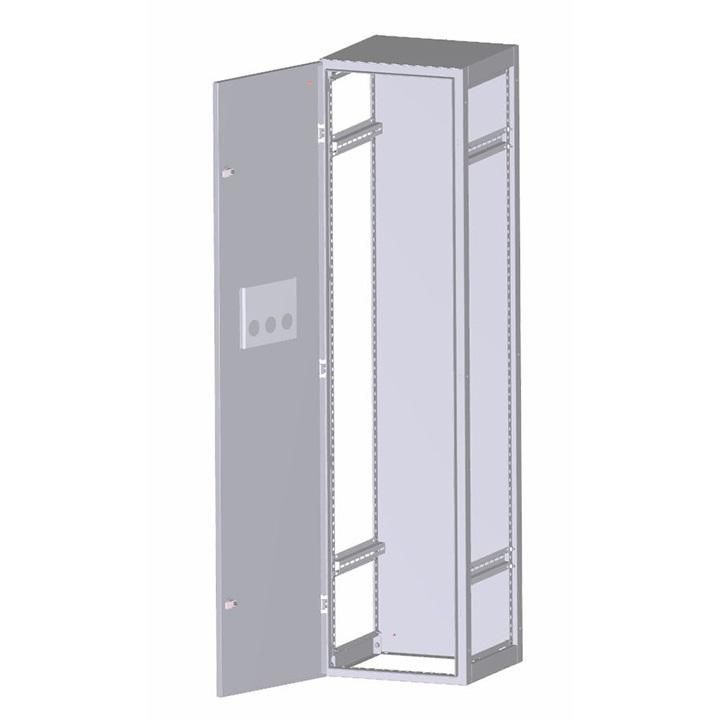

Каркас ВРУ-1 Unit R разборный (2000х450х450) IP31 EKF PROxima | mb09-02-04

Каркас ВРУ-1 Unit R разборный (2000х450х450) IP31 от EKF - это основа для сборки вводно-распределительных устройств в жилых и промышленных зданиях. Разборная конструкция позволяет легко собирать и обслуживать шкаф, а серое порошковое покрытие обеспечивает долговечную защиту от коррозии.

Назначение и область применения

Каркас ВРУ-1 Unit R разборный (2000х450х450) IP31 предназначен для монтажа внутренних компонентов вводно-распределительных устройств (ВРУ) - автоматических выключателей, счетчиков, контакторов и других элементов. Подходит для установки в помещениях с умеренной влажностью и отсутствием агрессивных сред. Применяется в жилых домах, офисах, торговых центрах и на промышленных объектах, где требуется надежное распределение электроэнергии до 800 А.

Технические характеристики

• Формат: разборный каркас, габариты 2000×450×450 мм
• Степень защиты: IP31 - защита от твердых предметов больше 2,5 мм и вертикально падающих капель воды
• Материал корпуса: сталь с порошковой окраской, цвет - серый
• Количество дверей: одна, с тремя замками для повышения безопасности доступа
• Регулируемая монтажная пластина - возможность изменения глубины фиксации оборудования
• Поддержка напольной установки - не требует крепления к стене
• Возможность соединения в ряд - несколько каркасов можно объединить в единую линейку
• Гарантия: 60 месяцев

Совместимость и монтаж

Каркас ВРУ-1 Unit R разборный (2000х450х450) IP31 совместим с аксессуарами серии PROxima: монтажными рейками, панелями и пластронами для защиты от прикосновения. Монтаж выполняется на ровном полу с помощью болтов через отверстия в основании. Узлы крепления рассчитаны на нагрузку, соответствующую весу заполненного шкафа. При соединении нескольких каркасов в ряд используйте комплектующие для герметизации стыков - они предусмотрены в линейке EKF.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51321.1 и IEC 61439-1 для распределительных устройств низкого напряжения. Степень защиты IP31 исключает попадание крупных инструментов внутрь и защищает от конденсата. Трехзамковая система двери снижает риск несанкционированного доступа. Все металлические части заземлены через контактные площадки в нижней части каркаса.

Преимущества

• Разборная конструкция - удобство сборки и последующего техобслуживания
• Регулируемая монтажная пластина - точная настройка положения оборудования внутри шкафа
• Порошковое покрытие - устойчивость к механическим повреждениям и коррозии
• Возможность объединения в ряд - экономия места и единая эстетика при групповой установке
• Долгий гарантийный срок - 5 лет подтверждают качество материалов и сварных швов

Ограничения применения

• Не предназначен для установки на улице - степень защиты IP31 недостаточна для воздействия дождя или брызг
• Запрещено использовать в местах с высокой концентрацией пыли, агрессивных паров или взрывоопасной средой
• Не рекомендуется применять в условиях постоянной вибрации без дополнительной демпферной подложки
• Максимальный рабочий ток ограничен 800 А - для более мощных систем нужен другой тип шкафа

Примеры использования

• Вводно-распределительное устройство в подвале многоквартирного дома
• Центральное распределение энергии на складском комплексе
• Щитовая на этаже офисного здания для питания лифтов и освещения
• Линейка из трех каркасов ВРУ-1 Unit R в одном помещении для разделения нагрузок по секциям

Практические советы

• Перед монтажом проверьте посадочные отверстия под крепление - они должны совпадать с уровнем пола
• При использовании регулируемой пластины закрепите оборудование после окончательной настройки глубины
• При соединении нескольких каркасов в ряд используйте комплекты стыковочных планок - это предотвращает деформацию и улучшает внешний вид
• Не перегружайте каркас: максимальная масса заполненного шкафа - около 150 кг
• Для частого обслуживания выбирайте модели с одним замком - здесь три замка повышают безопасность, но усложняют доступ
