Корпус металлический ЩМП-16.6.4-0 УХЛ3 IP31 без монтажной панели IEK - YKM40-1664-31

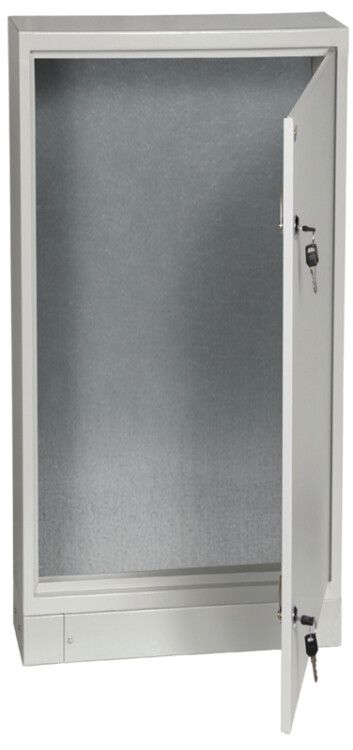

Корпус монтажный металлический ЩМП-16.6.4-0 36 УХЛ3 IP31 без монтажной панели от IEK предназначен для сборки электрощитов в условиях промышленных объектов с умеренным и холодным климатом. Этот щит обеспечивает механическую защиту оборудования, легко монтируется на стене и подходит для установки модульных и немодульных устройств. Артикул ykm40-1664-31 соответствует серийному ряду ЩМП компании IEK.

Назначение и область применения

ЩМП-16.6.4-0 36 УХЛ3 IP31 используется для компоновки электротехнических устройств: автоматических выключателей, контакторов, реле, трансформаторов, клеммных колодок и других элементов управления и распределения электроэнергии. Подходит для создания силовых, управляющих и автоматизированных щитов. Применяется на заводах, в цехах, на насосных станциях, в системах вентиляции и на объектах ЖКХ. Монтаж осуществляется открытым способом - на стену или вертикальную опору.

Технические характеристики

• Тип изделия: щит монтажный
• Материал корпуса: сталь толщиной 1–1,5 мм (основание - 1,4 мм)
• Степень защиты: IP31 - защита от твердых предметов больше 2,5 мм и капель воды, падающих вертикально
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, допустима повышенная влажность
• Цвет: 7035 RAL (серый матовый)
• Покрытие: порошковое, устойчивое к коррозии и механическому воздействию
• Количество вводов: одно отверстие 404×178 мм снизу корпуса
• Тип дверцы: одинарная, с замком
• Тип крышки: закрытого типа
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Комплектация: некомплектный - без внутренней монтажной панели, без кабельных зажимов, без крепежа
• Нормативный документ: YKM.001.2015 ТУ

Совместимость и монтаж

ЩМП-16.6.4-0 36 УХЛ3 IP31 не содержит внутренней монтажной панели - её необходимо приобрести отдельно. Для фиксации устройства используются предварительно подготовленные отверстия в боковых стенках. Монтаж выполняется на стену с помощью анкеров или саморезов через отверстия в задней стенке корпуса. Открытая установка требует доступа ко всем сторонам щита. Ввод кабеля возможен только через нижнее прямоугольное отверстие 404×178 мм - другие точки ввода отсутствуют. Замок дверцы имеет единый ключевой секрет - совместим с другими изделиями серии IEK ЩМП.

Безопасность и стандарты

ЩМП-16.6.4-0 36 УХЛ3 IP31 изготовлен в соответствии с техническими условиями YKM.001.2015. Соответствует требованиям безопасности для электротехнических изделий, применяемых в промышленных сетях. Номер в реестре радиоэлектронной продукции: РЭ-231/19. Порошковое покрытие исключает риск возникновения острых кромок и снижает вероятность поражения электрическим током при случайном контакте с корпусом.

Преимущества

• Высокая прочность за счет сварного стального корпуса и толщины стенок 1,4 мм
• Устойчивость к коррозии благодаря порошковому напылению
• Надежный замок с единым ключом - удобство обслуживания нескольких щитов одним ключом
• Климатическое исполнение УХЛ3 позволяет использовать в неотапливаемых помещениях и на открытых площадках
• Поддержка монтажа как модульных (DIN-рейка), так и крупногабаритных устройств

Ограничения применения

• Не предназначена для установки во влажных средах с постоянными брызгами или струйным водным воздействием - IP31 недостаточна для таких условий
• Отсутствие монтажной панели требует самостоятельной покупки и установки - увеличивает время сборки
• Один ввод кабеля снизу - невозможно организовать ввод сбоку или сверху
• Не рекомендуется для использования в местах с высоким уровнем пыли, масла или химически активных веществ - защита IP31 не препятствует проникновению пыли
• Не подходит для взрывоопасных зон - отсутствует взрывозащита

Примеры использования

• Щит управления насосной станцией в теплом цехе
• Распределительный щит на участке конвейера в пищевом производстве
• Автоматический щит освещения в неотапливаемом складском помещении
• Шкаф контроля вентиляционной системы на территории предприятия

Практические советы

• Перед монтажом проверьте, что отверстие 404×178 мм соответствует диаметру вводного кабеля - используйте кабельные вводы или гильзы для герметизации
• Выбирайте монтажную панель с учетом габаритов корпуса - внутренние размеры должны позволять свободно размещать все устройства
• При использовании в условиях перепадов температур учитывайте терморасширение материалов - не затягивайте крепления слишком сильно
• Для долговечности регулярно проверяйте состояние замка и убедитесь, что дверца плотно закрывается - даже при IP31 это важно для сохранения целостности внутри
• Артикул ykm40-1664-31 совместим с другими изделиями серии ЩМП от IEK - можно использовать одинаковые ключи и аксессуары
