Корпус ЩМП-16.8.4-0 36 УХЛ3 IP31 метал. без монтажн. панели IEK YKM40-1684-31

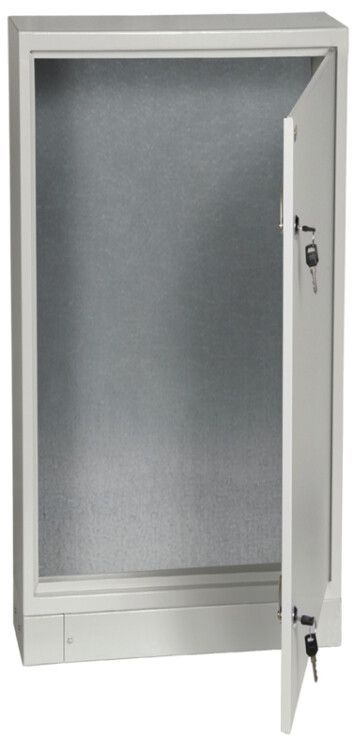

Корпус монтажный ЩМП-16.8.4-0 36 УХЛ3 IP31 1600x800x400 без монтажной панели металлический от IEK предназначен для сборки распределительных щитов в условиях повышенной влажности и перепадов температур. Этот вариант корпуса не содержит внутренней монтажной панели - позволяет гибко организовать расположение оборудования внутри. Артикул ykm40-1684-31 соответствует требованиям ТУ YKM.001.2015.

Назначение и область применения

Корпус монтажный ЩМП-16.8.4-0 36 УХЛ3 IP31 1600x800x400 используется для компоновки электрощитов различного назначения: силовые цепи, системы управления, устройства автоматизации. Подходит для открытой установки в помещениях с контролируемой средой - производственные цеха, насосные станции, пункты питания объектов ЖКХ. Благодаря отсутствию фиксированной монтажной панели обеспечивает свободную адаптацию под любые типы устройств - DIN-рейки, трансформаторы, контакторы, коммуникационные модули.

Технические характеристики

• Габариты: 1600×800×400 мм - высокий и широкий корпус для размещения большого количества элементов;
• Материал: сталь толщиной 1–1,5 мм; стенки - 1,4 мм - обеспечивают жёсткую конструкцию без деформаций;
• Степень защиты: IP31 - защита от твёрдых предметов больше 2,5 мм и вертикально капающей воды;
• Климатическое исполнение: УХЛ3 - допустимо использование в закрытых помещениях с умеренным климатом, включая холодные сезоны до –25 C;
• Покрытие: порошковая окраска цвета 7035 RAL - антикоррозийное, механически прочное покрытие;
• Дверца: одинарная, с замком и единым ключом - доступ ограничен, безопасность повышена;
• Крышка: закрытого типа - предотвращает попадание внешних частиц сверху;
• Ввод кабеля: одно отверстие 604×178 мм в нижней части корпуса - оптимально для входящего силового кабеля;
• Срок службы: 15 лет при соблюдении условий эксплуатации;
• Норматив: ТУ YKM.001.2015 - соответствие заводским спецификациям IEK.

Совместимость и монтаж

Корпус монтажный ЩМП-16.8.4-0 36 УХЛ3 IP31 1600x800x400 рассчитан на открытую установку на стену или платформу. Для крепления предусмотрены четыре точки через боковые планки - рекомендуется использовать анкерные болты M8. Отсутствие монтажной панели требует самостоятельной фиксации оборудования: применяйте DIN-рейки, уголки или кронштейны. Ввод кабеля осуществляется исключительно через единственное прямоугольное отверстие 604×178 мм внизу - другие проходы не предусмотрены. Монтаж проводится после подготовки всех кабелей и трубопроводов - последующее изменение маршрутов затруднено.

Безопасность и стандарты

Корпус соответствует требованиям ТУ YKM.001.2015 и зарегистрирован в Реестре радиоэлектронной продукции (код РЭ-231/19). Защита IP31 гарантирует минимальную защиту от случайного прикосновения к токоведущим частям и от капель воды - однако не предназначается для работы во влажных зонах, на улице или в местах с постоянными брызгами. Замок с единым ключом снижает риск неквалифицированного доступа. Все материалы сертифицированы на соответствие нормам безопасности электрооборудования.

Преимущества

• Высокая механическая прочность благодаря стали толщиной до 1,5 мм и качественной сварке;
• Устойчивость к коррозии за счёт порошкового покрытия - срок службы достигает 15 лет;
• Широкие внутренние габариты позволяют разместить сложные системы управления даже крупногабаритными компонентами;
• Отсутствие монтажной панели даёт полную свободу планировки - идеально для уникальных решений;
• Фиксированный ввод кабеля с большим сечением упрощает прокладку основного питательного контура.

Ограничения применения

• Не для установки вне помещений - IP31 недостаточна для воздействия дождя, снега или пылевых масс;
• Нельзя использовать в агрессивных химических средах - покрытие не устойчиво к растворителям и кислотам;
• Один ввод кабеля - невозможно подключение нескольких внешних трасс без дополнительных переходников или доработки корпуса;
• Отсутствие монтажной панели увеличивает время сборки - требуется ручная фиксация каждого элемента;
• Не совместим с системами, где необходима герметизация (например, IP54/IP65); этот корпус не имеет уплотнителей на дверце.

Примеры использования

• Щит управления технологическим оборудованием на пищевом предприятии - контроль двигателей насосов;
• Распределительный щит освещения в административном здании - размещение автоматов и реле времени;
• Аппаратный пункт АСУ ТП - установка PLC, интерфейсов, преобразователей частоты;
• Подстанция малой мощности в складском комплексе - распределение энергии между участками.

Практические советы

• Перед монтажом проверьте, что все кабели подходят по диаметру к отверстию 604×178 мм - слишком большие жилы потребуют расширения отверстия (что нарушит класс защиты);
• Для удобства обслуживания используйте светлое освещение внутри корпуса - можно дополнительно смонтировать LED-ленту;
• Обязательно выведите заземление от корпуса к главному контуру - стальной корпус является потенциально опасным проводником;
• При использовании в сыром помещении регулярно проверяйте состояние замка и уплотнений - хотя они здесь не установлены, конденсат может вызвать коррозию;
• Если нужна более высокая защита - выбирайте модели с IP54, например, аналогичные по размеру, но с уплотнителем и другим номером артикула.
